Реферат



Изобретение относится к конструкции лыжного крепления и позволяет упростить конструкцию и повысить удобство в эксплуатации . Механизм фиксации содержит серьгу , одним концом соединенную с прижимом 3, другим - с одним из плеч рычага 4. Упругий элемент 5 выполнен в виде сдвоенной пружины кручения, один конец которой связан с планкой 2, другой - с рычагом 4, а средняя часть - с основанием 1. 4 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

{sl)s А 63 С 9/18

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ (21) 4488346/12 (22) 29.09.88 (46) 23,01.91, Бюл. Гл.3 (72) А.В, Ловцов (53) 665.633(088.8) (56) Патент ЕР Ра 0183000, кл. А 63 С 9/20, 1986, (54) ЛЫЖНОЕ КРЕПЛЕНИЕ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ. !Ж „1621985 Al

{57) Изобретение относится к конструкции лыжного крепления и позволяет упростить конструкцию и повысить удобство в эксплуатации. Механизм фиксации содержит серьгу, одним концом соединенную с прижимом

3. другим — с одним из плеч рычага 4. Упругий элемент 5 выполнен в виде сдвоенной пружины кручения, один конец которой связан с планкой 2, другой — с рычагом 4, а средняя часть — с основанием 1. 4 MR.

1621985

Изобретение относится к спортивному инвентарю,. а именно к лыжным креплениям, Целью изобретения является упрощение конструкции и повышение удобства в эксплуатации.

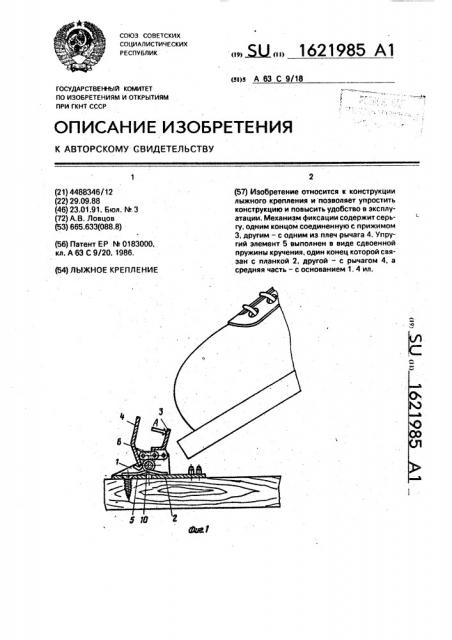

На фиг. 1 изображено лыжное крепление, вид сбоку, раскрытое положение; на фиг. 2- то же, закрытое положение; на фиг. 3— то же, после толчка; на фиг. 4 — пружина кручения.

Лыжное крепление содержит шарнирно установленные на основании 1 и связанные между собой планку 2, прижим 3, двуплечий рычаг 4, упругий элемент 5 и механизм фиксации, содержащий серьгу 6, одним концом соединенную с прижимом 3, другим — с одним из плеч рычага 4,.а упругий элемент 5 выполнен в виде сдвоенной пружины кручения. один конец 7 которой связан с планкой

2, другой конец 8 — с рычагом 4, а средней частью 9- с основанием 1. Ось 10 соединяет прикрепленные к лыже основание 1 и план. ку2.

Лыжное крепление работает следующим образом.

В раскрытом состоянии лыжного крепления прижим 3 vr серьга 6 образуют мертвое положение, благодаря чему прижим 3 удерживается в.поднятом положении..

После установки носочной части ботинка на планке 2, нажимом в направлении А, прижим 3 выводится из мертвого положе.ния и под действием конца 8 пружины крепление приводится в закрытое состояние.

При необходимости производится дожим воздействием на рычаг 4 в направлении Б, 5 после чего малое плечо рычага 4 и серьга 6 образуют мертвое положение, запирая прижим 3, а конец 8 пружины, воздействуя на рычаг 4, предотвращает случайное раскрытие крепления, 10 При движении на лыжах,.после толчка, ботинок приподнимается вместе с лыжей, при этом планка 2 с прижимом 3, рычагом.4 и.серьгой.6 поворачивается на оси 10 на некоторый угол, закручивая обе ветви пру15. жины 5. Средняя часть 9 пружины, упираясь в основание 1, опрокидывает лыжу вперед в направлении Е, обеспечивая контакт носка, лыжи с лыжней.

20 Формула изобретения

Л.ыжное крепление, содержащее шарнирно установленные на основании и связанные между собой планку, прижим, 25 двуплечий рычаг, упругий элемент и механизм фиксации, о т л и ч à ю щ е е с я тем, что, с целью упрощения конструкции и повыш ния удобства в экслуатации, механизм фиксации содержит серьгу, одним концом

30 соединенную с прижимом, другим —.с одним из плеч рычага, а упругий элемент выполнен в виде сдвоенной пружины кручения, один конец которой связан с планкой, другой — с рычагом, а средняя часть — с основанием.
