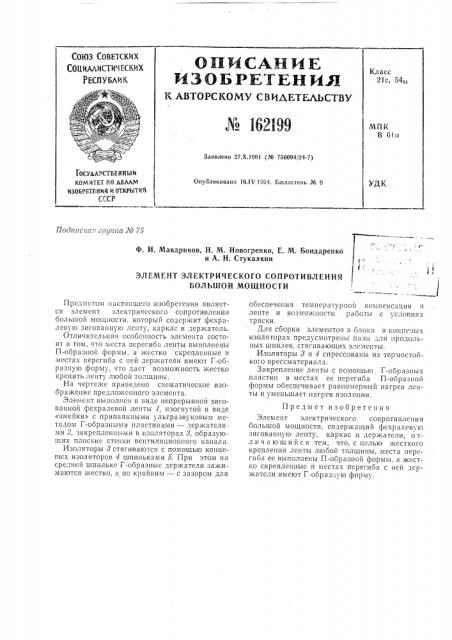

ЭЛЕМЕНТ ЭЛЕКТРИЧЕСКОГО СОПРОТИВЛЕНИЯ

БОЛЬШОЙ МОЩНОСТИ

Предметом настоящего изобретения являетcs1 элемент электрического сопротивления большой мощности, который содержит фехралевую зиговаииую ленту, каркас и дер>катель.

Отличительная особенность элемента состоит в том, что места перегиба ленты выполнены

П-образной формы, а жестко скрепленные в местах перегиба с ией держатели имеют Г-образную форму, что даст возможность жестко крепить ленту любой толщины.

На чертеже приведено схематическое изображение предложенного элемента.

Элемент выполнен в виде непрерывной зигованной фсхралевой ленты 1, изогнутой в виде

«змейки» с припаянными ультразвуковым методом Г-образными пластинами — держателями 2, закрепленными в изоляторах 8, образующих плоские стенки вентиляционного канала.

Изоляторы 8 стягиваются с помощью коицегых изоляторов 4 шпильками 5. При этом на средней шпильке Г-образные держатели зажимаются жестко, а по крайним — с зазором для обеспечения температурной компенсации в ленте и возможности раооты с условиях тряски.

Для сборки элементов в блоки в концевых изоляторах предусмотрены пазы для продольных шпилек, стягивающих элементы.

Изоляторы > и 4 спрессованы из термостойкого прессматериала.

Закрепление ленты с помощью Г-образных пластин в местах ее перегиба П-образной формы обеспечивает равномерный нагрев ленты и уменьшает нагрев изоляции.

Предмет изобретения

Элемент электрического сопротивления большой мощности, содержащий фехралеву1о зиговаииую ленту. каркас и держатели, отл и ч а ю шийся тем, что, с целью жесткого крепления ленты любой толщины, места перегиба ее выполнены П-образной формы, а жестко скрепленные в местах перегиба с ней держатели имеют Г-образную форму. № 162199
