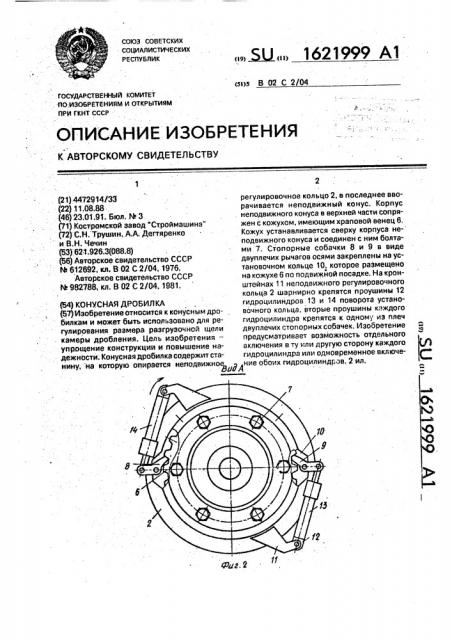

Реферат



Изобретение относится к конусным дробилкам и может быть использовано для регулирования размера разгрузочной щели камеры дробления. Цель изобретения - упрощение конструкции и повышение надежности . Конусная дробилка содержит станину , на которую опирается неподвижно Ъ и - ЪидА регулировочное кольцо 2, в последнее вворачивается неподвижный конус. Корпус неподвижного конуса в верхней части сопряжен с кожухом, имеющим храповой венец 6. Кожух устанавливается сверху корпуса неподвижного конуса и соединен с ним болтами 7. Стопорные собачки 8 и 9 в виде двуплечих рычагов осями закреплены на установочном кольце 10: которое размещено на кожухе 6 по подвижной посадке. На кронштейнах 11 неподвижного регулировочного кольца 2 шарнирно крепятся проушины 12 гидроцилиндров 13 и 14 поворота установочного кольца, вторые проушины каждого гидроцилиндра крепятся к одному из плеч двуплечих стопорных собачек. Изобретение предусматривает возможность отдельного включения в ту или другую сторону каждого гидроцилиндра или одновременное включение обоих гидроцилиндров. 2 ил. Ш С

СОЮЗ СОВЕТСКИХ . СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО;ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4472914/ЗЗ (22) 11.08.88 (46) 23.01.91. Бюл, М 3 (71) Костромской завод "Строймашина" (72) С.Н, Трушин,.А.А. Дегтяренко и В.Н. Чечин (53) 621.926.3(088;8) (56) Автаракое свидетельство СССР

N- 612692, кл, В 02 С 2/04, 1976.

Авторское свидетельство СССР

М 982788, кл. В 02 С 2/04, 1981. (54) КОН гСНДЯ ДРОЬИЛКЛ (57) Изобретение относится к конусным дробилкам и может быть использовано для регулирования размера разгрузочной щели камеры дробления. Цель изобретения— упрощение конструкции и повышение на- дежностй Конусная дробилка содержит станину, на которую опирается неподвижное

Юд ЬЦ 1621999 А1 (sl)s В 02 С 2/04

2 регулировочное кольцо 2, в последнее вворачивается неподвижный конус. Корпус неподвижного конуса в верхней части сопряжен с кожухом, имеющим храповой венец 6.

Кожух устанавливается сверху корпуса неподвижного конуса и соединен с ним болтами 7. Стопорные собачки 8 и 9 в виде двуплечих рычагов осями закреплены на установочном кольце 10, которое размещено на кожухе 6 по подвижйой посадке. На кронштейнах 11 неподвижного регулировочного кольца 2 шарнирно крепятся проушины 12 гидроцилиндров 13 и 14 поворота установочного кольца, вторые проушины каждого гидроцилиндра крепятся к одному из плеч двуплечих стопорных собачек. Изобретение предусматривает возможность отдельного включения в ту или другую сторону каждого гидроцилиндра или одновременное включение обоих гидроцилиндров. 2 ил.

1621999

10 штока гидроцилиндра 13 (масло подается в штоковую полость гидроцилиндра 13}, сто.20

30 1

50

Изобретение относится к дробильнообогатительному оборудованию, а именно к устройствам для регулирования размера разгрузочной щели дробящего пространства конусных дробилок, применяемых в промышленности нерудных -материалов, цветной и черной металлургии, химической и других отраслях промышленности.

Целью изобретения является упрощение конструкции и повышение надежности.

На фиг. 1 изображена конусная дробилка, вертикальный разрез; на фиг, 2 — вид А на фиг. 1.

Конусная дробилка содержит станину 1, на которую опирается, неподвижное регулировочное кольцо 2 в последнее вворачивается неподвижный конус 3. Зазор между неподвижным.и подвижным конусами образует дробящую. камеру.

Корпус неподвижного конуса 3 в верхней части имеет уши 4, одно из которых входит в специальный паз 5 в кожухе с храповым венцом 6. Кожух 6 установлен сверху корпуса неподвижного конуса 3 и соединен с ним болтами 7, вворачивающимися в отверстия в ушах 4. Стопорные собачки 8 и 9 в виде двуплечих рычагов осями закреплены на установочном кольце 10, которое размещено на кожухе б vо подвижной посадке, На кронштейнах 11 подвижного регулировочного кольца 2 шарнирно крепятся проушины 12 гидроцилиндров 13 и 14 поворота установочного кольца, вторые проушины каждого гидроцилиндра крепятся к одному из плеч двуплечих рычагов стопорных собачек.

Электросхемой и гидросхемой дробилки предусматривается возможность отдельного включения в ту или другую сторону каждого гидроцилиндра 13 или 14, имеется . также возможность одновременного включения обоих гидроцилиндров, При включении одного из гидроцилиндров второй гидроцилиндр находится в плавающем положении и не препятствует движению пер- 4 ваго.

Дробилка работает следующим образ.ом.

Операция расконтривания и законтривания производится болтами 7. Регулировка щели на увеличение производится путем выдвижения штока гидроцилиндра

13 (масло подается в поршневую полость гидроцилиндра), при этом вначале вводится в зацепление с храповым венцом б стопорная собачка 9, а далее происходит вращение кольца 10 установочного совместно с корпусом неподвлжного конуса 3 против часовой стрелки. Стопорная собачка 8 в это время автоматически вытягивает шток. гидроцилиндра 14, который находится в плавающем положении, однако оператор имеет возможность в случае необходимости включить в работу и гидроцилиндр 14, увеличивая этим крутящий момент на операции рабочего хода при регулировке на увеличение щели

После выдвижения гидроцилиндра на необходимый ход (или до упора) производится операция холостого хода путем задвижения порная собачка 9 при этом не препятствует возвращению кольца 10 установочного на исходное положение, так как выводится из зацепления и остается не сцепленным с храповиком кожуха.

При каждом цикле: рабочий ход — холостой ход щель увеличивается на определенную заданную величину. При изменении цели на величину, превосходящую величину разового изменения щели, операция регулирования повторяется требуемое число раз.

Регулировка щели на уменьшение щели производится при втягивании штока гидроцилиндра 14, при этом вначале вводится в зацепление с храповым венцом стопорная собачка 8, а далее происходит вращение кольца 10 установочного совместно с корпусом неподвижного конуса 3 против часовой стрелки, Стопорная собачка 9 в это время автоматически толкает шток гидроцилиндра

13, в гидроцилиндр, который находится в плавающем положении, однако оператор имеет возможность в случае необходимости включить в работу и гидроцилиндр 13, увеличивая этим. крутящий момент на операции рабочего хода при регулировке на уменьшение щели. . Изобретение позволит упростить кон- . струкцию дробилки, снизить ее металлоемкость и трудоемкость изготовления и увеличить ее надежность.

Формула изобретения

Конусная дробилка, содержащая станину с неподвижным регулировочным кольцом, неподвижный и подвижный конусы и устройство для регулирования разгрузочной щели, имеющее два гидроцилиндра поворота установочного. кольца, одним плечом посредством проушин с кронштейнами связанные с регулировочным кольцом, а другим плечом — с установочным кольцом, а также кожух с храповым венцом; с которым взаимодействует стопорная собачка одного из гидроцилиндров, отличающаяся тем, ч:.о, с целью упрощения конструкции и повышения надежно=ти, установочное кольцо

1621999

Составитель В.Губарев

Редактор Г.Гербер Техред М.Моргентал Корректор С.Шекмар

Закаа 68 Тираж :Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101 смонтировано на кожухе по подвижной посадке, а второй гидроцилиндр также выполнен со стопорной собачкой, взаимодействующей с храповым венцом, при этом собачки на гидроцилиндрах смонтированы во встречном направлении,
