Гидравлический вибровозбудитель

Гидравлический вибровозбудитель

Иллюстрации

Показать все

Реферат



Изобретение м.б. использовано при -производстве строительных материалов. Цель изобретения - повышение эффективности работы гидравлического вибровозбуднтеля за счет реализации виброударного резонансного режима колебаний. Внутри корпуса 1 установлена обойма 2 с радиальными силовыми цилиндрами 5. Золотник 7 сообща ет полости цилиндров 5 с системой нагнетания и слива. Упругие эластичные прокладки 4 расположены между корпусом 1 и обоймой 2., Штоки 6 цилиндров 5 установлены с возможностью взаимодействия с внешней -поверхностью корпуса 2 Прокладки 4 выполнены с внутренними замкнутыми полостями 14 и 15, расположенными в радиальном направлении одна над другой и соединенными через запорные элементы с гидравлической и пневматической системами питания. 3 ил

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

Al (51)5 В 06 В } 18

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И OTHPbfTHRM

ПРИ ГКНТ СССР (2!) 4652985/29 (22) 21.02.89 (46) 23.01.91. Бюл. № 3 (71) Куйбышевский инженерно-строительный институт им. А.И. Микояна . (72) С.П. Максимов и А.Г. Чикноворьян (53) 621.868 (088.8) (56) Авторское свидетельство СССР

¹ 1359003, кл. В 06 В 1/18, 1986. (54). ГИДРАВЛИЧЕСКИ } } ВИБРОВОЗБУ ДИТЕЛ Ь (57) Изобретение м.б. использовано при

-производстве строительных материалов.

Цель изобретения — повышение эффектийности работы гидравлического вибровозбуAA 11 !5

2 дителя за счет реализации виброударного резонансного режима колебаний. Внутри корпуса 1 установлена обойма 2 с радиальными силовыми цилиндрами 5. Золотник 7 сообщает полости цилиндров 5 с системой нагнетания и слива. Упругие эластичные прокладки 4 расположены между корпусом 1 и обоймой 2., Штоки 6 цилиндров 5 установлены с возможностью взаимодействия с внешней .-поверхностью корпуса 2. Прокладки 4 выпол«ены .с внутренними замкнутыми полостями

14 и 15, расположенными в радиальном направлении одна над другой и соединенными через запорные элементы с гидравлической и пневматической системами питания. 3 ил.

1622026

Изобретение относится к устройствам для возбуждения колебаний и может быть использовано в промышленности при производстве строительных материалов, например для уплотнения бетонных смесей. 5

Цель изобретения — повышение эффективности работы за счет реализации виброударного резонансного режима колебаний.

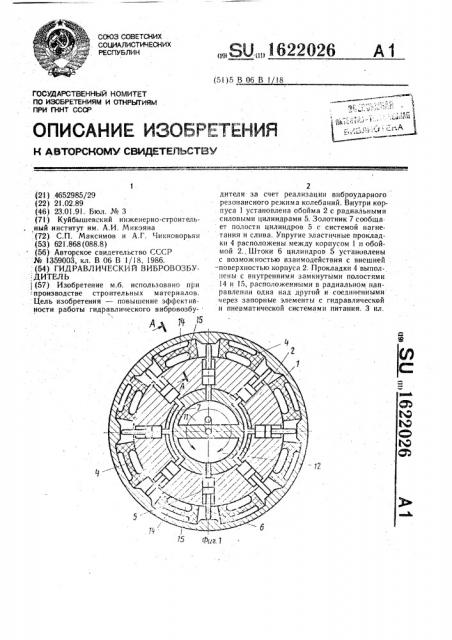

На фиг. 1 представлен гидравлический вибровозбудитель, вертикальный разрез; на фиг. 2 — то же, продольное сечение; на

10 фиг. 3 — разрез А — А на фиг. 1.

Вибровозбудитель содержит корпус 1, внутри которого установлена обойма 2, закрепленная на основании 3 и связанная с корпусом 1 при помощи упругих симмет- 15 рично расположенных эластичных прокладок 4. В теле обоймы 2 смонтированы попарно, оппозитно и радиально расположенные силовые цилиндры 5, штоки 6 которых контактируют с внутренней поверхностью корпуса 1. Внутри обоймы 2 по оси симметрии вибровозбудителя расположен с возможностью вращения золотник 7, отверстия которого выполнены таким образом, что с системой 8 нагнетания и слива соединяются соответственно только два оппозитно расположенных 25 силовых цилиндра 5, а подпоршневые пространства других цилиндров соединяются между собой. Золотник 7 установлен в обойме

2 при помощи подшипников 9, и на поверхности контакта его c обоймой 2 размещены кольцевые уплотнения 10. Рабочие полости З0

11 и 12 золотника 7 соединены с рабочими полостями гидравлического пульсатора, который может выполнять роль системы 8, например, поршневого типа с приводом от двигателя 13. В прокладках 4 выполнены внутренние замкнутые полости 14 и 15, рас- 35 положенные одна над другой, и каждая из них соединена с гидравлической 16 и пневматической 17 системами при помощи трубопроводов 18 и вентилей 19 — 21.

Корпус 1 вибровозбудителя крепится к

40 столу виброплощадки (не показана), а обойма 2 — на ее основании 3.

Гидравлический вибровозбудитель работает следующим образом.

При незаполненных полостях 14 и 15 (дав-45 ление в них равно атмосферному) пульсация давления рабочей жидкости в системе 8, возникающая за счет вращения двигателя

13, вызывает гармонические колебания силовых цилиндров 5, а следовательно, и корпуса вибровозбудителя. Частота и амплитуда колебаний определяются техническими параметрами гидравлического пульсатора, установленного в системе 8. При повороте золотника 7, например, на 45 изменяется также направление вибрации на 45 . Механизм поворота может быть выполнен в виде механической передачи или в виде шагового двигателя.

Открывая вентили 21 и 20, при закрытом вентиле 19 подают под давлением, например, воздух в полости 14 и 15, что вызывает изменение жесткости прокладок 4 и позволяет в процессе работы настраивать вибровозбудитель на резонансный режим.

Если полость 14 заполнить жидкостью, например водой, то при помощи системы 16 гидропитания и вентиля 19 можно осуществить виброударный режим работы за счет соударения обоймы 2 с полостью 14. Заполнение последней жидкостью можно осуществлять непосредственно в процессе работы, т.е. перейти от гармонических колебаний к виброударным без остановки вибровозбудителя. При заполнении жидкостью полостей 14 и !5 сдвигается фаза ударного импульа. Заполняя полость 14 жидкостью и полость 15 воздухом и регулируя давление в последней, осуществляют настройку вибровозбудителя на виброударный резонансный режим работы.

Формула изобретения

Гидравлический вибровозбудитель, содержащий концентрично установленные в корпусе обойму с радиальными силовыми цилиндрами, золотник, сообщающий полости цилиндров с системой нагнетания и слйва, и упругие эластичные прокладки, расположенные между корпусом и обоймой, при этом штоки цилиндров установлены с возможностью взаимодействия с внешней поверхностью корпуса, отличающийся тем, что, с целью повышения эффективности ра.боты за счет реализации виброударного резонансного режима колебаний, упругие эластичные прокладки выполнены с внутренними замкнутыми полостями, расположенными в радиальном направлении одна над другой и соединенными через запорные элементы с гидравлической и пневматической системами питания.
