Импульсная головка

Импульсная головка

Иллюстрации

Показать все

Реферат



СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ .РЕСПУБЛИН (51)5 В 22 С 15/22

6, ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н А ВТОРСКОМ,К СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ

ПРИ ГННТ СССР (21) 4496726/02 (22) 21.10.88 (46) 23.01.91. Бюл. № 3 (71) Краматорский научно-исследовательский и проектно-технологический институт ма шиностроения (72) С. П. Бирюков, И. К. Марченко, А. В. Царев, Е. П. Кривоносов, В. И. Ковтеба, В. А. Сторожук и A. Е. Гатченко (53) 621.743.06 (088.8) (56) Das Impact Яапdart Formsystem. ГIроспект фирмы «Georg Fischer»,, Швейцария, ! 987. (54) ИМПУЛЬСНАЯ ГОЛОВКА (57) Изобретение относится к литейному производству, в частности к машинам и ав„„SU„„1622074 A 1

2 томатам для изготовления литейных форм из песчано-глинистых смесей. Целью изобретения является снижение энергоемкости.

Это достигается тем, что плоский клапан 8 связан с кольцевой обечайкой 9, нижняя часть которой взаимодействует с уплотнением 5, размещенным На корпусе у выпускного отверстия 3. В выпускном отверстии 3 размещен распределитель 6 воздушного потока, состоящий из концентрически расположенных замкнутых перегородок 7 с высотами, уменьшающимися от, центра выпускного отверстия 3. Такая конструкция импульсной головки позволяет создать клапан меньшей массы и большего быстродействия, что дает возможность снизить расход сжатого воздуха на уплотнение одной полуформы. ! Ил.

1622074 з

Изобретение относится к литейному про- в изводству, в частности к машинам и авто- в матам для изготовления литейных форм из н песчано-глинистых смесей. в

Целью изобретения является снижение н энергоемкости. т

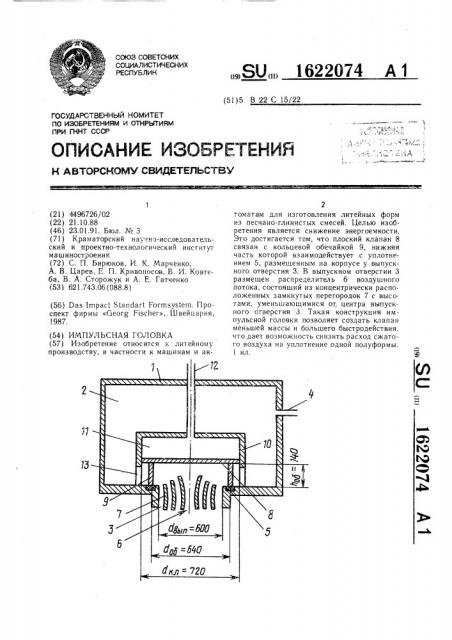

На чертеже представлена импульсная в головка. к

Импульсная головка содержит корпус 1 м с рабочей полостью 2 и выпускным отверс- п тием 3, трубопровод 4, уплотнитель 5, рас- 10 к пределитель 6 с перегородками 7, клапан 8, н жестко скрепленный (выполнен за одно це- н лое) с кольцевой обечайкой 9, камеру 10 у управления с полостью 11, трубопровод 12 л и впускное отверстие 13.

15 о

Формула изобретения

Составитель Э. Клян

ТехредА. Кравчук Корректор С. Черни

Тираж Подписное

Редактор С. Пекарь

Заказ 72

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР! 13035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Производственно-издательский комбинат «Патент», г. Ужгород, ул. Гагарина, 101

И мпульсная головка работает следующим образом.

По трубопроводу 12 сжатый воздух (или газ) из магистрали подают в полость 11, при этом клапан 8 своей кольцевой обечай- 20 кой 9 прижимается к уплотнителю 5, надежно отделяя полость 2 от выпускного отверстия 3, Затем трубопровод 12 перекрывают, прекращая подачу сжатого воздуха. После этого через подводящий трубопровод 4 подают в полость 2 необходимое количество сжатого воздуха до полного ее заполнения и затем его перекрывают. В результате этого на клапан 8 сверху действует давление со стороны камеры 10 управления (полость 11), а снизу — давление через впускные отверстия 13 из полости 2. Но так как площадь поверхности клапана 8, на которую действует давление воздуха в полости 11, больше кольцевой площади клапана, образованной наружным диаметром клапана и кольцевой обечайкой 9 со стороны полости 2, то кла- З5 пан 8 надежно закрывает выпускное отверстие. При сообщении полости 11 с атмосферой клапан 8 под действием избыточного давления, действующего на его нижнюю кольце4 ую поверхность со стороны полости 2, мгноенно поднимается вверх, открывая выпуское отверстие 3, и сжатый воздух через пускные отверстия 13 устремляется с плавым поворотом на 90 в выпускное отверсие 3 для уплотнения формовочной смеси опоке. При этом распределитель 6 потока онцентрически замкнутыми перегородкаи 7 направляет, в первую очередь, часть отока с помощью наружного кольца к стенам опоки, а затем по мере подъема клапаа 8 воздух распределяется по всей поверхости опоки. Такое распределение потока лучшает качество формы, а также позвояет уменьшить расстояние между стенками поки и отливкой.

Предлагаемое выполнение импульсной головки позволяет производить отливки больших размеров в опоках меньших размеров, предусмотренных нормами, за счет повышения остроты импульса и равномерного распределения потока сжатого воздуха.

1. Импульсная головка, содержащая корпус с рабочей камерой, в днище которого выполнено выпускное отверстие, плоский клапан, кольцевую обечайку и уплотнение, отличающаяся тем, что, с целью снижения энергоемкости, плоский клапан жестко связан с верхним торцом кольцевой обечайки, а уплотнение размещено на корпусе под нижним торцом кольцевой обечайки.

2. Импульсная головка по и. 1, отличающаяся тем, что, с целью повышения равномерности нагружения различных частей поверхности формы, снабжена распределителем. воздушного потока, состоящим из концентрически расположенных в вь1пускном отверстии замкнутых перегородок с высотами, уменьшающимися от центра выпускного отверстия.
