Реферат



Изобретение относится к сварке, а именно к устройствам для индукционной наплавки , преимущественно лап культиваторов . Цель изобретения - сокращение расхода шихты - достигается оснащением установки установленными на оси 9 рычагами 11 с опорами 12. На опорах 12 установлены цилиндрические обечайки 13 с копирующими конфигурацию наплавляемой зоны ьырс. гми 15 с радиальными высту

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51)5 В 23 К 13 01

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

flQ ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГННТ СССР (21) 4499720/27 (22) 28.10.88 (46) 23.01.91. Бюл. № 3 (71) Научно-производственное объединение по механизации и автоматизации производства машин для хлопководства «Технолог» (72) И. А. Смирнов, А. И. Жабин и Н. В. Сибгатулии (53) 621.791.77.039 (088.8) (56 ) Авторское свидетельство СССР № 354966, кл, В 23 К 37!04, 1971.

„„Яц„„1622110

2 (54) УСТАНОВКА ДЛЯ ИНДУКЦИОННОЙ НАПЛАВКИ ЛАП КУЛЬТИВАТОРА (57) Изобретение относится к сварке, а именно к устройствам для индукционной наплавки, преимущественно лап культиваторов. Цель изобретения — сокращение расхода шихты — достигается оснащением установки установленными на оси 9 рычагами 11 с опорами 12. На опорах 12 установлены цилиндрические обечайки 13 с копирующими конфигурацию наплавляемой зоиы выре:-,"ми 15 с радиальными высту1622110 Формула изобретения

55 пами. При этом дозаторы 7 установлены на рычагах 10 с возможностью поворота на оси 9 станины 1 и взаимодействия с внутренней поверхностью цилиндрической обечайки 13. При перемещении транспортеИзобретение относится к сварке, а именно к установкам для наплавки, преимущественно лап культиватора.

Цель изобретения — сокращение расхода шихты.

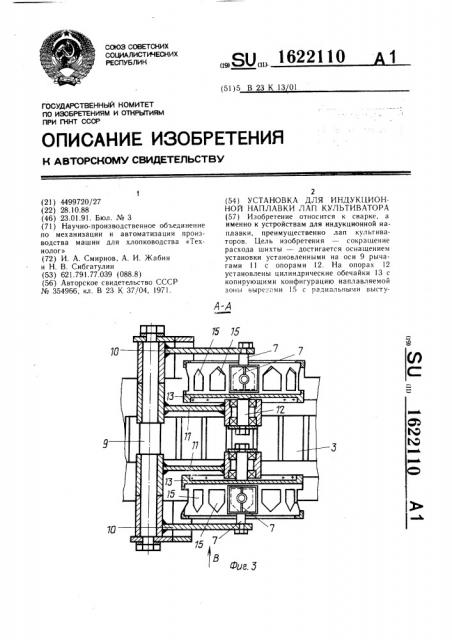

На фиг. 1 изображена установка, общий вид; на фиг. 2 — то же, вид сверху; на фиг. 3 — разрез А — А на фиг. 1;, на фиг. 4 — разрез Б — Б на фиг. 2; на фиг. 5 — вид В на фиг. 3; на фиг. 6 разрез à — Г на фиг. 5.

Установка для индукционной наплавки лап содержит станину 1 с цепным вертикально-замкнутым транспортером 2, имеющим поперечные равноотстоящие друг от друга ложементные канавки 3 в звеньях цепи для размещения в них наплавляемых лап 4. По обе стороны транспортера 2 установлены центраторы 5 для центрирования лап относительно продольной его оси, бункеры 6 с дозаторами 7 для подачи шихты и двухветвевой индуктор 8 проходного типа для расплавления шихты. На станине 1 на оси 9 установлены рычаги 10, на которых установлены дозаторы 7, и рычаги 11 с опорами 2. На опорах 12 установлены цилиндрические обечайки 13 с радиальными выступами 14 и копирующими конфигурацию наплавляемой зоны вырезами

l5. Радиальные выступы 14 взаимодействуют с лапами, перемещаемых транспортером 2.

Для обеспечения необходимой скорости . движения транспортера 2 он снабжен приводом 16 с системой 1? управления.

Для автоматического снятия наплавлен ных лап из ложементов транспортера и направления их в тару установка снабжена съемником-склизом 18.

Установка работает следующим образом.

Подлежащие наплавке лапы культиватора укладываются вручную или подаются автоматически из магазина (не показан) в ложементные канавки 3 звеньев цепи работающего от привода 16 цепного транспортера 2. В процессе транспортирования

|апы проходят между установленными на станине 1 центраторами 5 и, взаимодействуя своими концами с их криволинейными участками, перемещаются вдоль ложемс нтных канавок 3, à при входе в пространство между параллельными продольной

35 ра 2 детали 4 взаимодействуют с радиальными выступами цилиндрической обечайки 13 и поворачивают ее, осуществляя насыпку шихты на деталь через вырезы 15, 6 ил. оси транспортера участками симметрично располагаются относительно этой оси.

Сцентрированные лапы 4 консольно расположенными концами проходят под опорами 12 качения, приподнимают их за счет поворота рычагов 11 на оси 9 и, взаимодействуя с радиальными выступами 14, вращают цилиндрическую обечайку 13.

Дозаторы 7, контактируя с внутренней поверхностью цилиндрических обечаек 13, копируют их движение за счет шарнирного соединения с поворотными в вертикальной плоскости рычагами 10. При вращении цилиндрической обечайки 13 через ее копирующие конфигурацию наплавляемой зоны вырезы 15 шихта из щели дозатора 7 насыпается на поверхности консольных концов лап культиватора слоем, равным толщине стенки цилиндрической опоры качения.

После выхода из-под цилиндрических опор качения концы лап 4 культиватора проходят через индуктор 8, нагреваются до расплавления шихты и затем, натолк-. нувшись на съемник-склиз 18, извлекаются им их ложементных канавок 3 и скатываются в тару.

Установка позволяет исключить просып шихты для наплавки путем уменьшения зазора между трафаретом и деталью, повышает качество наплавки путем равномерного наложения шихты на деталь.
