Устройство для сварки и резки полимерной пленки

Устройство для сварки и резки полимерной пленки

Иллюстрации

Показать все

Реферат



Изобретение относится к сварке пластмасс и может быть использовано в сварочных автоматах для сварки и резки полимерных пленок, имеющих различное число слоев в плоскости шва. Цель изобретения - повышение качества шва при сварке пленок с различным числом слоев. Для этого нож устройства выполнен составным из трех расположенных в горизонтальной плоскости по длине паза участков различной толщины. Краевые участки ножа имеют большую толщину чем его средний участок. Нагревательные элементы установлены над участками ножа с большей толщиной. 3 ил.

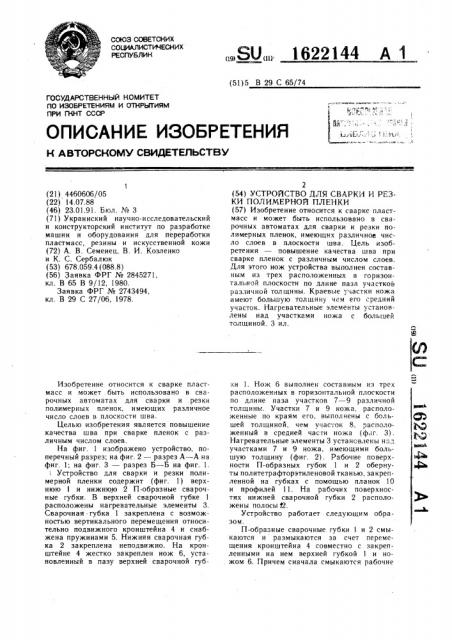

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51)5 В 29 С 65/74

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н А ВТОРСКОМ,1/ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 4460606/05 (22) 14.07.88 (46) 23.01.91. Бюл. № 3 (71) Украинский научно-исследовательский и конструкторский институт по разработке машин и оборудования для переработки пластмасс, резины и искусственной кожи (72) А. В. Семенец, В. И. Козленко и К. С. Сербалюк (53) 678.059.4 (088.8) (56) Заявка ФРГ № 2845271, кл. В 65 В 9/12, 1980.

Заявка ФРГ № 2743494, кл. В 29 С 27/06, 1978.

Изобретение относится к сварке пластмасс и может быть использовано в сварочных автоматах для сварки и .резки полимерных пленок, имеющих различное число слоев в плоскости шва.

Целью изобретения является повышение качества шва при сварке пленок с различным числом слоев.

На фиг. 1 изображено устройство, поперечный разрез; на фиг. 2 — разрез А — А на фиг. 1; на фиг. 3 — разрез Б — Б на фиг. 1.

Устройство для сварки и резки полимерной пленки содержит (фиг. 1) верхнюю 1 и нижнюю 2 П-образные сварочные губки. В верхней сварочной губке 1 расположены нагревательные элементы 3.

Сварочная - губка 1 закреплена с возможностью вертикального перемещения относительно подвижного кронштейна 4 и снабжена пружинами 5. Нижняя сварочная губка 2 закреплена неподвижно. На кронштейне 4 жестко закреплен нож 6, установленный в пазу верхней сварочной губÄÄSUÄÄ 1622144 А 1

2 (54) УСТРОЙСТВО ДЛЯ СВАРКИ И РЕЗКИ ПОЛИМЕРНОЙ ПЛЕНКИ (57) Изобретение относится к сварке пластмасс и может быть использовано в сварочных автоматах для сварки и резки полимерных пленок, имеющих различное число слоев в плоскости шва. Цель изобретения — повышение качества шва при сварке пленок с различным числом слоев.

Для этого нож устройства выполнен составным из трех расположенных в горизонтальной плоскости по длине паза участков различной топщины. Краевые участки ножа имеют большую толщину чем его средний участок. Нагревательные элементы установлены над участками ножа с большей толщиной. 3 ил. ки 1. Нож 6 выполнен составным из трех расположенных в горизонтальной плоскости по длине паза участков 7 — 9 различной толщины. Участки 7 и 9 ножа, расположенные по краям его, выполнены с больureA толщиной, чем участок 8, расположенный в средней части ножа (фиг. 3) .

Нагревательные элементы 3 установлены над участками 7 и 9 ножа, имеющими большую толщину (фиг. 2). Рабочие поверхности П-образных губок 1 и 2 обернуты политетрафторэтиленовой тканью, закрепленной на губках с помощью планок 10 и профилей 11. На рабочих поверхностях нижней сварочной губки 2 расположены полосы t2.

Устройство работает следующим образом.

П-образные сварочные губки 1 и 2 смыкаются и размыкаются за счет перемещения кронштейна 4 совместно с закрепленными на нем верхней губкой 1 и ножом 6. Причем сначала смыкаются рабочие

1622144

Формула изобретения

70

12 поверхности губок 1 и 2, и за счет деформации резиновых полос 12 происходят натяжение пленки над пазом нижней сварочной губки 2 и равномерное прижатие пленки с различным числом слоев. Затем за счет сжатия пружин 5 верхняя губка 1 остается на месте, а нож 6, перемещающийся совместно с кронштейном 4, входит в паз сварочной губки 2 и разрезает натянутую пленку, после чего при движении кронштейна 4 в обратном направлении нож 6 занимает свое положение в пазу губки 1, а губки 1 и 2 размыкаются.

Сварка происходит за счет прижима обогреваемой губки Iкгубке 2,,причем вследствие нагрева участков пленочного полотна с большим числом слоев, расположенным по краям, до более высокой температуры перегрев шва на более тонких участках становится значительно меньшим, а достаточная теплоемкость ножа 6 позволяет разделять пленочное полотно, не деформируя сварочный шов. Нагрев участков 7 и 9 ножа до более высокой температуры происходит за счет того, что они имеют большую толщину, большую массу единицы длины и соответственно меньший воздуш(ный зазор между боковой поверхностью ножа и стенкой П-образной сварочной губки 1.

Температура сварки корректируется при установке каждого нового рулона пленки, поскольку в различных рулонах неизбежно имеют место отклонения по толщине и по содержанию красителя, оказывающего существенное влияние на свойства пленки.

Устройство для сварки и резки полимерной пленки, содержащее две П-образные сварочные губки, нагревательные элементы, 15 установленные в верхней сварочной губке, и нож, смонтированный в пазу верхней сварочной губки, отличающееся тем, что, с целью повышения качества шва при сварке пленок с различным числом слоев, нож выполнен составным из трех расположенных в горизонтальной плоскости по длине паза участков различной толщины, причем участки ножа, расположенные по краям его, выполнены с большей толщиной, чем участок, расположенный в средней

2g части ножа, а нагревательные элементы установлены над участками ножа с большей толщиной.

1622144

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4, 5

Производственно-издательский комбинат «Патент», r. Ужгород. ул. Гагарина, 1О!

Редактор Н. Лазаренко

Заказ 76

Составитель Н. Елисеева

Техред А. Кравчук Корректор А. Осауленко

Тираж Подписное
