Реферат



Изобретение относится к переработке полимерных материалов методом литья под давлением. Цель изобретения - расширение технологических возможностей использования тоннельного впуска и повышение производительности. Для этого подводящий литниковый канал 10 имеет удлинение 6, соединяющее разводящий канал 5 и тоннельные впускные каналы 9. Последние выполнены попарно в зеркальном изображении относительно плоскости разъема полуматриц 7 в противоположных полуматрицах. Это обеспечивает при раскрытии полуматриц поворот литника. Зеркально выполненные тоннельные литники действуют механически друг на друга, в результате чего осуществляется отрыв. 4 ил.

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„„SU„„1622148 A 1 (51)5 В 29 С 45 26., 45 27

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А ВТОРСКОМ,Ф СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 4394554/05 (22) 18.01.88 (46) 23.01.91. Бюл. № 3 (71) Производственное объединение «Салво» (72) Н. В. Капп и Я. Х. Когерман (53) 678.057.74 (088.8) (56) Выбор и проектирование технологической оснастки для изготовления изделий из пластмасс методом прессования н литья под давлением, PTM 27 — 000 — 458 — 76, Минлегпищемаш, 1976, с. 83, рис. 85.

Авторское свидетельство СССР № 1110645, кл. В 29 С 5/00, 1984. (54) ЛИТЪЕВАЯ ФОРМА ДЛЯ ИЗГОТОВ-.

ЛЕНИЯ ПОЛИМЕРНЫХ ИЗДЕЛИЙ

2 (57) Изобретение относится к переработке полимерных материалов методом литья под давлением. Цель изобретения — расширение технологических возможностей использования тоннельного впуска н повышение пронэводительности. Для этого подводящий литниковый канал 10 имеет удлинение 6, соединяющее разводящий канал 5 и тоннельные впускные каналы 9. Последние выполнены попарно в зеркальном иэображении относительно плоскости разъема полуматрнц 7 в противоположных полуматрицах.

Это обеспечивает прн раскрытии полуматриц поворот лнтника. Зеркально выполненные тоннельные литники действуют механически друг на друга, в результате чего осуществляется отрыв. 4 ил.

1622148

Изобретение относится к устройствам для переработки полимерных материалов литьем под давлением, Цель изобретения — расширение технологических возможностей использования тоннельного впуска, а также повышение производительности устройства.

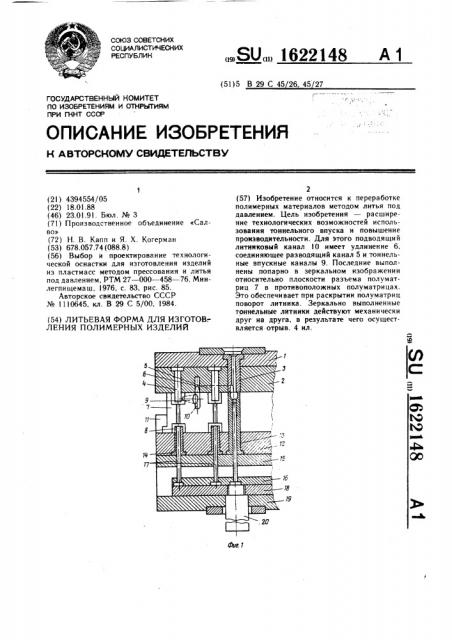

На фиг. 1 изображена литьевая форма, разрез; на фиг. 2 — разводящий литник, приводящий литник с удлинением и тоннельный литник; на фиг. 3 — тоннельные впускные литники в закрытых полуматрицах; на фиг. 4 — то же, в ходе открытия полуматриц.

Предлагаемая литьевая форма содержит )5 неподвижную опорную плиту 1, плиту 2 с литниковой втулкой 3, формующими знаками 4, зеркально размещенными разводящими каналами 5, удлинением 6, раздвижные полуматрицы 7 с формующими гнездами 8, с тоннельными впускными каналами 9, выполненными в полуматрицах, и подводящим литниковым каналом 10. Полуматрицы 7 снабжены также направляющими планками 11. Литьевая форма содержит плиту !2 с центральной втулкой 13 и фор- 2 мующими знаками 14, опорную плиту 15, плиту 16 выталкивателей с выталкивателями 17, опорную плиту 8, плиту 19 крепления и хвостовик 20, литник 21, удлинение 23 подводящего литника 22.

Литьевая форма работает следующим З0 образом.

В исходном положении форма находится в закрытом состоянии. При впрыске в нее полимерного материала им заполняются формующие гнезда 8 через литниковую систему, разводящие каналы 5, под- Ç5 водящие каналы 10 с удлинением 6 и тоннельные впускные каналы 9 с тоннельными отверстиями. После истечения времени выдержки для охлаждения изделия форма раскрывается. Хвостовик 20 приводит 4 в движение плиты 16 и 18 с выталкивателями 17. С помощью наклонных втулок (не изображены) приводятся в движение полуматрицы 7 и формующие гнезда 8 раскрываются. При раскрытии полуматриц 7. отрезанные литники 21 впускного канала 9 45 поворачиваются вокруг удлинения 22 подводящего литника 23, пока не выйдут из тоннельного отверстия канала 9. Удлинение

22 подводящего литника 23 служит для обеспечения равномерного кругового движения (на схеме в отрицательном направлении) литников 21 тоннельного канала 9. При этом величина п удлинения 22 подводящего литника 23 (фиг. 2) должна превысить длину минимального хода раскрытия литьевой формы, при котором расхождение полуматриц 7 обуславливает выход тоннельных литников 21 из тоннельных отверстий впускного канала 9. Поперечный разрез S (фиг. 2) подводящего литника 23 выполнен зависящим от допускаемого углà а (фиr. 4) скручивания подводящего литника 23 в соот-. ветствующей фазе охлаждения полимерного материала. Он должен позволить литникам тоннельного впуска 21 совершить круговое движение вокруг продольной оси удлинения 22 и подводящего литника 23. После извлечения литника и изделий 24 из литьевой формы и ее смыкания цикл повторяется.

Предлагаемая литьевая форма расширяет технологические возможности использования тоннельного впуска с повышением производительности формы из-за уменьшения времени литьевого цикла.

Формула изобретения

Литьевая форма для изготовления полимерных изделий, содержащая неподвижную плиту, раздвижные полуматрицы, литниковую плиту с разводящими каналами, расположенными зеркально, подводящими литниковыми каналами, подвижную плиту с формующими гнездами и тоннель;- ыми впускн ы M и канала ми, отличающаяся тем, что, с целью расширения технологических возможностей использования тоннельного впуска и повышения производительности, подводящий литниковый канал выполнен с удлинением, соединяющим разводящий и тоннельные впускные каналы, причем тоннельные впускные каналы выполнены попарно в плоскости разъема раздвижных полуматриц.

1622148

21

23 7 Zl йЪг.5

1622148

Составитель Н. Рудько

Редактор Н. Лазаренко Техред А. Кравчук Корректор С. Черни

Заказ 76 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР ! 3035, Москва, Ж вЂ” 35, Рау шская наб., д. 4/5

Производственно-издательский комбинат «Патент», г. Ужгород, ул. Гагарина, lOl
