СоаЗ СОВЕТСКИХ
СОЦИАЛИСТИЧЕСКИХ
РЕСПЛЛИК

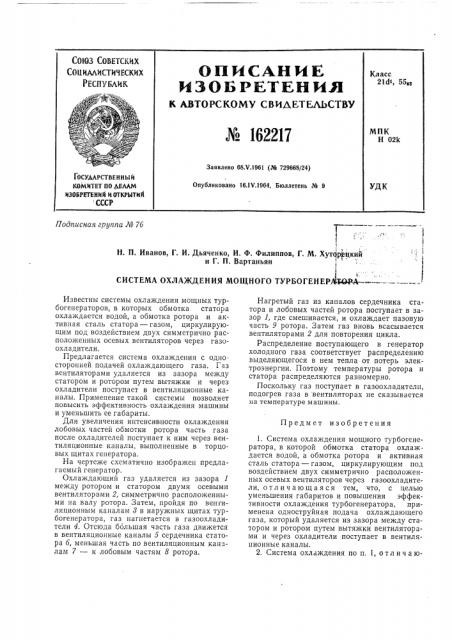

ОПИСАНИЕ
ИЗОТ РETEH ИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Лв 162217
Класс
21дт 55вз
МПК
Н 0211
Заявлено 08.V.1961 (М 729668/24) Опубликовано 161У.1964, Бюллетень М 9
Госудл1 стввнный
KOMNTET ПО ДЕЛАМ
11зОБрн Бнин и Открытий СССР
УДК
Подписная группа № 7б
Н. П. Иванов, Г. И. Дьяченко, И, Ф. Филиппов, Г. М. Хут11р1ецкий и Г. П. Вартаньян
СИСТЕМА ОХЛА)КДЕНИЯ МОЩНОГО ТУРБОГЕНЕРА"Р.ФАПредмет изобретения
Известны системы охлаждения мощных турбогенераторов, в которых обмотка статора охлаждается водой, а обмотка ротора и активная сталь статора — газом, циркулирующим под воздействием двух симметрично расположенных осевых вентиляторов через газоохл адители.
Предлагается система охлаждения с одно. сторонней подачей охлаждающего газа. Газ вентиляторами удаляется из зазора между статором и ротором путем вытяжки и через охладители поступает в вентиляционные каналы. Применение такой системы позволяет повысить эффективность охлаждения машины и уменьшить ее габариты.
Для увеличения интенсивности охлаждения лобовых частей обмотки ротора часть газа после охладителей поступает к ним через вентиляционные каналы. выполненные в торцовых щитах генератора.
На чертеже схематично изображен предлагаемый генератор.
Охлаждающий газ удаляется из зазора 1 между ротором и статором двумя осевыми вентиляторами 2, симметрично расположенными на валу ротора. Затем, пройдя по вентиляционным каналам 8 в наружных щитах турбогенератора, газ нагнетается в газоохладители 4. Отсюда ббльшая часть газа движется в вентиляционные каналы 5 сердечника статора б, меньшая часть по вентиляционным каналам 7 — к лобовым частям 8 ротора.
Нагретый газ из каналов сердечника статора и лобовых частей ротора поступает в зазор l, где смешивается, и охлаждает пазовую часть 9 ротора. Затем газ вновь всасывается вентиляторами 2 для повторения цикла.
Распределение поступающего в генератор холодного газа соответствует распределению выделяющегося в нем тепла от потерь электроэнергии. Поэтому температуры ротора и статора распределяются равномерно.
Поскольку газ поступает в газоохладителп, подогрев газа в вентиляторах не сказывается на температуре машины.
1. Система охлаждения мощного турбогенератора, в которой обмотка статора охлаждается водой, а обмотка ротора и активная сталь статора — газом, циркулирующим под воздействием двух симметрично расположенных осевых вентиляторов через газоохладители, отличающаяся тем, что, с целью уменьшения габаритов и повышения эффективности охлаждения турбогенератора, применена одноструйная подача охлаждающего газа, который удаляется из зазора между статором и ротором путем вытяжки вентиляторами и через охладители поступает в вентиляционные каналы.
2. Система охлаждения по п, 1, о т л и ч а ю№ 162217
Составитель С. Ситникова
Редактор Г. М, Печоров Техред А. А. Камышникова Корректор Ю. М. Федулова
Поди. к печ. 20/V — 64 г. Формат бум. 60Р, 901/а Объем 0,23 изд. л.
Зак. 1183/17 Тираж 925 Цена 5 коп.
ЦНИИПИ Государственного комитета по делам изобретений и открытий СССР
Москва, Центр, пр. Серова, д. 4
Типография, пр. Сапунова, 2 щ а я ся тем, что, с целью увеличения интенсивности охлаждения лобовых частей обмотки ротора, часть газа после охладителей поступает к лобовым частям через вентиляционные каналы, выполненные в торцовых щитах генератора.
