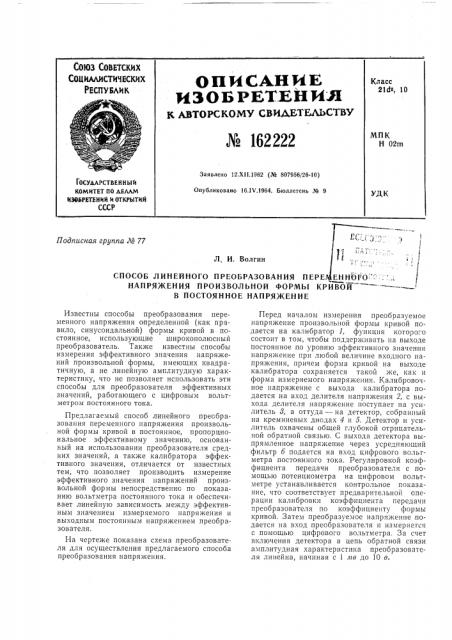

Подписная группа М 77
Л. И, Волгин
СПОСОБ ЛИНЕЙНОГО ПРЕОБРАЗОВАНИЯ ПЕРЕ ЕННОГО:"
НАПРЯЖЕНИЯ ПРОИЗВОЛЬНОЙ ФОРМЫ КРИВОЙ
В ПОСТОЯННОЕ НАПРЯЖЕНИЕ
Известны способы преобразования переменного напряжения определенной (как правило, синусоидальной) формы кривой в постоянное, использующие широкополюсный преобразователь. Также известны способы измерения эффективного значения напряжений произвольной формы, имеющих квадратичную, а не линейную амплитудную характеристику, что не позволяет использовать эти способы для преобразователя эффективных значений, работающего с цифровым вольтметром постоянного тока.
Предлагаемый способ линейного преобразования переменного напряжения произвольной формы кривой в постоянное, пропорциональное эффективному значению, основанный на использовании преобразователя средних значений, а также калибратора эффективного значения, отличается от известных тем, что позволяет производить измерение эффективного значения напряжений произвольной формы непосредственно по показанию вольтметра постоянного тока и обеспечивает линейную зависимость между эффективным значением измеряемого напряжения и выходным постоянным напряжением преобразователя.
На чертеже показана схема преобразователя для осуществления предлагаемого способа преобразования напряжения.
Перед началом измерения преобразуемое напряжение произвольной формы кривой подается на калибратор 1, функция которого состоит в том, чтобы поддерживать на выходе постоянное по уровню эффективного значения напряжение при любой величине входного напряжения, причем форма кривой на выходе калибратора сохраняется такой же, как и форма измеряемого напряжения. Калибровочное напряжение с выхода калибратора подается на вход делителя напряжения 2, с выхода делителя напряжение поступает на усилитель 8, а оттуда — на детектор, собранный на кремниевых диодах 4 и 5. Детектор и усилитель охвачены общей глубокой отрицательной обратной связью. С выхода детектора выпрямленное напряжение через усредняющий фильтр б подается на вход цифрового вольгметра постоянного тока. Регулировкой коэффициента передачи преобразователя с помощью потенциометра на цифровом вольтметре устанавливается контрольное показание, что соответствует предварительной операции калибровки коэффициента передачи преобразователя по коэффициенту формы кривой. Затем преобразуемое напряжение,подается на вход преобразователя и измеряется с помощью цифрового вольтметра. За счет включения детектора в цепь обратной связи амплитудная характеристика преобразователя линейна, начиная с 1 л1в до 10 в. № 162222
Предмет изобретения
I
I
I
1 б
I
1
Составитель Н. Г. Кучеренко
Редактор H. С. Коган Текред Ю. В. Баранов Корректор Г. Е. Опарина
Поди. к печ. 20/Л вЂ” 64 г. Формат бум. 60/ 90 /8 Объем 0,16 изд. л.
Заказ 1222j6 Тираж 1000 Цена 5 коп.
ЦНИИПИ Госуд" ðñòâåííîãî комитета по делам изобретений и открытий СССР
Москва, Центр, пр. Серова, д. 4
Типография, Ilp. Сапунова, 2.
Способ линейного преобразования переменного напряжения произвольной формы кривой в постоянное напряжение, величина которого пропорциональна эффективному значению измеряемого напряжения, основанный на использовании линейного детектора среднего значения переменного напряжения, а также калибратора эффективного значения напряжения, отличающийся тем, что, с целью осуществления измерения эффективного зна-. чения напряжения произвольной формы непосредственно по показанию цифрового вольтметра, постоянного тока и обеспечения линейной зависимости между эффективным значением измеряемого напряжения и выходным постоянным напряжением преобразователя, производят предварительную операцию калибровки коэффициента передачи преобразователя по коэффициенту формы кривой измеряемого напряжения с помощью калибратора, формирующего из измеряемого сигнала опорное напряжение той же формы и неизменное по эффективному значению, и изменяют коэффициент передачи-преобразователя до получения на цифровом вольтметре отсчета, соответствующего калиброванному (опорному) напряжению при последующей подаче измеряемого напряжения непосредственно на вход преобразователя.
