Реферат



Изобретение относится к судостроению , в частности к устройствам для подводной очистки корпусов судов и подводных сооружений. Целью изобретения является повышение качества очистки и производи телыюсти труда. Устройство дпч очистки содержит корпус щетки 5, внутри которого расположен вал 1, выполненный в виде ступицы со сферическим оболом Корпус щетки 5 сопряжен со сферическ ш ободом ступицы вала и соединен со ступицей посредством упругого элемента 3. 1 ит.

СОЮЗ СОВЕТСКИХ

СОЦИАЛ ИСТИН Е С К ИХ

РЕСПУБЛИК (я)ю В 63 В 59/08

ГОСУДАРСТВЕННЫИ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4616396/11 (22) 06.12.88 (46) 23.01.91, Бюл, М 3 (71) Ростовское центральное проектно-конструкторское бюро Научно-производственного объединения "Стапель" (72) В.В, Савинов (53) 629.128.6(088.8) (56) Авторское свидетельство СССР

N. 11111111993399, кл. В 63 В 59/08, 1984,,»Ы„„162227, 1 (54) УСТРОЙСТВО ДЛЯ ОЧИСТКИ (57) Изобретение относится к судостроению. в частности к устройствам для подводной очистки корпусов судов и подводных сооружений. Целью изобре-,ения является повышение качества очистки и производительности труда. Устройство для очистки содержит корпус щетки 5, внутри которого расположен вал 1, выполненный в виде ступицы со сферическим оболом. Корпус щетки

5 сопряжен со сферическ 1м ободом ступицы вала и соединен со ступицей посредс1вом упругого элемента 3. 1 ил.

1622273

Формула изобретения

Устройство для очистки, содержащее корпус, щетки с валом, имеющим ступицу со сферическим ободом, о т л и ч а ю щ в е с я тем, что, с целью повышения качества очистки и производительности труда, корпус щетки сопряжен со сферическим ободом ступицы вала и соединен с упомянутой ступицей посредством упругого элемента.

Составитель А.Логачев

Техред М.Моргентал Kopf c;,òîð Л.Бескид

Редактор С.Пекарь

Заказ 82 Тираж Подписное

ВНИИПО f осударственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5

Прои >водственно издательский комбинат "Патент". г, Ужгород, ул.Гагарина, 101

Изобретение относится к судостроению, в частности к устройствам для подводной очистки корпусов судов и подводных сооружений.

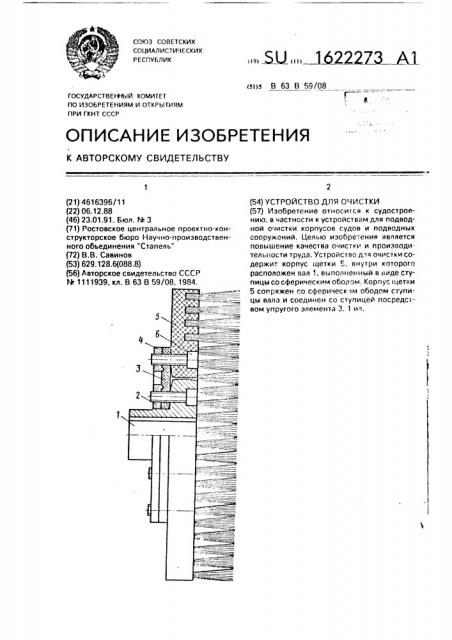

Целью изобретения является улучше- 5 ние качества очистки и повышение производительности труда, На чертеже изображен узел крепления щетки к приводному валу, общий вид.

Узел содержит выходной вал 1, выпол- 10 ненный в виде ступицы со сферическим ободом. С помощью прижимного кольца 2 один конец упругого элемента 3 прикреплен к несу цему ободу, а с помощью прижимного кольца 4 другой его конец крепится к корпу- 15 су щетки 5 посредством винтов 6.

При pabore устройства крутящий момент передается с вала 1 корпусу щетки 5 посредством упругого элемента 3, который демпфирует вибрационные и ударные на- 20 грузки, à также поз о»яет совершать угловые перемещения щетки 5 по сферической поверхности несущего обода вала 1 вследствие неровностей обрабатываемой nosepхности.

Повышение равномерности прилегания корпуса щетки ликвидирует пропуски необработанной поверхности, тем самым улучшая качество очистки, а уменьшенив вибрации снижает утомляемость водолаза, следовательно, повышает производительность его труда.
