Захват для листовых материалов

Захват для листовых материалов

Иллюстрации

Показать все

Реферат



Изобретение относится к подъемнотранспортному оборудованию, ь частности 2 к грузозахватным устройствам. Цель изобретения - повышение удобства в эксплуатации . Захват содержит двуплечие рычаги 2, стропы 3 со скобой 4, подхваты О, поижи- ,м 7 блоки 8 и 9 При использовании заха а прижимы 7 рэлмещэют на верхней кромке гииа 10, подхваты о завидят под нижнюю кромку лист 10 и , пси шс, 11 т транспортировку. Пр.1 этом за счет усилий в стропах 3 пист 10 надежно Аикгдтуетсч между подхватчми б и прихимгми 7. Захча может быть использован также для трянг,- портировки листов 10 из их горизонтального исходного положения. 2 з.п. ф-лы, 2 ил,

СОЮЗ СОВЕТСких

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

1622276 А ". ((9) ((! т (я)з В 66 С 1 28. 1/44

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4656171/11 (22) 28.02.89 (46) 23.01,91. 6юл. Ы 3 (71) Восточно-Казахстанское ре юнтностроительное специалиэированноэ управление треста "Казцветметремонт" (72) П.Ф. Дейнеко, С.А. Куриленко, В,А, Ки селев и В.И. Заклепкин (53) 621.86.061(088.8) (56) Авторское свидетельство СССР

М 984974, кл, В 66 С 1/28, 1981. (54) ЗАХВАТДЛЯ ЛИСТОВЫХ МАТЕРИАЛОВ (57) Изобретение относится к подъемнотранспортному оборудованию, а частности к (рузозах ватным уст райс -вам. цел ь;1зобретегия — говышение удобства в эксплуатации. Захват содержит двуплечие рычаги

2, стропы 3 со скобой 4, подхваты б, поиж.ь,ь 7:.(блоки 8 и 9. При испол;.зовлмии захе - а приж(мы 7 размещают на верхней кро. ке листа 10, подхыаты 6 завалят под нижн юю кромку лист э 10 и . Пои вс,1лт транспортировку, При этом за сче1 усилий в стропах 3 лист 10 надежно Ьиксггуется между подхватами 6 и прижимами 7. Захват может быть использован также для транспортировки листов 10 из их горизонтального исходного положения. 2 з,п. ф-лы, 2 ил, 1622276

Изобретение относится к подъемнотранспортному оборудованию, в частности к груэоэахватным устройствам.

Цель изобретения — повышение удобства в эксплуатации. 5

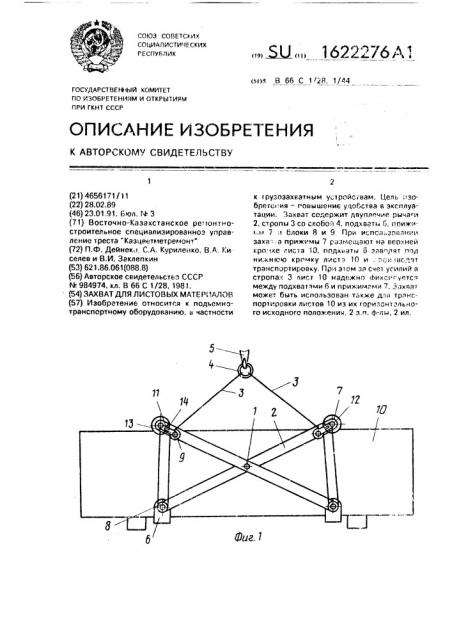

Н э фиг, 1 изображен захват, общий вид; на фиг. 2 — то же. вид сбоку.

Захват содерж т два соединенных осью

1 двуплечих рычага 2, гибкие стропы 3, сое,чиненные скобой 4 для навешивания на 10 крюк 5 подъемной машины, подхваты 6, при.кимы 7 и отклоняющие блоки 8 и 9.

Каждый строп 3 последовательно огибает блоки 8 и 9.

Каждый иэ подхватов 6 выполнен в виде 15 желоба, который по боковым поверхностям может иметь вертикальную насечку, Лист

10 заклинивается желобе, а насечка предотвращает скольжение листа 10 по желобу подхвата 6. Каждый из двух прижимов 7 20 выполнен в виде ц линдрического двухребордного ролика. Это позволяет без больших усилий перемещать захват по верхней кромке ли та 10. Блоки 9 закреплены таким образом, что под действием натяжения 25 стропов 3 они самоустанавливаются, Это обеспечивается тем, что обойма блока 9 состоит из двух частей, причем первая 11 обеспечивает его поворот вокруг оси 12, а вторая 13 связана г первой осью 14 распо- 30 ложенчой в плоскости, перпендикулярной оси 12.

Захват для листовых материалов работает следующим образом.

Но стоящими. вертикально лист 10 опу- 35 скается захват таким образом, чтобы прижимы 7 опустились на верхнюю кромку листа 10. При опускании захвата ниже нижние плечи рычагов 2 под действием собственного веса опускаются до тех пор, пока 40 подхваты 6 не смогут пройти под нижней кромкой листа 10. После этого перемещают захват н середину листа 10 и поднимают крюк 5 вверх. При этом плечи рычагов 2 сближаются. Затем осуществляется дальнейший подъем листа и его транспортировка

Захват и транспортировку листов 10 можно производить и при их исходном горизонтальном положении. При этом захват укладывают на лист 10, подводят под противоположные его кромки подхваты 6 и прижимы 7, при помощи стропов 3 выбирают зазоры между листом 10, подхватами 6 и прижимами 7 и производят подъем.

Формула изобретения

1. Захват для листовых материалов, содержащий два двуплечих рычага, гибкие стропы со скобой для навешивания на крюк подъемной машины, прикрепленные к верхним плечам рычагов, закрепленные на нижних плечах рычагов подхваты и шарнирно соединенные с рычагами прижимы для листа, отличающийся тем, что, с целью повышения удобства в эксплуатации, прижимы закреплены на концах верхних плечей рычагов, которые шарнирно соединены между собой, при этом захват снабжен размещенным 1 на каждом плече соответствующего рычага на осях направляющими блоками, причем каждый строп послвдовательно огибает блок нижнего плеча одного рычага и блок верхнего плеча другого рычага.

2. Захват поп.1, отличающийся тем, что блоки размещены на концах плеч рычагов.

3, Захватпоп,1, отличающийся тем, что прижимы выполнены в виде цилиндрических роликов.

1622276

1

Е

Фиг, 2
