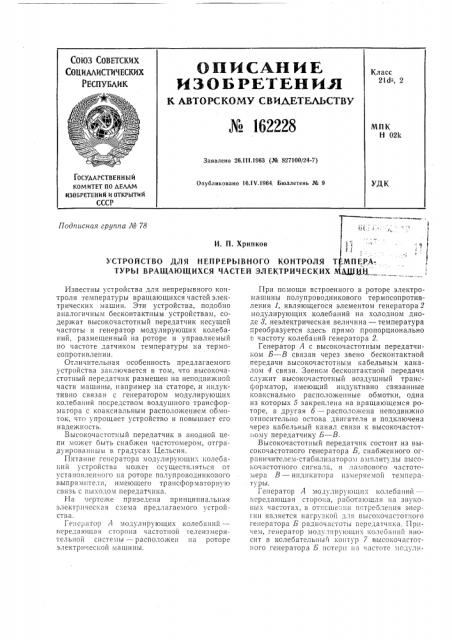

СОЮЗ СОВЕТСКИХ

Coueumnwem x

РеспуБЛик

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ № 162228

Класс

2143, 2

МПК н юж

Заявлено 26.111.1963 (№ 827100/24-7) ГОСУДАРСТВЕННЫИ

КОМИТЕТ ПО ДЕЛАМ

ИЗОБРЕТЕНИЙ И ОТКРЫТИИ

СССР

Опубликовано 16.1Ч.1964, Бюллетень № 9

УЛК

Подписная группа № 78

И. П. Хрипков ь

УСТРОЙСТВО ДЛЯ НЕПРЕРЫВНОГО КОНТРОЛЯ ТЕМПЕРА-.

ТУРЫ ВРАЩАЮЩИХСЯ ЧАСТЕЙ ЭЛЕКТРИЧЕСКИХ A13JJJQH

Известны устройства для непрерывного контроля температуры вращающихся частей электрических машин. Эти устройства, подобно аналогичным бесконтактным устройствам, содержат высокочастотный передатчик несущей частоты и генератор модулирующих колебаний, размещенный на роторе и управляемый

lio частоте датчиком температуры на термосопротивлении.

Отличительная особенность предлагаемого устройства заключается в том, что высокочастотный передатчик размещен на неподвижной части машины, например на статоре, и индуктивно связан с генератором модулирующих колебаний посредством воздушного трансформатора с коаксиальным расположением обмоток, что упрощает устройство и повышает его надежность.

Высокочастотный передатчик в анодной цепи может быть снабжен частотомером, отградуированным в градусах Цельсия.

Питание генератора модулируюших колеба1 ий устройства может осуществляться от установленного а роторе полупроводникового выпрямителя, имеющего трансформаторную связь с выходом передатчика.

На чертеже приведена принципиальная электр!!ческая с 1ема предлагаемого»строп ства.

Генератор I1 модулирующих колебаний— переда1ощая сторона частотной телеизмерительпой системы — расположен на роторе электри !еской машины.

При помощи встроенного в роторе электромашины полупроводникового термосопротивления I, являющегося элементом генератора 2 модулирующих колебаний на холодном диоде 8, неэлектрическая величина — температура преобразуется здесь прямо пропорционально и частоту колебаний генератора 2.

Генератор А с высокочастотным передатчиком Б — В связан через звено бесконтактной передачи высокочастотным кабельным каналом 4 связи. Звеном бесконтактной передачи служит высокочастотный воздушный трансформатор, имеющий индуктивно связанные коаксиально расположенные обмотки, одна из которых 5 закреплена на врагцающемся роторе, а другая б — расположена неподвижно относительно остова двигателя и подключена через кабельный канал связи к высокочастот1 î»у передатчику Б — B.

Высокочастотный передатчик состоит из высокочастотного генератора Б, снабженного ограничителем-стабилизатором амплитуды высокочастотного сигнала, и лаAII!01301 частотомера  — индикатора измеряемой температуры.

Генератор А модулирующп. колебаний— передающая сторона, работающая а звуковых частотах, в от.!clliB: ш потрсоления энер1 ии является нагр»зко!! д, i i Высокочастотного генератора Б радиочастоты передатчика. Причем, генератор модулпруюшпх колебаний вносит в колебательнь й! контур 7 высокочастотного генератора Б потер!1 па частоте модули№ 162228

Г

1 !

i)

lg

Яу

Составитель И. Кондрашова

Редактор Г. М. Печоров Тсхред Ю. В. Баранов Корректор Т. Д. Хромпева

Поди. к печ. 26/V — 64 г. Формат бум. 60 >< 90>/8 Объем 0,23 изд. л.

Заказ П60/13 Тираж 925

ЦНИИПИ Государственного комитета по делам изобретений и открытий СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр, Сапунова, 2 рующих колебаний, прямо пропорциональных измеряемой температуре, Это регистрируется по пульсации постоянной составляющей анодного тока генераторной лампы 8 при помощи лампового частотомера В, шкалу которого можно отградуировать в градусах Цельсия.

Питание генератора модулирующих кслебаний осуществляется от установленного на роторе полупроводникового выпрямительного моста 9, имеющего трансформаторную связь с выходом передатчика. Через выпрямительный мост 9 к клеммам а и б питания генератора 2 подключена также обмотка 5 воздушного трансформатора.

Предмет изобретения

1. Устройство для непрерывного контроля температуры вращающихся частей электрических машин, содержащее высокочастотный передатчик несущей частоты и генератор модулирующих колебаний, размещенный на роторе и управляемый по частоте датчиком температуры на термосопротивлении, о т л и ч а ющ е е с я тем, что, с целью упрощения устройства и повышения его надежности, высокочастотный передатчик размещен на неподвижной части машины. например на статоре, и индуктивно связан с генератором модулирующих колебаний посредством воздушного трансформатора с коаксиальным расположением обмоток.

2. Устройство по п. 1, отл и ч а ю щееся тем, что передатчик в анодной цепи снабжен частотомером, отградуированпым в градусах

Цельс.ия.

3. Устройство по пп. 1 и 2, о т л и ч а ющ е е с я тем, что питание генератора модулирующих колебаний осуществлено от установленного на роторе полупроводникового выпрямителя, имеющего трансформаторную связь с выхсдом передатчика.
