Сырьевая смесь для получения строительного материала
Иллюстрации
Показать всеРеферат
Изобретение относится к получению искусственных камней, в частности к использованию отходов обогащения ГУД в составе смесей для легких строителылих материалов, и может Рыть использопано я строительной, горнорудной и других отраслях народного хозяистпа. С целью снижения объемной млсгы сырье па ч смесь содержит, г.лс.%: зогы ТЭЦ 26-32; жидкое стекло 2,0- 2,15; апкнлсульфат 0,15-0,2; хвосты обогащения руд - остальное. ИзоО- ретение позволяет снизить объемную массу материала до 706-746 кг/м. 5 таГш.

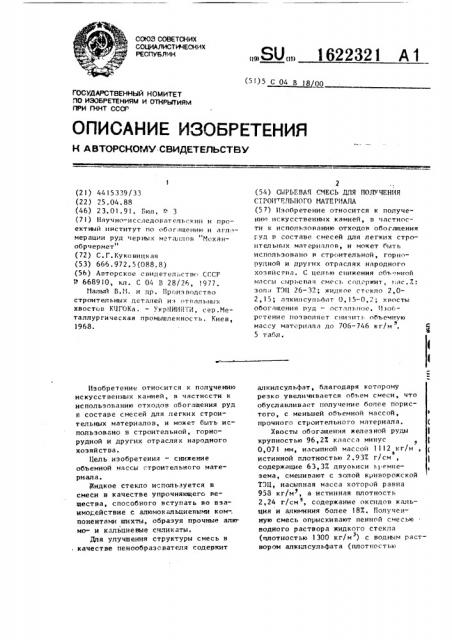

СОЮЗ СОВЕТСНИХ
СОЦИАЛИСТИЧЕСНИХ
РЕСПУБЛИК
ОПИСАНИЕ ИЗОБРЕТЕНИЯ
H А BTOPCHOFAY СВИДЕТЕЛЬСТВУ
ГОСУДАРСТВЕННЫЙ КОМИТЕТ
l0 ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ
ПРИ ГКНТ СССР (21) 4415339/33 (22) 25.04.88 (46) 2 3. 01. 91 Вюп, " 3 (71) Научно-исследоватепьский и проектный институт по обогащению и агл.>-" мерации руд черных металлов Механобрчермет (72) С.Г.Куковицкая (53) 666.972.5(088.8) (56) Авторское свидетельствг СССР
Р 668910, кл. С 04 D 28/26, !977.
11алый В,М. и др. Производство строительных деталей и отвалы ых хвостов К11ГОКа. — УкрНИИНТ11, сер. Металлургическая промьпвленность. Киев, 1968Изобретение относится к пол11чению искусственных камней, в частнссти к использованию отходов обогащения руд
s составе смесей для легких строительных материалов, и может быть использовано в строительной, горнорудной и других отраслях народного хозяйства.
11ель изобретения — снижение объемной массы строительного материала.
1Хидкое стекло используется в смеси в качестве упрочняющего вещества, способного вступать во взаимодействие с алюмокальцневыми ком-. понентами шихты, образуя прочные алюмо- и кальциевые силикаты, Дпя улучшения структуры смесь в качестве пеиообразсвателя содержит
ÄÄSUÄÄ 1622321 А 1
2 (54) СЫРЬЕВАЯ СМЕСЬ ДЛЯ ПОЛУЧЕНИЯ
СТРОИ "ГЛУПОГО МАТЕРИАЛА (57) Изобретение относится к получению искусственных камней, в частности к использованию отходов обогащения руд в составе смесей для легких строителыглх материалов, и может быть использовано в строительной, горнорудной и других отраслях народного хозяйства. С целью снижения объ ..мной массы сырьевая смесь сод"ржит, мас.7.: зопа ТЭ11 26-32; жидкое стекло 2,02,15; апкилсульфат 0,15-0,".; хвосты обогащения руд — остальное. 11зобретение позволяет снизит, объемную массу материала до 706-746 кг/м
5 табл. апкилсульфат, благодаря которому резко увеличивается объем смеси, что обуславливает получение бопее пористого, с меньшей объемной массой, прочного строительного материала. (Хвосты обогащения железной руды крупностью 96,2Х класса минус
0,071 мм, насыпной массой 1112 кг/M истинной плотностью 2.937 г/см содержащие 63,37 двуокиси к1 емнеэема, смешивают с золой криворожской
ТЗЦ, насыпная масса которой равна
958 кг/м, а истинная плотность
2,24 г/см, содержание оксидов кальция и алюминия более 187 Полученную смесь опрыскивают пенной смесью водного раствора жидкого стекла (плотностью 1300 кг/м ) с водным растз вором апкклсульфата (плотностью
1622321
Остальное щения руд
Т а б л и и а 1
Содералнне а иеюнентое, мас.2
FeO Fe80 ° !ВО 830 A)203 Сао 080 Р ОГ g)+ С
Отлоды прантаодстаа
СО2 8 пи п
Хенст < oeoгеенна на пеанла Руд
62,171 3,43 0,88 2,9 0,339 1,91
12,3 6.1
3,1
1,)$ 0,06 8,4
0 092 40 0 16 9 1 6 0 98 - 3 7 23 7 - 0 44 9 928 э оп а T)ll
Та бли ца 2
1,8
2,2
2,7
2,6
2,1
2 15 P 15 77 70 880
2,15 0,15 71,70 738
2 15 О 15 68 40 706
2,15 0,15 65,70 703
2,15 0,15 57,70 698
26
29,3
32
1
3
1100 кг/мэ), взятыми в соотношении
9: l, и перемешивают в течение 3-4 мин.
Приготовланную сырьевую смесь выдерживают 15-20 мин и окомковывают в чашевом грануляторе диаметром 1 м, подавая на сырьевую смесь водный раствор оставшегося жидкого стекла.
Полученные окатыши диаметром 18-20 мм выдерживают в течение 4 ч и подвер- 10 гают автоклавированию в режиме 1,57,0 - 1,5 при 185 С и давлении )О ати.
Химический состав сырьевых материалов приведен в табл. 1.
Характеристика строительного ма- 15 териала в зависимости от массовой доли золы ТЭЦ, алкилсульфата и жидкого стекла 33 сырьевой смеси приведена в табл. 2-4 соответственно.
1<ак следует из табл. 2-4, лучшие 20 результаты (минимальная объемная масса при максимальной прочности) получеж при предлагаемом соотношении компонентов в сырьевой смеси.
Проведены сопоставительные опыты 25 по получению строительного материала иэ известной сырьевой смеси. Физикомеханические свойства полученного строительного материапа определяют
33 соответствии с ГОСТом, Результаты опытов приведены в табл. 5, Формула изобретения
Сырьевая смесь для получения строительного материала, включающая хвосты обогащения руд, упрочняющие добавки и пенообраэователь, о т л и— чающая с я тем, что, с целью снижения насыпной плотности строительного материала, она в качестве упрочняющих добавок содержит золу
ТЭЦ и жидкое стекло, а в качестве пенообразователя — алкилсульфат при следующем соотношении компонентов, мас.Х:
Зола ТЭЦ 26 — 32
)1(идкое стекло 2 — 2,15
Алкилсульфат О, 15- 0,2
Хвосты обога! 622321
Таблица 3
Содержание компонентов смеси, Х
Смесь
Прочность на сжатие, ИПа
Объемная масса, кг/и
Зола ТЭЦ
Жидкое стекло
Анкил- Хвосты сульфат обогащения
Таблица 4
Содержание компонентов смеси, X Объемная
Прочность на сжатие, ИПа
Смесь масса, кг/и
Зола ТЭЦ %;дкое ЛлкилХво. ы обогащения стекло сульфат
29) 3 1,8 0,15 774
29,3 2,0 0,15 746
293 2,1 0 15 716
29,3 2,15 0,15 706
29,3 2,3 О, 15 761
Таблица 5
Содер кание, Х
Водопоглощение, Х
Прочность Марка на сжатие, мороМПа зостойСмесь бъемная масса, кг/м кости
МрЗ
1,49
2,7
706
29,3
2, 15
0i1S
68,40
800-900 6, 0-7, 4 15
Зола ТЭЦ
Жидкое стекло
АлкилсульФат
Хвосты обогameния
Известная
2;,3
29,3
29,3
29,3
29,3
2, 15
2, 15
2,15
2,15
2, 15
0,1
0,15
0,18
0,2
0,3 (8,45
68,40
68,37
68,37
68,25
68,75
68,55
68,45
68„40
68,25
284
706
708
709
711
3,3
2,7
2,6
2,4
2,1
1,6
2,1
2,4
2,7
2,9
