Композиция для защиты гидрозолоулавливающего оборудования

Композиция для защиты гидрозолоулавливающего оборудования

Иллюстрации

Показать все

Реферат



Изобретение относится к промышленности стройматериалов и может быть испольэопано для защиты гндрозолоулавливающего оборудования от износа. Цель изобретения - сокращение срока схватывания композиции. Композиция для защиты гидрозолоулавливающего оборудования содержит, мас.%: жидкое стекло 27-32, песок 1-18, красный шлам 5-10, фосфорный шлак остальное, Изобретение позволяет снизить срок схватывания до 5-24 мин. 1 табл.

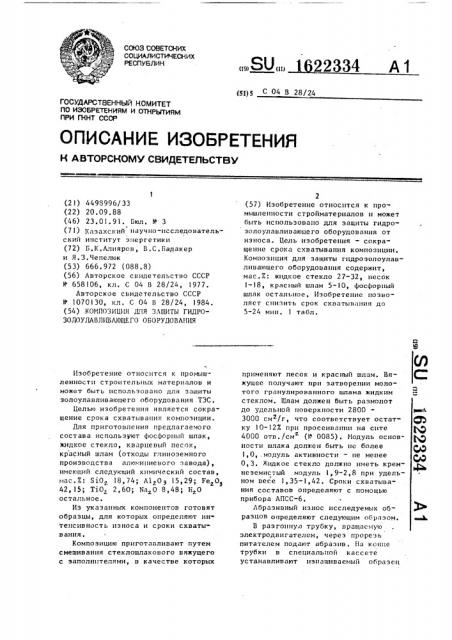

2334 А 1

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (19) (И) щ) 5 С 04 В 28/24

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫИ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И OTHPblTHRM

ПРИ ГКНТ СССР (21) 4498996/33 (22) 20.09.88 (46) 23.01.91. Бюл. М 3 (71) 1<азахский научно-исследовательский институт энергетики (72) Б.К.Алняров, В.С,Бадакер и Я,З.Чепелюк (53) 666.972 (088.8) (56) Авторское свидетельство СССР

1(658106, кл. С 04 В 28/24, 1977.

Лвторское свидетельство СССР

II 1070130 кл ° С 04 В 28/24, 1984. (54) КОМПОЗИЦИЯ ДЛЯ ЗАЩИТЫ ГИДРОЗОЛОУЛАВЛИВЛЮЩЕГО ОБОРУДОВЛЦИЯ

Изобретение относится к промышленности строительных материалов и может быть использовано для защиты золоулавливающего оборудования ТЭС.

Целью изобретения является сокращение срока схватывания композиции °

Для приготовления предлагаемого состава используют фосфорный шлак, жидкое стекло, кварцевый песок, красный шлам (отходы глиноземного производства алюминиевого завода), имеющий следующий химический состав, мас. 7.: S iOz 18, 74; А1 0 э 15, 29; Fe О

42,15; Т О 2,60; Na О 8,48; И О остальное.

Из указанных компонентов готовят образцы, для которых определяют интенсивность износа и сроки схватывания.

Композицию приготавливают путем смешивания стеклошлакового вяжущего с заполнителями, в качестве которых (57) Изобретение относится к промышленности стройматериалов и может быть использовано для защиты гидрозолоулавливающего оборудования от износа. Цель изобретения — сокращение срока схватывания компоэиц)ш.

Композиция для защиты гндрозолоулавливающего оборудования содержит, мас,7: жидкое стекло 27-32, песок

1 — 18, красный шлам 5-10, фосфорный шлак остальное, Изобретение позволяет снизить срок схватывания до

5-24 мин, l табл. применяют песок и красный шлам. Вя- С жущее получают прн затворенни молотого гранулированного шлама жидким стеклом. Шлам должен быть размолот до удельной поверхности 2800

3000 см /г, что соответствует остат- ф ку 10-12Х при просеивании на сите

4000 отв./см (I" 0085). Модуль основ- ф ности шлака должен быть не более СФ

1, О, . модуль активности — не менее е

О, 3. Жидкое стекло должно иметь крем- р неземистый модуль 1,9-2,8 при удельном весе 1,35-1,42. Сроки схватывания составов определяют с помощью прибора АПСС-6, Лбразивный износ исследуемых об-,Ь» разцов определяют следующим образом. Й.

13 разгонну,о трубку, вращаемую электродвигателем, через прорезь питателем подают абразив. Иа конце трубки в специальной кассете устанавливают иэнашнваемый образец

1622334 энергии за счет снижения простоев всего энергооборудования.

Составы с содержанием красного шлама, равным !IX дают хорошие ре зультаты по срокам схватывания (8,5 мин), однако при этом заметно возрастает интенсивность износа (1,54 кг/см с).

Состав 6 обеспечивает наименьшее время схватывания (5 мин) и может быть успешно примечен в отдельных случаях, при менее жесткиа требованиях к износостойкости. раэец исследуемого состава, на который выбрасывается абразив. В качест-.ве последнего используют песок.

Скарость абразивного износа опреде5 ляют по формуле

Дв а

Л ° где Дш — изменение массы образца;

S - иэнашиваемая площадь обЛю разца; ь - время износа.

Навеска абразива и время его подачи во всех случаях постоянны.

В таблице представлены характерис- 15 тики различных составов.

Использование предлагаемой композиции позволяет уменьшить сроки схватывания, сохраняя при этом высокие износостойкие свойства по сравнению с известной композицией (составы 7, 8).

Уменьшение сроков схватывания композиции позволит использовать способ механизированного нанесения за- 25 щитного состава. Это не только снижает трудозатраты, но и уменьшает сроки пребывания золоулавливающего оборудования в ремонте. Последнее позволит увеличить выработк: электро- 30

Формула изобретения

Композиция для защиты гидрозолоулавливающего оборудования, включающая жидкое стекло, фосфорный шлак и песок, отличающаяся тем, что, с целью сокращения срока схватывания, она дополнительно со т держит отходы глиноземного производства — красный шлам при следующем соотношении компонентов, мас. 7:

Жидкое стекло 27-32

Песок 1-18

Красный шлам 5-10

Фосфорный шлак. Остальное

Содержание компонентов, мас. Х

Интенсивность из

Срок схватывания, мин

Состав

Жидкое Фосфорный Заполниie b стекло шлак

Песок Красный шлам носа, кг/и с

2

4

6

27

27

32

1,27

0,98

0,83

0,83

1,23

1,35

0,75

1,20

22

28

19

5

5

59

59

59

59

63

1

4 б

18

13

23

П р и и е ч а н и е. Составы 1-4 — предлагаемая композиция с постоянным содержанием заполнителя (1!7), 1

Составитель Г.Тульский

Корректор С,!!!евкун

Редактор Н,Гунько Техред д.Олийнык

Заказ 85 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-издательский комбинат 1!атент", r.Óærîðîä, ул. Гагарина,101
