СОВз СОВятских

Социллистических

Рисп ьлик

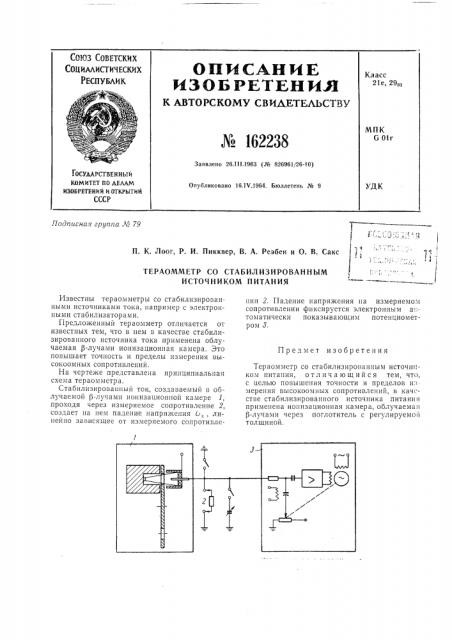

ОПИСАНИЕ

ИЗОБРЕТЕНИЛ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ № 162238

Класс

21е, 29„

МПК

G O1r

Заявлено 26.111,1963 (№ 826961/26-10) ГОСУДАРСТВЕН Н Ы и

КОМИТЕТ ПО ДЕЛАМ

ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

СССР

Опубликовано 16,1Ч.1964. Бюллетень № 9

УДК

Подписная аруппа М 79

П. К. Лоог, P. И. Пикквер, В. А, Реэбен и О. В. Сакс

ТЕРАОММЕТР СО СТАБИЛИЗИРОВАННЫМ

ИСТОЧНИКОМ ПИТАНИЯ

Известны тераомметры со стабилизированными источниками тока, например с электронными стабилизаторами.

Предложенный тераомметр отличается от известных тем, что в нем в качестве стабилизированного источника тока применена облучаемая р-лучами ионизационная камера. Это повышает точность и пределы измерения высокоомных сопротивлений, На чертеже представлена принципиальная схема тераомметра.

Стабилизированный ток, создаваемый в облучаемой Р-лучами ионизационной камере 1, проходя через измеряемое сопротивление 2, создает на нем падение напряжения Ь,, линейно зависящее от измеряемого сопротивления 2. Падение напряжения на измеряемом сопротивлении фиксируется электронным a!: томатически показывающим потенциометром 8.

Предмет изобретения

Тераомметр со стабилизированным источником питания, отличающийся тем, что, с целью повышения точности и пределов из мерения высокоомных сопротивлений, в качестве стабилизированного источника питания применена ионизационная камера, облучаема 1

Р-лучами через поглотитель с регулируемой толщиной.
