Смазочная композиция

Смазочная композиция

Иллюстрации

Показать все

Реферат



Изобретение касается смазочных веществ, в частности смазочной композиции для использования в мзшинои приборостроении при смазке узлов трения машин и механизмов. Цель - повышение антифрикционных, противоиэносных и нагрузочных характеристик смазки. Для этого используют состав, содержащий, мае. присадка 0,2-1,0; диалкил-С--Св-адипинат 10-30, нефтяное или синтетическое масло - до 100. В качестве присадки используют смесь 1-Октил-3-метили 1-октил-5-метктпиразолов в соотношении (молярнпм) 2:1. Предлагаемая композиция может быть использована для улучшения смазочных характеристик любого масла. 1 табл. ifi С С

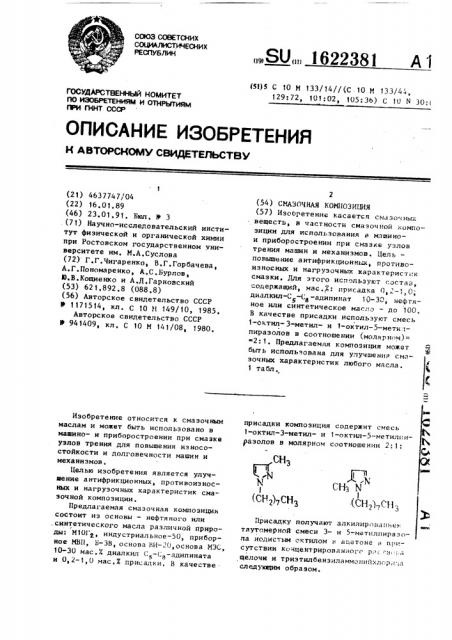

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н А ВТОРСНОМУ СВИ4ЕТЕЛЬСТВУ

Х". 3

1 (СН 1 СН;

Л

I (СР2) 7СНЗ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 463 7 74 7/04 (22) 16. 01. 89 (46) 23.01.91. Бюл. У 3 . (71) Научно-исследовательский институт физической и органической химии при Ростовском государственном университете им. М.А.Суслова (72) Г.Г.Чигаренко, В.Г.Горбачева, А.Г.Пономаренко, А .С.Вурлов, Ю.В.Кощиенко и А.Д.Гарновский (53) 62 1.892.8 (088,8) (56) Авторское свидетельство СССР

Ф 1171514, кл. С 10 М 149/10, 1985.

Авторское свидетельство СССР

It 941409, кл. С 10 М !41/08, 1980.

Изобретение относится к смазочным маслам и может быть использовано в машино- и приборостроении при смазке узлов трения для повышения нэносостойкости и долговечности машин и механизмов.

Целью изобретения является улучшение антифрикционных, противоиэносных и нагрузочных характеристик смазочной композиции.

Предлагаемая смазочная композиция состоит иэ основы — нефтяного или .синтетического масла различной природы: М10Г, индустриальное-50, приборное МВП, b-ЗВ, основа ВИ-20,основа МЭС, 10-30 мас.% диалкил С -(. з-адипината и 0,2-1,0 мас.Ж присадки. В качестве

„„SU„„1622381 А 1 (51)5 С 10 М 133/14//(С 10 М )33/44, 129: 72, 101: 02, 105; 30) C 10 N 30: <

2 (54) смАВочнАя композиция (57) Изобретение касается смазо ньгл веществ, в частности смазоч ной композиции для использования н машинок приборостроении при смазке узлов трения машин и механизмов. Цель— повышение антифрикционнык, противоиэносных и нагрузочных характерист ;к смазки. Для этого используют состав, содержащий, мас. %: присадка О,:-1 „0; диалкил-С -(; < -адипинат 10-30, нефтяное нли сйнтетическое масло — до 100, В качестве присадки используют смесь

1-октил-3-метил- и 1-октнл-5-мети пиразолов в соотношении (молярном)=

2: 1. Предлагаемая композиция может быть использована для улучшения смазочных характеристик любого масла.

1 табл. присадки композиция содержит смесь

1-октил-3-метил- и 1-октил-5-метилпиразолов в молярном соотношении 2:1:

Присадку получают алкилирова ие . таутомерной смеси 3- и 5-метнлпиразола нодистым октилом н ацетоне н присутствии концентрированвогс р:с "в ..а щелочи и триэтнлбенэиламмопийхлорл à следующим образом.

1622381

? 10 г/си

Основа и диалкилади- Концентрация, " а"с "/ Р«,!с» » пинат (эфир) Ииа

Эфир Прис.адкз

Основа БИ-20 + ди милади!«и!«ат

0,073

0,038

О, 021

О, 020

О, 018

О, 018

0,018

0,017

11,45

4,65

2,48

2,21

2,07

1,86

1,84

1,78

57

64

91

98

104

112

1 I «

0»1

О>2 (), 3 (), 5

0,8

0,5

О,Я

Растворяют 16,4 r (0,2 моль) таугомер ной смеси 3- и 5-метилпиразола в 110 мл 5%-ного едкого кали, добавпяют 100 мл ацетона и О, 1 г тризтилбензиламмония хлористого. Затем к полученной смеси при комнатной температуре и перемешивании по каплям добавляют в течение 15 мин 52,81 г (0,22 моль) иодист01"о октила и пере- 10 мешивают еще 5 ч. Образовавшийся осадок иодистого калия отфильтровывают» ацетоновый слой отделяют, ацетон отгоняют в вакууме водоструйного насо»а, а остаток перегоняют в вакууме>

:обирая фракцию, кипящую при 145160 (, при 1() мм рт.ст. Выход желтоватого масла 24»1 г (62М).

Найдено, l: С 7 3,99, Н 11, 58, ."! 14, 50

«и

С, Н (z

Вычислено, . : С 74, 17, H 11,41, () j4 42, Пс данным газожидкостной хромато— графин продукт, еакц««и содерж««т 1 — 25 .ктил-3-метил- и 1-октил-5-метилпира«о«! в молярном соотношении 2:1.

Смазочную ком:«озицию получа«от сме! иванием комиснентов при нагревании около 100 С и интенсивном перемеши- 30 ванин.

Смазочные свойства исследуют на ма!ш«не Top!IQHol трения, Подвижные образцы диаметром 6 мм и неподвижны» плашки изгот )вляют из стали 45, Обь-:м

3, масляной ванны 35-40 см", Средняя скорость ско««ьже!«««я 0,8 м/с, Нагруже-. ние eòóïåí÷ «, ое. Цл««тельность испытаний 5 ч. Образцы обрабатывают до 8-го класса чи»тоты и обез;«э!ривают диэтиловым эфиром и ацетоном. Фиксируют максимальнук«нэ грузя у (P, ) выше

>ho кс которой не реа:«изуется устойчивы«! режим трения и ко:«Аф>«циент трения («,. ).

И.«««о» определяют по разнице массы до и ««осле испытаний, Интенсивность износа определяют по формуле

z = (;/s где (— поте я массы образцов;

8 — площадь контакта;

L — путь трения.

;(а!«н««е трибометрических, испытаний приведе«ы в таблице. Известная композиция содержит, мас,%: 2-тиазолилазо-(3-нафтол 0,2; диоктиладипинат 30; нефтяное или синтетическое масло остальное.

Сравнение результатов испытаний предлагаемой смазочной композиции с известной свидетельствует о значите..«пном у;«учшении антифрикционных, нагрузочных и противоизносных харакTcj«lieï««;. При этом смазочные свойства

KoMlloçèöèè не зависят от природы испо>«ьзуе««ого масла. Композиция может . быть использована для улучшения смазочных характеристик любого масла.

Фор мула из обре тения

Смазоч! «я композиция, содержащая

«ефтяное ««ли синтетическое масло, дпал;«л: С,-С„ -адипинат и присадку, о г;! i! « B Eo lH, а я с я тем, что, с целью у;«учшения антифрикционных про гиноизносных и нагруэочньгх характеэпст:«к, композиция содержит в качетве пр;«садки смесь 1-октил-3-метили 1- «ктнл-5-метил пираэолов в моляр- . ном соотно«««ении соответственно 2: 1

«ри следующем соотношении компонентов в смазочной композиции, мас.7.:

При .«;:,ка 0,2-1,0

Диа.«кил-С -С 5 8 адипинат 10-30

Нед«тяное или синтетическое масло До 100

1622381

I1pr1.1ол i! нп>: i,> 1. и и

1юа с тр

MIla

10, г /см

0>8

1,0

1,0

0,1

0,2

0,3

0,5

0,8

0 5

1,0

0,8

1,0

1,0

0,3

0,8

0,5

1,0

0,8

76

58

103

108

114

116

121

О,С38

О 0". ° 5

0,020

О> 019

0,017

0,017

О, 016 с п

8,11

1,95

1>84

1,6»

1,61

1,58

0,3

0>5

0,8 и,8

1>0

Известная

88

1 l5

118

122

О, 025

О, 041

О, 019

О, 017

0,016

2>54

5,91

1,76

1,65

1,54

20 и,5

0>8

0,8

Известная

83

58

122

126

f17

121

О, 031

О, 047

0,017

0,016

О, 015

0,048

О, 018

0,016

0,016

3,34

9, 12

1,85

1 ° 64

1,61

6,38 t, 98

1,64

1,58 композиция

Масло Б-ЗВ

0,5

0,8

Основа М9С г о> 3

1.,, !

J,8

Известная

О, 036

0,Gf4

О, 029

3, 48

1,0

1 8

1, 38

86 композиции

Основа и диалкиладипинат (эфир) Основа ВИ-20 + диоктиладипинат

Индустриальное-50 +

+ ди1 ексиладипинат

Известная компоэиция

Масло M10I + диок2 тиладипинат композиция

Масло ТАЛ-158 +

+ диоктиладипинат

K OM II O ЭИ ЦИ Я

Масло ТСП-10 +

+ диоктиладипинат

Известная

Концентрация > мас „7, Эфир Прис;: ка

116

116

59

71

101

106

114

118

123

1?б

99

112

118

0,О17

0,017

0,017

О, 068

0,031

О, 021

0,019

0,018

0,017

OiO17

О, 016

Р>015

0,01

О 014

0,071

О, 022

О, .>19

0,019

0,018

0,018

1,75

1, 76

1,75

10, 86

4,11

2,11

1,96

1,84

1,75

1,71

1,65

1,52

1, >8

1,47

1 1, 15

2> 16

?,07

1,91

1> 6
