Устройство для управления рабочими органами технологической машины при пропуске шва ткани

Устройство для управления рабочими органами технологической машины при пропуске шва ткани

Иллюстрации

Показать все

Реферат



Изобретение относится к текстильной промышленности. Цель изобретения - расширение технологических возможностей и повышение надежности устройства в работе . Шов ткани воздействует на датчик 2 и переводит триггер 6 в единичное состояние , разрешая запись в счетчик 8 команды из ПЗУ 11. Одновременно с этим на вход счетчика 8 поступают импульсы с датчика 1 скорости. При прохождении количества импульсов, соответствующего прохождению шва от датчика до первых рабочих органов, на выходе счетчика 8 формируется сигнал переноса, вызывающий срабатывание счетчика 9 и появление на выходе дешифратора 10 сигнала, управляющего положением рабочих органов. При этом в счетчик 8 записывается новая команда, ответствующая длине наработанной ткани . Затем цикл работы повторяется Если в рабочую зону машины в момент прохождения шва вышел второй шов, срабатывает триггер 7, сигнализируя об аварийной ситуации 1 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕспуБлик (si)s D 06 С 13/02

ГОСУДАРС ВЕННЫИ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ri ИМ

15 (21) 4621613/12 (22) 19.12.88 (46) 23,01.91. Бюл. М 3 (71) Ивановский текстильный институт им.

М.В.Фрунзе (72) А.К,Расторгуев, С.Ю.Павлычев и С.Э. Быстров (53) 677,057 (088.8) (56) Авторское свидетельство СССР

М 1060725, кл. D 06 С 13/02, 1982, (54) УСТРОЙСТВО ДЛЯ УПРАВЛЕНИЯ РАБОЧИМИ ОРГАНАМИ ТЕХНОЛОГVIVEСКОЙ МАШИНЫ ПРИ ПРОПУСКЕ ШВА

ТКАН И (57) Изобретение относится к текстильной промышленности, Цель изобретения — расширение технологических возможностей и повышение надежности устройства в работе. Шов ткани воздействует на датчик 2 и,,5U, 1622464 А1 переводит триггер 6 в единичное состояние, разрешая запись в счетчик 8 команды из ПЗУ 11. Одновременно с этим на вход счетчика 8 поступают импульсы с датчика

1 скорости. При прохождении количества импульсов, соответствующего прохождению шва от датчика до первых рабочих органов, на выходе счетчика 8 формируется сигнал переноса, вызывающий срабатывание счетчика 9 и появление на выходе дешифратора 10 сигнала, управляющего положением рабочих органов. При этом в счетчик 8 записывается новая команда, соответствующая длине наработанной ткани. Затем цикл работы повторяется. Если в рабочую зону машины в момент прохож- . дения шва вышел второй шов, срабатывает триггер 7, сигнализируя об аварийной ситуации. 1 ил.

1622л64

»,|зобрете -;.|хс от»;Г»си»!.я к т:;vc «пп, >,й, П РС МЬi ШЛBН НОСТИ.

Цель изобретения — рпсширсн||.-.. технологи ескил возможнос-.ей!n пов-!f сние !B деж»-»асти в работе.

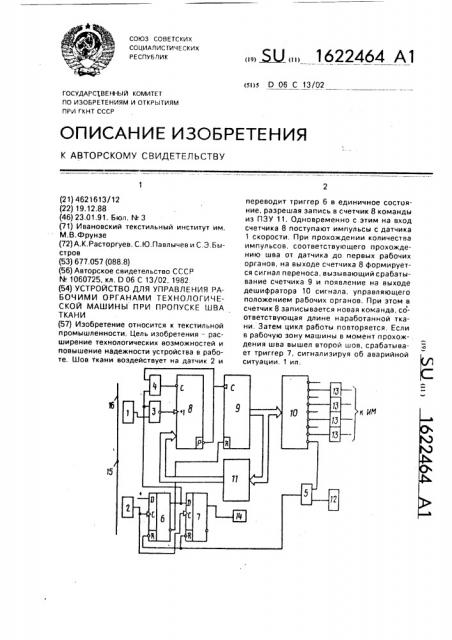

;!а |сртежс предст лпенз:труктурнзя схсмз устройства.

УстройcTBo саста.|т из датчика 1 скорос-.и, датчика 2 о!EB cxB In! 3-5, выполняю-! ц |х функци:О ключей, триггеров 6 и 7,,:;:..а::-, о.с с стчи:. а 8 с предустановкой, дво: ч.fc fo счc T÷fnкз 9, дешифратора 10, блока l1 т|; !»aT | (пас»оянного запоминающего устройс|аз), блока 12 начальной установки и формирователей 13 команд на исполнительIIIëå fnr.хан«з; |ь». Б|,»хад датчика 1 связан с

-.ходом схе-.;".|ы И 3 .:тарой вход которого, |с,;info .н к Г |ход J тоиггера 6, входу схемы

i 1 4 и и| Формационном, входу триггера 7.

В |ход схе .;| | И 3 спяза -. со счетным входом

-. I». И. : а 8. l f!XB rf » 1B f »8KB 2 LU Bcf BI» .f1 IO IPH Hd с:,;:-тные ";;.Одь» три-,герав 6 и 7, информаци-. ë,. ". вход триггера 6 подключен к потенциалу»o;ii focêo.i "1", Входы установки нуля

T p»IããBp.I »B 6 и 7 подключены к выходу схемы ! ". |". BBрсн ы» | Бь»ход Tp!BÃÃBBB 6 Г vfI а-!ен

|;:| пх.>;: .,сто| ос:,. Пуля с |Гт ill!;." >., Оямо; ;; | ;од TpèÃÃñ0ç 7 падкл|ачен к бл»оку 1 » сиГ

::ализ .;ции (аварийного oткпюченич ра,.»очих оргз»|ов). Выход счетчика 8 подкл|ачен к инфl3r>»f ldЦИО| |Н ЫМ ВЫХОДаМ ПОСТОЯ»|НОГО ЗаПО минающега устройства (ПЗУ) 11, а выход переноса счетчика 8 соединен со счетным входом счст |ика 9. Выходы последнего сяззны ". входами де |ифратора 10 и здрес:«>I". : B>:oäB»nèÏ3Ó 11. Выходы дешифраторз 10 падклlî Iень, к иcïопнитoëьным .":, ха»|измам, управля ащим положением ра»ба »их и .ганов технологической мзш»ины»»ере". формирователи 12 команд. Последний выход дешифраторз 10 связан с вхсдом схеИ 5, втапой вход ко|арой соединен со

c::."|О,| 1 2 Hзчзл ьной установки.

Устро IcTB0 работает следуюгцим Оорз зам, При включении устройства блок 12 начальной установки формирует сигнал логиiecI огт нУлЯ, постУпаюЩий на вхоД схемы И

5, на входе которой формируется нулевой уровень, переводяв,ий триггеры 6 и 7 в нулевое состояние. При этом уровень сигнала с инверсного выхода триггера 6 переводит счетчик 9 в нулевое состояние, а низкий уровень сигнала с прямого»зыхода триггера 6 формирует на выходе схемы И

4 сигнал логического нуля, вызывая запись содержимого ПЗУ 11, хранящегося по нулевому адресу, в счетчик 8, Схема приведена в исходное состояние, В ПЗУ 11 записаны числа, составляющие даполнения да числа 255 к расстоя| ию от датчика швз ла первых рабочих органов, длине зо.|ы, необработанной первь»ми рабочими органами, рзсстаяни;а от первого рабочего органа до Bто>poro и т.д. 1з»:им образом, числп записанное в ПЗУ. рассчитывается по формуле

Ц - 2-гб

Где М вЂ” числа хранящееся B i-й я»»ейке памяти ПЗУ11;

Li — расстояние, определяющее i-тую задеря„.ь iB созбатывание исполнительнь.х механизмов.

LLloB 15 |кани 16 проходит в рабочей зоне дат |икз 2 шва и низы ает его срабатывание, Импульс с выхода датчика 2 шва поступает нз входь триггеров 6 и 7. При этом триггер 6 перехт дит в единичное состояние, TBI как íà е| о и|«. .Ормзционный вход подан уровень ло.и |еской единицы, разрешая передачу ||мпупьсов с выхода датчика 1, связаннт го ". движущейся тканью 16 Триггер 7 ост;:ется в нулевом состояни „так как к моменту поступления импульса на его вход синхронизации его информационный вход— под потенциалом логического нуля, На счетный -хад счет-|и B 8 поступа|ат импульсы, количество которых пропорционально колич.ству ткани, прошедшему через рабочую зону датчика 1 с момента обнаружения шва

l5 ткани 16 датчиком 2 шва, Когда количество импульсов достигает Lo, на выходе переноса счетчика 8 формируется импульс, поступз|ащий на вход счетчика 9 и на вход схемы И 4, Счетчик 9 переходит в новое состояние, формирующее адрес следующей ячейки ПЗУ 11 и вызывающий появление сигнала í". первом выходе дешифратора 10.

Этот сигнал поступает на первый исполнительнь;й механизм через соответствующий формирователь 13 команд, вызывая переfInr, рабочих органов в нейтральное положеí <с. Б это ж" время импульс с выхода схемы

И 4, поступая на вход записи счетчика 8, вы |ывзет запись в него содержимого | тарой ячейки ПЗУ», содержащей число»ч1, абеспечивак1щее пропуск заданной зоны необоаботанной ткани. При прохождении Ll импульсов с выхода датчика 1 на выходе переноса счетчика 8 формируется»лмпульс, паступа|оший на входы счетчика 9 и схемы

И 4. В счетчик 8 записывается ".,одержимое

2 ячейки ПЗУ 11, а на первом выходе дешифратора ".0 си| нал снимается, вызывая перевод первого рабочего органа в рабочее положение, Далее цикл работы устройства повторяется. При прохождении швов 15 ткани 16 по"ледних рабочих органов технологической машины сигнал с выхода дешифратг ра 10 поступает на вход схемы И

1622464

Составитель А. Петрухин

Техред M Моргентал Корректор T. Малец

Редактор Н. Бобкова

Заказ 92 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при t КНТ СССР

113035. Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", г, Ужгород, ул.! яг; ii на 101

5, на выходе которой формируется нулевой сигнал, переводящий устройство в исходное состояние.

Если в момент нахождения шва 15 ткани 16 в рабочей зоне технологической ма- 5 шины датчик 2 шва обнаруживает еще один шов, что может быть при наличии нестандартных кусков ткани, т,е. при аварийной ситуации, то происходит срабатывание триггера 7, формирующего сигнал аварий- 10 ной ситуации, отображенный в блоке 14 сигнализации. По устранению аварийной ситуации устройство переводится в начальное состояние блоком 12.

Формула изобретения

Устройство для управления рабочими органами технологической машины при пропуске шва ткани, содержащее датчик шва ткани, датчик ее скорости, блок сигна- 20 лизации, ключи и счетчик, выходами связанный через дешифратор с формирователя команд на исполнительные механизмы рабочих органов. о т л и ч а ю щ е е с я тем, что, 25 с целью расширения гехнологических возможностей и повышения надежности в работе, оно снабжено дополнительным счетчиком. блоком памяти, третьим ключом, триггерами и блоком начальной установки, причем датчик скорости через первый ключ связан со счетным входом дополнительного счетчика, входы предустановки которого подключены к выходам блока памяти, а выход переноса связан с входом счетчика и через второй ключ — с входом записи дополнительного счетчика. при этом датчик шва связан со счетным входом триггеров, прямой выход второго триггера подключен к блоку сигнализации, прямой выход первого триггера соединен с информационным входом второго триггера и управляющими входами ключей, инверсный выход — с выходом установки нуля счетчика. а входы установки нуля триггеров через третий ключ подключены к последнему выходу дешифратора и выходу блока начальной установки, причем выходы счетчика дополнительно связаны с входами блока памяти.
