Устройство для защиты фундаментов от морозного выпучивания

Устройство для защиты фундаментов от морозного выпучивания

Иллюстрации

Показать все

Реферат



Изобретение относится к строител и касается конструкций фундаментов, воз водимых на водонасыщечных песчяно-гр.ч винных грунтах Цель изоЬретения повышение надежности устройстве гается за счет выполнения короба КЛИНОРИД ной формы с боковыми наружными гранями Боковые наружные грани короба выполне ны расширяющимися кзерху, наклоненны ми к вертикальной оси фундаментов под углом от 1 до 5° и покрыты иезатвердевзю щей на морозе смазкой 2 ил

СОЮЗ СОВЕТСКИХ

СОЦИАЛИС1ИЧЕСКИХ

РЕСПУБЛИК (51)5 Е 02 0 27/34

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

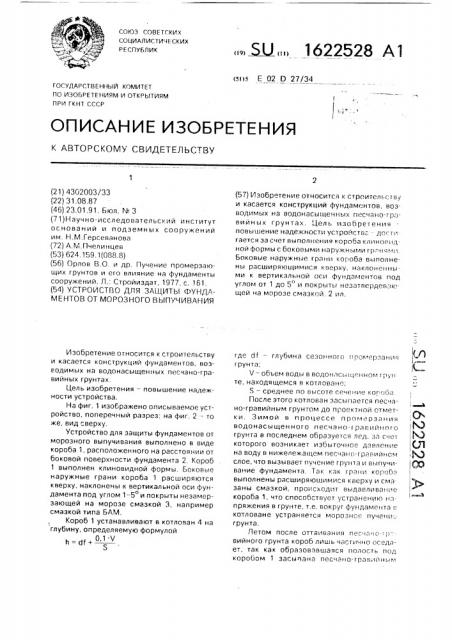

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4302003/33 (22) 31.08.87 (46) 23.01.91. Бюл, М. 3 (71)Научно-исследовательский институт оснований и подземных сооружений им. Н.М.Герсеванова (72) А.М.Пчелинцев (53) 624.159.1(088.8) (56) Орлов В.О. и др. Пучение промерзающих грунтов и его влияние на фундаменты сооружений. Л.: Стройиздат, 1977, с, 161. (54) УСТРОЙСТВО ДЛЯ ЗАЩИТЫ ФУНДАМЕНТОВ ОТ МОРОЗНОГО ВЫПУЧИВАНИЯ

Изобретение относится к строительству и касается конструкций фундаментов. возводимых на водонасыщенных песчано-гравийных грунтах.

Цель изобретения — повышение надежности устройства.

На фиг. 1 изображено описываемое устройство, поперечный разрез; на фиг. 2 — то же, вид сверху, Устройство для защиты фундаментов от морозного выпучивания выполнено в виде короба 1, расположенного на расстоянии от боковой поверхности фундамента 2. Короб

1 выполнен клиновидной формы. Боковые наружные грани короба 1 расширяются кверху, наклонены к вертикальной оси фундамента под углом 1-5 и покрыты незамерзающей на морозе смазкой 3, например смазкой типа БАМ.

Короб 1 устанавливают в котлован 4 на глубину, определяемую формулой

0,1Ч

„„. Ж„„1622528 А1 (57) Изобретение относится к строительству и касается конструкций фундаментов, возводимых HB водонасыщеHHblx пес Гано-грлвийн ых грунтах. Jåë ь изобрет ения повышение надежности устройства — достигается за счет выполнения короба клиновидной формы с боковыми наружными гранями.

Боковые наружньie грани короба выполнены расширяющимися кверху, наклоненными к вертикальной оси фундаментов под углом от 1 до 5" и покрыты незатвердевлк.щей на морозе смазкой. 2 ил. где df — глубина сезонного прол ер".a!«i« грунта;

V — обьем воды в водонлсыщг.нном груп те, находящемся в котловане;

S — среднее по высоте сечение коробл

После этого котлован засыпается песчлт вание фундамента. Так как грани короб выполнены расширяющимися кверху и смазаны смазкой, происходит выдавливание короба 1, что способствует устранению нлпряжения в грунте, т.е. вокруг фундлл1ента в котловане устраняется морознс; пучени грунта.

Летом после оттаивания пес Гачо-.;>-вийного грунта короб лишь частично оседает. так как образовавшаяся полость под коробом 1 засыпана песчано-гравийным но гравииным грун,ом до проектнои отмет ки. Зил1ой в процессе промерзания водонасыщенного пес <ано-гравийного грунта в последнем образуется лед, зл сче1 М которого возникает избыточное давление ill на воду в нижележащем песчано-rp;. èéíñì слое, что вызывает пучение грунта и выпучи- Q) 1622528 грунтом, в связи с чем увеличивается остаточная деформация короба, Для увеличения срока службы устройства короб 1 могут помещать в каркас 5, стенки которого покрыты сеткой, ячейки которой меньше зерен песчано-гравийного грунта. Летом после оттаивания грунта короб 1 возвращается в исходное положение. Для исключения выпучивания каркаса его нижний торец выполняют с бортиком 6, который является анкером.

Короб 1 изготавливается из антисептированных древесины и эсбестоцемента, а сетка каркаса 5 — из стекловолокна, полимеров, Короб может быть пустотелым или загружен балластом.

Формула изобретения

Устройство для защиты фундаментов от

5 морозного выпучивания, выполненное в виде короба, расположенного на расстоянии от боковой поверхности фундамента, о т л ич а ю щ е е с я тем, что, с целью повышения надежности устройства, короб выполнен

10 клиновидной формы с боковыми наружными гранями, расширяющимися кверху, наклоненными к вертикальной оси фундаментов под углом 1 — 5 и покрытыми незатвердевающей на мороЛе смазкой, 1

1622528

Составитель T. Понамарева

Техред М.Моргентал Корректор И. Муска

Редактор В. Данко

Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101

Заказ 95 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5
