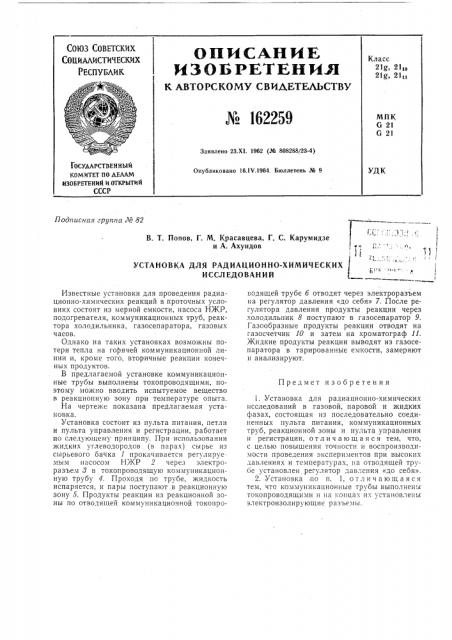

СОЮЗ СОВЕТСКИХ
СОЦИАЛИСТИЧЕСКИ
РЕСПУБЛИК
ОПИСАНИЕ
ИЗОБРЕТЕНИ.Л
К ABTOPCK0MV СВИ,Л,ЕТЕЛЬСТВУ
К 162259
Класс
21g 211о
21g, 211т
МПК
G 21
G 21
Заявлено 23.XI. 1962 (№ 808288/23-4) ГОСУДАРСТВЕННЫЙ
КОМИТЕТ ПО ДЕЛАМ
ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ
СССР
УДК
Опубликовано 16.IV 1964. Бюллетень ¹ 9
Подписная группа М 82
В. T. Попов, Г. М. Красавцева, Г. С. Карумидзе и А. Ахундов
УСТАНОВКА ДЛЯ РАДИАЦИОННО-ХИМИЧЕСКИХ
ИССЛ ЕДО ВАНИ Й
Известные установки для проведения радиационно-химических реакций в проточных условиях состоят из мерной емкости, насоса Н КР, подогревателя, коммуникационных труб, реактора холодильника, газосепаратора, газовых часов.
Однако на таких установках возможны потери тепла на горячей коммуникационной линии и, кроме того, вторичные реакции конечных продуктов.
В предлагаемой установке коммуникационные трубы выполнены токопроводящими, поэтому можно вводить испытуемое вещество в реакционную зону при температуре опыта.
На чертеже показана предлагаемая устаковка.
Установка состоит из пульта питания, петли и пульта управления и регистрации, работает по следующему принципу. При использовании жидких углеводородов (в парах) сырье из сырьевого бачка 1 прокачивается регулируемым насосом НИОКР 2 через электроразъем 8 в токопроводящую коммуникационную трубу 4. Проходя по трубе, жидкость испаряется, и пары поступают в реакционную зону 5. Продукты реакции из реакционной зоны по отводящей коммуникациочной токопроводящей трубе б отводят через электроразъем на регулятор давления «до себя» 7. После регулятора давления продукты реакции через холодильник 8 поступают в газосепаратор 9.
Газообразные продукты реакции отводят на газосчетчик 10 и затем на хроматограф 11.
)Кидкие продукты реакции выводят из газосепаратора в тарированные емкости, замеряют и анализируют.
Предмет изобретения
1. Установка для радиационно-химических исследований в газовой, паровой и жидких фазах, состоящая из последовательно соединенных пульта питания, коммуникационных труб, реакционной зоны и пульта управления и регистрации, отличающаяся тем, что, с целью повышения точности и воспроизводимости проведения "-кспериментов при высоких давлениях и температурах. на отводящей трубе установлен регулятор дав:.ения «до себя».
2. Установка,по п. 1, отличающаяся тем, что коммуникационные трубы выполнены токопроводящими и иа концах их установлены электроизолирующие разъемы. № 162259
