Устройство для выполнения ремонтных работ на трубопроводах, проложенных в заболоченных и обводненных грунтах

Устройство для выполнения ремонтных работ на трубопроводах, проложенных в заболоченных и обводненных грунтах

Иллюстрации

Показать все

Реферат



Изобретение относится к вспомогательным устройствам, применяемым при ремонте трубопроводов, проложенных в заболоченных и обводненных грунтах Цель изобретения - упрощение монтажа устройства на трубопроводах, расположенных в заболоченном и обводненном плотном грунте, путем размыва грунта по периметру корпуса устройства с одновременным освобождением внутренней полости от болотной массы Устройство содержит короб 1. снабженный по периметру с внешней стороны трубопроводом 10, снабженным патрубками 11, расположенными по углам корпуса Патрубки 11 оснащены соплами 12 - 14 Сопла 12 направлены навстречу друг другу вдоль стенок устройства и расположены на разных уровнях, сопла 13 направлены настречу друг другу по диагоналям днища и расположены на одном уровне, сопла 14 расположены по вертикали вдоль граней корпуса и направлены вниз 4 ил (Л С

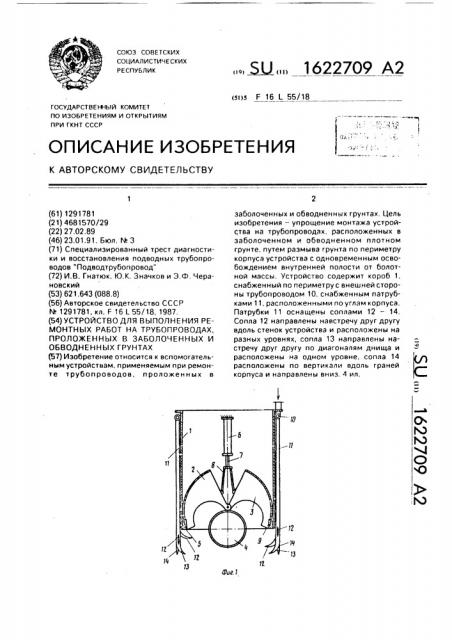

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51)5 F 16 1 55/18

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

flO ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

1Î

72

11

Фиг.1 (61) 1291781 (21) 4681570/29 (22) 27.02.89 (46) 23,01.91. Бюл, М 3 (71) Специализированный трест диагностики и восстановления подводных трубопроводов "Подводтрубопровод" (72) И.В. Гнатюк, Ю.К, Значков и Э.Ф. Черановский (53) 621,643 (088.8) (56) Авторское свидетельство СССР

N. 1291781, кл. F 161 55/18, 1987. (54) УСТРОЙСТВО ДЛЯ ВЫПОЛНЕНИЯ РЕМОНТНЫХ РАБОТ НА ТРУБОПРОВОДАХ, ПРОЛОЖЕННЫХ В ЗАБОЛОЧЕННЫХ И

ОБВОДНЕННЫХ ГРУНТАХ (57) Изобретение относится к вспомогательным устройствам, применяемым при ремонте трубопроводов, проложенных в

„.,5U„„1622709 А2 заболоченных и обводненных грунтах. Цель изобретения — упрощение монтажа устройства на трубопроводах, расположенных в заболоченном и обводненном плотном грунте, путем размыва грунта по периметру корпуса устройства с одновременным освобождением внутренней полости от болотной массы. Устройство содержит короб 1. снабженный по периметру с внешней стороны трубопроводом 10, снабженным патрубками 11, расположенными по углам корпуса.

Патрубки 11 оснащены соплами 12 — 14.

Сопла 12 направлены навстречу друг другу вдоль стенок устройства и расположены на разных уровнях, сопла 13 направлены настречу друг другу по диагоналям днища и расположены на одном уровне, сопла 14 расположены по вертикали вдоль граней корпуса и направлены вниз. 4 ил.

1622709

Изобретение относится к вспомогательным устройствам, применяемым при ремонте трубопроводов, проложенных в заболоченных и обводненных грунтах, и является усовершенствованием известного устройства по авт. св. М 1291781.

Цель изобретения — упрощение монтажа устройства на трубопроводах, расположенных в заболоченном и обводненном плотном грунте, путем размыва грунта по периметру корпуса устройства с одновременным освобождением внутренней полости от болотной массы, На фиг. 1 показано устройство в исходном положении, разрез со стороны арочных вырезов; на фиг. 2 — то же, после закрытия створок; на фиг. 3 — устройство в рабочем положении при внедрении на глубину; на фиг. 4 — вид А на фиг. 3.

Устройство содержит корпус в виде прямоугольного короба 1 с полусферическим разъемным днищем, состоящим иэ двух разьемных частей, каждая из которых выполнена в виде шарнирно подвешенных на торцовых стенках короба 1 створок 2 с арочными вырезами 3 для охвата трубопровода

4, уплотненных относительно боковой стенки короба 1 герметизатором 5.

На каждой торцовой стенке корпуса внутри короба 1 закреплен гидроцилиндр б со штоком 7, конец которого через шарнирные тяги 8 связан со створками 2 со стороны их шарнирной подвески. Смыкающиеся концы створок имеют режущие кромки 9 и снабжены уплотнением для герметизации полости корпуса относительно окружающей болотной массы, ила и воды. С внешней стороны по периметру короб 1 снабжен трубопроводом 10 с патрубками 11, расположенными по углам короба 1. Кроме того, патрубки 11 снабжены соплами 12, направленными навстречу друг другу вдоль стенок устройства и расположенными на разных уровнях, а также соплами 13, которые направлены навстречу друг другу по диагоналям и расположены на одном уровне, и заканчивается соплами 14.

Устройство работает следующим образом.

Для ограждения ремонтируемого участка трубопровода 4 от воды в заболоченных и плотных обводненных грунтах устройство в виде прямоугольного короба 1 наеешивается на стойку транспортного средства с помощью груэоподъемного механизма и до ставляется к месту производства ремонтных работ.

После установки устройства над продольной осью ремонтируемого трубопрово5

35 да 4 включают водяной насос (не показан) и подают воду в трубопровод 10 на коробе 1.

Подаваемая вода по давлением поступает в патрубки 11 и через сопла 12 — 14 размывает болотную массу и плотный грунт по всему периметру и внутри полости устройства.

Скоростной поток воды, создав пульпу, уносит ее из полости корпуса через арочные вырезы 3 в торцовых стенках, а также через боковые стороны корпуса, размывая восходящим потоком, оплывающую болотную массу, что обеспечивает необходимый зазор для центровки устройства на трубопровод 4 и свободное его погружение, По мере размыва грунта устройство внедряется на глубину до полной его установки на трубопровод 4. После этого срабатывают гидроцилиндры б на выдвижение штоков 7. Под воздействием штоков 7 тяги 8 сообщают створкам 2 угловое перемещение относительно трубопровода 4 и, охватывая его, герметизируют днище.

В процессе углового перемещения створки 2 своими режущими кромками 9 легко прорезают растительные волокна болотной массы и разрыхленные остатки плотного грунта, снижая величину необходимого усилия закрытия створок 2, создаваемого гидроцилиндрами б.

После герметизации устройства и откачки из его полосты воды приступают к ремонтным работам. После завершения работ размыв грунта, ила и оплывшей болотной массы вдоль стенок повторяют для облегчения демонтажа устройства, который обеспечивают обратным ходом штока 7 гидроцилиндров 6, Формула изобретения

УстрОйство для выполнения ремонтных работ на трубопроводах, проложенных в заболоченных и обводненных грунтах, по авт. св. N 1291781, о т л и ч а ю щ е е с я тем, что, с целью упрощения монтажа устройства на трубопроводах путем размыва грунта с одновременным освобождением полости корпуса от болотной массы, по периметру с внешней стороны корпуса установлен соединенный с насосом трубопровод, выполненный с расположенными по углам корпуса вертикальными патрубками, нижняя часть которых снабжена системой сопл, направленных по диагоналям днища, вдоль стенок корпуса и вниз, причем сопла по диагоналям днища направлены навстречу друг другу и расположены на одном уровне, а сопла, направленные навстречу друг другу вдоль стенок корпуса, расположены на разных уровнях.

1622709

Фиг. 2 фиг. 3

1622709

Уид А

11

12

Фиг.4
