Устройство для защиты калорифера вентиляционной системы от замерзания

Устройство для защиты калорифера вентиляционной системы от замерзания

Иллюстрации

Показать все

Реферат



Изобретение позволяет повчснть надежность защиты кллориферл РОНПШЯ- ционной сигтемн от замерзания при прекращении циркуляции теплоносителя в аварийных ситуациях. Датчики 2 и 3 температуры размещены в потоке приточного воздуха и в трубопроводе (ТП) 4 обратного теплоносителя. Цепи 5 управления сообщают датчики 2 и 3 с приводами 6 и 7 вентилятора 8 и регулирующего клапана 9. Клапан 9 размещен на ТП 4. Датчик 10 температуры размещен в ТП 4. Датчик 2 размещен за калорифером 1. Логическое устр-во цепями 5 подключено к датчикам 2, 3 и 10 и приводам 6 и 7 и выполнено) с возможностью фиксирования авапиной ситуации. 3 ил. .

СОК)3 СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК

2727 А 1 (19) 01) (g))5 F 24 F 11/053

Г 1н(1

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А BTOPCHOMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ

ПРИ ГКНТ СССР (21) 4711978/?9 (22) ?7.06.89 (46) 23.01.91. Вюл. Р - 3 (72) ?1.Н.Доронин и B.A. Незверхний (53) 697.93(088.8) (56) Авторское свидетельство ГГСР

Ф 987318, кл. F 24 F 11/08, 1981. (54) УСТРОИГТВГ> ДЛЯ ЗАШИТЬ? КАЛО>РИФЕРА

ВЕНТИЛЯЦИОННОЙ СИСТЕМЫ ОТ ЗА?"!ЕРЗАНИЯ (57) Изобретение цозволяе1 цов:>с»òь надежность защиты калорифера «енп ля— ционной системы от замерзания прп прекра»>енин циркуляции теп.тоцос цт> ля

2 в аварииных ситуациях. Датчики 2 и 3 температуры размещены в потоке приточного воздуха и в трубопроводе (ТП) 4 обратного теплоносителя. Цепи

5 управления сообщают датчики 2 и 3 с приводами 6 и 7 вентилятора 8 и регулирующего клапана 9. Клапан 9 размещен на ТП 4. Датчик 10 температуры размещен в ТП 4. Датчик ? размещен за калорифером 1. Логическое устр-во цепями 5 подклю чено к датчикам 2, 3 и 10 и приводам 6 и 7 и выполнено с возможностью фиксирован| я авар ивой ситуации. 3 ил.

16? 27? 7

Изобретение относится к предохранительным системам и устройствам для вентиляции и кондиционирования нозпуха.

Пелью изобретения является повышение надежности защиты калорифера от замерзания при прекращении циркуляции теплоносителя в аварийных ситуациях. 0

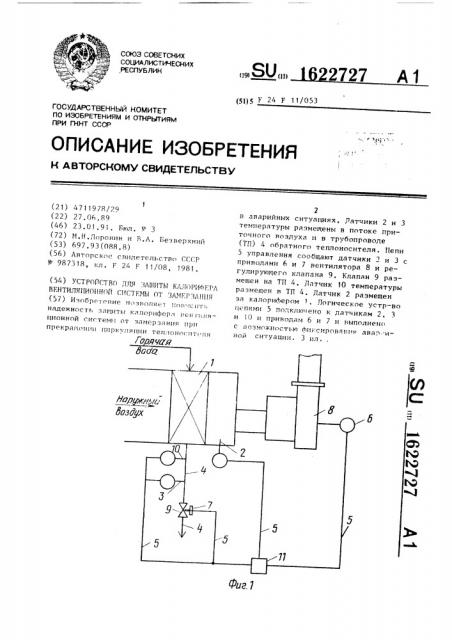

На фиг. 1 представлена функциональ35 нля схема устройства для защиты калорифера вентиляционной системы от замерзания; на фиг. 2 — принципиальная схема устройства; на фиг. 3 — диаграм-,5 ма работы датчиков.

Устройство для защиты калорифера 1 вентиляционной с11стемы оТ злмерзания содержит датчики 2 и 3 температуры, размещенные в потоке приточного воз- 20 духа и в трубопроводе 4 обратного теплоносителя, цепи 5 упрлвления, сообщающие датчики 2 и 3 температуры с приводами б и 7 вентилятора 8 и регулируюк1его клапана 9, причем 25 последний ра змещен на трубопроводе

4 обратного теплоносителя. Устройство дополнительно содерж>1т датчик 10 температуры, размещенный в трубопроводе

4 обратного теплоносителя, и логичес- 30 кое устройство 11, при этом датчик 2 температуры в потоке приточного воздуха размещен за калорифером 1, а логическое устройство 11 цепями 5 управления подклнчено к датчикам 2, 3 и 10 и приводам 6 и 7 и выполнено с Roçìîæíîñòttf> фиксирования аварийной ситуации.

Патчик ? температуры, размещенный зя калорифером 1, соединен в логическом устройстве 11 с логической микро40 схемой 1?. Датчики 3 и 10 температуры, размещенные на трубопроводе 4 обратного теплоносителя, соединены н логическом устройстве 11 соотнетстненно

45 с логическими микросхемами 13 и 14.

Кроме того, логическое устройство 11 содержит индикатор 15 срабатывания защиты, обладающий памятью (возможностью фиксирования) происк>едшего случая аварийной ситуации.

Логическая микросхема 12 включлет логические элементы 16-19, логическая микросхема 13 состоит из логических элементов 20 и 21, а логическая микросхема 14 содс-.ржит логические элементы 22-25. Индикатор 15 срабатывания защиты имеет резистор 26, транзистор 27, реле 28, нормально замкнутые. контакты ?9, резистор 30 и светоди од 31.

Кроме того, к схеме логического устройства подключены резисторы 32-35 и кнопка 36.

В качестве датчиков температуры применены электроконтактные термометры типа ТПК, в качестве логических микросхем 12-14 — микросхемы К155

ЛАЗ, в качестве реле 28 — геркононое реле РЭС55Л, в качестве транзистора

27 — КТ 3158, в качестве светодиода

31 — Al1307, в качестне кнопки 36 управления — КМД 1 — 1, и качестве резистора 30 — МЛТ 0,1?5 — 2,7 К, в качестве резисторов 32-35 — МЛТ

0,05-5,1 К.

Устройство работает следующим образом.

В случае прекращения циркуляции теплоносителя сиги;л "1" с выхода датчика 2 температ,ры при понижении за калорифером 1 температуры воздуха, например, ниже заданного значения +8 С 11о< туплет ня вход логического элемента 16 микросхемы 12. На выходе логического элемента 16 и входе логического элемента 17 формируется сигнал 0 и, след< вательно, на выходе логического элемента 17 и входе логиеского элемента 18 будет сигнал 1 . При этом сигнал >О> ня вых(>де логического элемента 18 з:1крывает 1ерез резистор 26 трлнзистор

27, кятущк.. реле 28 обесточинается и с помощьн> нормально замкнутых контактов 29 реле 28 и резистора 30 включается светодиод 3 1. Сигнал "0" с выходя логического элементa 19 через резисто,:> 3? и кнопку 36 осуществляет запоминание (фиксировлние) срабатывания защиты подачей сигнала "0" ня вход логического элемента 17. Сиг>I If нал 0 с выхода логического элемента 19 подается на промежуточно> реле (не показано), отклю»яющее привод 6 вентилятора 8. В обычном реж>ме рлботы при понижении температуры об1>атного теплоносителя ниже "30 С сигнал о

"1" от датчиков 3 и 10 по>>лето» на входы логического элемеi. Та ?0 логической микросхемы 13 и логических элементов 22 и ?3 логической микросхемы 14. На выходе лог1-:ческого элемента 20 и входе логического элемента 21 формируется сигнал "0", нл выходе логического элемент-: 21 — сиг1! If ня "1 1, который с н ом ощью пр оме>н у5 1 точного реле (не показано) открывает регулирующий клапан на линии о6ратного теплоносителя. При достижении температуры обратного теплоносителя выше +50 Г сигнал "0" от датчиков 3 и 10 температуры поступает на входы логических элементов 20, 22 и 23. Ка выходах логических элементов 22 и 23 и на входе логического элемента 24 формируется сигнал "1", на выходе логического элемента 24 и. входах логического элемента 25 сигнал "0", а на выходе логического элемента 25 — сигнал "1", который с помощью промежуточного реле (не показано) закрывает провод 7 регулирующего клапана 9.

Таким образом осуществляется периодический прогрев калорифера 1.

Возврат схемы в исходное состояние производится нажатием кнопки 36.

Резисторы 30 и 32-35 служат для ограничения тока микросхемы и светодиода.

По сравнению с прототипом предлагаемое устройство обеспечивает более высокую надежность защиты калорифера 1 вентиляционной системы замерзания при прекращении циркуляции теплоносителя, а также дает возможность

62?727 оперативного диагностирования аварийной ситуации. Кроме того, уменьшаются габариты и стоимость устройства для защиты калорифера от замерзания.

5 Формула изобретения

Устройство для защиты калорифера вентиляционной системы от замерзания, содержащее датчики температуры, размещенные в потоке приточного воздуха и в трубопроводе обратного теплоносителя, цепи управления, сообщающие датчики температуры с приводами вентилятора и регулирующего клапана, причем последний размещен на трубопроводе обратного Tpплоносителя о т л и ч а9

1 ю щ е е с я тем, что, с целью повышения надежности защиты калорифера

2О при прекращении циркуляции теплоносителя в аварийных ситуациях, устройство дополнительно содержит датчик температуры, размещенный в трубопроводе обратного теплоносителя, и ло25 гическое устройство, при этом датчик температуры в потоке приточного воздуха размещен за калорифером, а логическое устройство цепями управления подключено к датчикам и приводам и вь .полнено с возможностью фиксирования аварийной ситуации.

1622727

Z9

il

-Я

1 (54i

Фиг 4

АР.. 1

r (1 г Т a B I t T (! 1: I ... (n I ) ((".

) (1!Д, (nrl I t, l 11((. (1! .!!" 11Р (к т(- t- . 1. !(1 t. . 1 ., 1 г кт((! { . Vt Р(1ь

Зсчкл з 10 ) 1 IIРЛ Ж It, .t; tt !11 (i(ВНКП (11 1 да р(1 и (1!к 11 0 кnl fl! I (1л 11(! 11 "1(1(1р, т (I< .1ì .; . г1 рьп (. 1 пГ 1! 1 1(!(! ГССР ! 1.1!33 >, "1(г ква,,К-3 1, Рay,l.rк, a !;a(.,:1. 4/
