Реферат



Изобретение откосится к измерению параметров движения эдадкости и является усовершенствованием изобретения по авт.св. № 605174. Целью изобретения является повышение точности. Для измерения индуцированных электрических гюлеп используются электроды 6-9. Соединение между собой электродов 6 и 9, а также 7 и 8 электрической связью позволяет исключить влияние внешнего -электрического поля на результаты измерении, т.к. на вход и мерительного блока будет поступать только сигнал, обусловленный скоростью движения электропроводной среды, J ил.

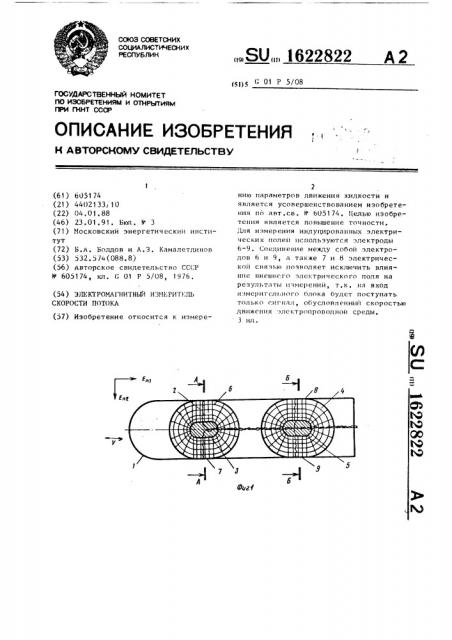

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„„80„„1622822 А 2 (1) 0 01 Р 5/08

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМ .К СВИДЕТЕЛЬСТВУ

ГОСУДАРСТ8ЕННЫЙ КОМИТЕТ

r1O ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ

ПРИ ГКНТ СССР (61) 605174 (21) 4402133! 10 (22) 04. 01. 88 (46) 23 01 91, Ьюп. М 3 (71) Г1осковскии энергетическии институт (72) b.я. Ъолдов и А.3, Камалетдинов (53) 532,574(088.8) (56) авторское свидетельство СС(:P

М 605174, кл. 0 01 P 5/08, 1976. (54 ) ЭЛЕ КТРОГ1АГ11И ТНЫ11 И ЗГ1Е РИ ТЕЛЬ

СКОРОСТИ ПОТОКА (57) Изобретение относится к иэмерению параметров движения ямдкости и является усовершенствованием изобретения по авт.св. Ф 605174, !(елью иэобретепия является повышение точности, 11ля измерения индуцированных электрических полей используются электроды

6-9, Соединение между собой электродов 6 и 9, а также 7 и 8 электрической связью позволяет исключить влияние внешнего электрического поля на результаты измерений, т.к. на вход измерительного блока будет поступать только сигнал, обусловленный скоростью движения элсктропроподнои среды, 3 ил.

1622822

И вор=.тение относится к .i"-.мер--.них параметров движени>» жидкости и является усовершенствованием изобретения по авт.св. М 605174.

Цег»ь изобретения — повышение точности.

1!а фиг. 1 показан иэмери-.ель,,вид сверху; на фиг..2 — разрезы А-Л и Б-Б на фиг. 1; на фиг. 3 — схема за-»0 мег»е»»ия, Электромагнитный измеритель скорост»» потока содержит обтекатель типа полусфера-цилиндр 1, ос»»овцой сердечник 2, в пазах которогс размещены витки обмотки 3 возбуждения, дополнительный сердечник 4 с обмоткой S возбуждения, На поверхности измерителя скорости, в области пазов сердечников, расположены электроды 6 — 9. 11ричем 20 на электродах 6 и 9 наводятся потенциалы, обусловленные движением жидкости при отсутствии внешнего электрического поля, одной полярности, а на электродах 7 и 8 — другой полярности. 25

Измеритель работает следующим образом.

То; протекая по обмотке 3 возоуждения, создает магнитное поле, х,рактеризуемое вектором индукции Б,.

Так как оомотки 3 и 5 возбужцения с: динены встречно-последовательно, то тот;не ток, протекая по обмотке. э возбуждения создает магнитно» поле

У с индукциеи Б ° Силовые линии магнит2 а 35 ных полей Б и Б, (фиг, 1) имеют противоположные направления. 11ричем, так как ток, протекающий по обмоткам

3 и 5 возбужде»»ия, один и тот же и материал и форма сердечников 2 и 4 одинаковь»е, обмотки 3 и 5 возо--ндения идентичные, то величины индукций магнитных полей равны между собаи

Р

Б(= 11 ° 11оэтому, согласно за>..>ну Фарадея, при движении электропроводной жщкости в направлении, перпендикулярно»» к плоскости чертежа, в жидкости индупируются два электрических поля, имеющих одинаковые значения напряженно тн и .»ротивоположные направления, Причем напряженность каждого электрического поля пропорциональна скорости д»э>»жения жидкости. Для измерения индуцированных электрических полей использ,ются электроды 6 — 9, 1»а них наводятся ЭДС Е.7 и ) причем Е67 =

I>7

= - 89= Е

11али»»»е внешнего электрического поIIЯ Е с составлЯющими Е»о», Е п2 Е < g сл ду щ у. так как сос лянщая Е <> внешнего электрического поля направлена перпендикулярно к поперечной оси симметрии измерителя, проходящей через электроды, то она не вносит никаких помех в измеритель.

Составляющая Е „о внешнего электрического поля создает разность потенциалов между электродами 6 и 7 U a (7 между электродами 8 и 9 U89. Составляющая Е (внешнего электрического поля создает разность потенциалов между электродами 6 и 8 U 8 а между электродами 7 и 9 U 79. Так как электродные пари 6,7 и 8,9 выполнены совершенно идентичными, то выполняются следу»ощие соотношения для напряжений:

11.,= Ц = U

1 «д = 1- у и „ля сопротивлений между нектродами б7 89 2

68 79

Соед »»»ение электродов (э и 9 и злектродов 7 и 8 между собои электрической связно позволяет исключить влияние

IJHpшнег0 электрическогo поля Hd показания пр;»бора ° 1як видно из схемы эа-. мешс.ния измерителя, напряжение сигна.»а, и >cTупающpãо в измерительную пель, име»ощую >эходHo е сопротивление / опт>( р ел со»>» ется из выражения

Е+Uz Е-Ua U„

+ +

"- > Z

U с

Z Z 1

Z(z2 Z8

Е

Z(+Z 1

+ — — )

l» 72 2Еу

11оэтому на вход измерительной цепи поступает сигнал, обусловленный только движением электропроводной жидкости.

Таким образом, предлагаемое устройство позвс>н»яет устранить влияние внешнего электрического поля на показатели измерителя скорости, »» ормулаизобретения

Электромагнитный измеритель скорости потока по авт.св, 1(I 605174, отличающийсятем,что,с целью повышения точности, в него введены дополнительные сердечник, обмотка возбуждения и пара электродов, при этом дополнительный сердечник установ1622822

Е-Б

Фиг.Z

2щ

Составитель Е, Никитин

Те хр ед t1. Дидык Корректор О. Кравцова

Редактор И, Шмакова

Заказ 108

Тираж

Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", г.Ужгород, ул. Гагарина, 101 лен соосно с основным сердечником, обмотки возбуждения соединены между собой последовательно встречно, а каждыи из основных электродов соединен с. одним из дополнительных электродов, 5 причем каждая пара электродов образована электродами, расположенными по разные стороны в плоскости, перпендикулярной продольной оси симметрии каждого из сердечников,
