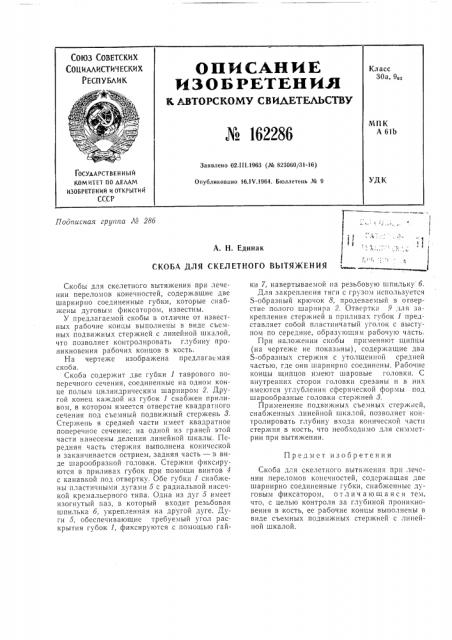

Х2 162286
А 61b
Заявлено 02.111.1963 (¹ 823060131-16) Опубликовано 16.1Ч.1964. Бюллетень № 9
10СУААРСТВЕННЫЙ
КОМИТЕТ ПО ЕАЗА
ИЗОБРЕТЕНИИ И ОТКРЫТИИ
СССР
УДК
А. Н. Единак
СКОБА ДЛЯ СКЕЛ ЕТИОГО ВЫТЯ)КЕН ИЯ
Скобы для скелетного вытяжения при лечении переломов конечностей, содержащие две шарнирно соединенные губки, которые снабжены дуговым фиксатором, известны.
У предлагаемой скобы в отличие от известных рабочие концы выполнены в виде съемных подвижных стержней с линейной шкалой, что позволяет контролировать глубину проникновения рабочих концов в кость.
На чертеже изображена предлагаемая скоба.
Скоба содержит две губки 1 таврового поперечного сечения, соединенные на одном конце полым цилиндрическим шарниром 2. Другой конец каждой из губок 1 снабжен приливом, в котором имеется отверстие квадратного сечения под съемный подвижный стержень 8.
Стержень в средней части имеет квадратное поперечное сечение; на одной из граней этой части нанесены деления линейной шкалы. Передняя часть стержня выполнена конической и заканчивается острием, задняя часть — в виде шарообразной головки. Стержни фиксируются в приливах губок при помощи винтов 4 с канавкой под отвертку. Обе губки 1 снабжены пластичными дугами 5 с радиальной насечкой кремальерного типа. Одна из дуг 5 имеет изогнутый паз, в который входит резьбовая шпилька б, укрепленная на другой дуге. 11,уги 5, обеспечивающие требуемый угол раскрытия губок 1, фиксируются с помошью гайПодписная группа ЛВ 28б ки 7, навертываемой на резьбовую шпильку б.
Для закрепления тяги с грузом используется
S-образный крючок 8, продеваемый в огверстие полого шарнира 2. Отвертка 9 для закрепления стержней в приливах губок 1 представляет собой пластинчатый уголок с выступом по середине, образующим рабочую часть.
При наложении скобы применяют щипцы (на чертеже не показаны), содержащие два
S-образных стержня с утолщенной средней частью, где они шарнирно соединены. Рабочие концы щипцов имеют шаровые головки. С внутренних сторон головки срезаны и в них имеются углубления сферической формы под шарообразные головки стержней 3.
Применение подвижных съемных стержней, снабженных линейной шкалой, позволяет контролировать глубину входа конической части стержня в кость, что необходимо для симметрии при вытяжении.
Предмет изобретения
Скоба для скелетного вытяжения при лечении переломов конечностей, содержащая две шарнирно соединенные губки, снабженные дуговым фиксатором, отличающаяся тем, что, с целью контроля за глубиной проникновения в кость, ее рабочие концы выполнены в виде съемных подвижных стержней с линейной шкалой.
