Реферат



Изобретение относится к радиоэлектронике . Цель - расширение функциональных возможностей кассеты путем обеспечения сборки корпусов радиоэлементов с выводами . Цель достигается тем, что в упругой ленте 1 выполнены гнезда 5 для корпусов радиоэлементов , а прорези 3 для выводов радиоэлементов выполнены попарно в одной из стенок каждого гнезда для корпусов радиоэлементов и расположены наклонно к центральной геометрической оси гнезда, чтобы обеспечить загрузку выводов сверху при малом растяжении средней части кассеты между выводами. Прорези 3 заканчиваются отверстиями 4 диаметром несколько меньше диаметра выводов для плотного их охвата с целью геометричного зажатия. 1 з.п. ф-лы, 10 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

И8. (21) 4438512/21 (22) 10.06.88 (46) 23.01,91. Бюл. 6Ф 3 (72) А.И.Хавронин (53) 621.396.6(088.8) (56) Авторское свидетельство СССР йя 1031017, кл. Н 05 К 13/02, 1981. (54) КАССЕТА ДЛЯ РАДИОЭЛЕМЕНТОВ С

ОДНОСТОРОННИМИ ВЫВОДАМИ (57) Изобретение относится к радиоэлектронике. Цель — расширение функциональных возможностей кассеты путем обеспечения сборки корпусов радиоэлементов с вывода„, Я2„„1622910 А1 (я)з Н 01 G 13/00, Н 05 К 13/02 ми. Цель достигается тем. что в упругой ленте 1 выполнены гнезда 5 для корпусов радиоэлементов, а прорези 3 для выводов радиоэлементов выполнены попарно в одной иэ стенок каждого гнезда для корпусов радиоэлементов и расположены наклонно к центральной геометрической оси гнезда, чтобы обеспечить загрузку выводов сверху при малом растяжении средней части кассеты между выводами. Прорези 3 заканчиваются отверстиями 4 диаметром несколько меньше диаметра выводов для плотного их охвата с целью геометричного зажатия. 1 э,п. ф-лы, 10 ил.

16229 ii) Изобретение относится к технологической оснастке, применяемой при изготовлении радиоэлементов с односторонними выводами и герметизированным корпусом, имеющим стабильные геометрические размеры, например керамических конденсаторов, Цель изобретения — расширение функциональных воэможностей путем обеспечения сборки корпусов радиоэлементов с выводами.

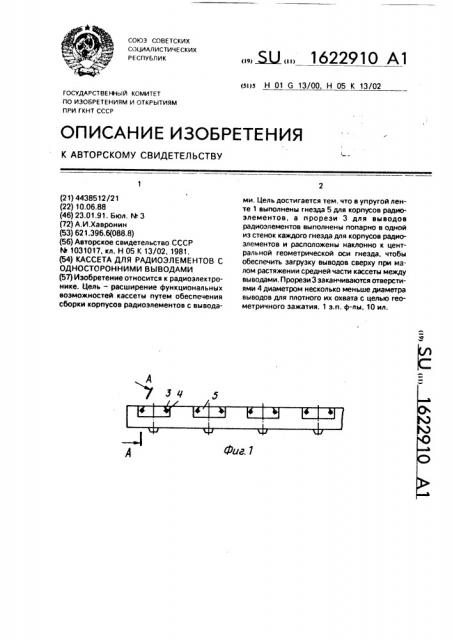

На фиг.1 показана кассета, вид спереди; на фиг,2 — то же, вид сверху; на фиг.3— разрез А-А на фиг.1; на фиг.4 — разрез Б — Б на фиг.2; на фиг.5 — схема укладки и выводов в кассету; на фиг.6 — разрез  — В на фиг.5; на фиг.7 — положение кассеты на операциях флюсования, пайки окунанием. промывки; на фиг.8 — разрез à — Г на фиг,7; на фиг.9— сборка группы кассет в литформу для заливки компаундом; на фиг,10 — разрез Д-Д на фиг.9, Кассета выполнена из упругого материала 1, например силиконовой резины, и арми рована упругой металлической пластиной 2 из пружинной стали. Поперечные прорези 3 заканчиваются отверстиями

4 диаметром несколько меньше диаметра выводов для плотного их охвата с целью герметичного зажатия. Прорези 3 наклонены к центральной геометрической оси гнезда под некоторым углом, чтобы обеспечить загрузку выводов сверху при малом растяжении средней части кассеты между выводами. Гнездо 5 соответствует форме и наружным размерам корпуса радиоэлемента, Выступы 6 на поверхности кассеты и отверстия 7 соответствуют по размерам друг другу и служат для фикса ции кассет при сборке их в литформу.

Кассету используют следующим образом.

Кассета 1, уложенная на транспортирующую цепь 8 (фиг.5), на позиции загрузки выводов изгибается при подъеме звена цепи между опорными роликами 9. Пара выводов 10 подается над кассетой и после отрезания укладывается в раскрытые пазы и отверстия 4. После опускания звена цепи

8 выводы плотно охватываются упругой кассетой. Подача выводов производится на большую длину, чтобы их концы выходили за пределы гнезда 5 кассеты 1, Следующей операцией является загрузка заготовок(не показана). Заготовка радиоэлемента 11 (фиг.7) удерживается за счет упругости выводов 10 и кассеты. В таком положении кассеты 1 происходит припайка выводов путем последовательного окуна5

55 ния во флюс, расплавленный припой, а также отмывка в моющем растворе (не показаны).

После прохождения указанных операций кассета укладывается на транспортер, аналогичный фиг.5, и последовательно проходит позицию изгиба, но меньшего, чем при загрузке выводов. имеющего целью только ослабить давление материала кассеты на вывода. При этом происходит сдвигание радиоэлементов 11 вдоль выводов до входа их в гнездо 5 кассеты 1 с зазором по контуру (не показано), После снятия кассет с транспортепа они собираются пакетом (фиг,9), образуя литформу с замкнутыми гнездами 5, которые заполняются герметизирующим компаундом с помощью доэирующего устройства (не показано). После эатвердевания компаунда литформа разбирается, а радиоэлементы удаляются из кассеты путем изгибания последней на малом радиусе изгиба, Использование данной кассеты в производстве керамических конденсаторов позволяет механизировать ручные операции пайки и герметизации, ликвидировать ручную операци|о заборки конденсаторов в резиновые литформы. Производительность труда на указанных операциях повышается в 1,8 раза Кроме того, использование кассеты позволяет ликвидировать расход картона и бумаги на кассеты разового пользования и уменьшить расход силиконовой резины на литформы за счет их большей долговечности, так как отверстия в литформе не повреждаются.

Формула изобретения

1. Кассета для радиоэлементов с односторонними выводами,,выполненная в виде упругой ленты с прорезями для выводов радиоэлементов, о т л и ч а Io щ а я с я тем, что, с целью расширения функциональных возможностей путем обеспеч ния сборки корпусов радиоэлементов с выводами, в ленте выполнены гнезда для корпусов радиозлементов, а прорези для выводов радиозлементов выполнены попарно в одной из стенок каждого гнезда для корпусов радиоэлементов, причем прорези для выводов радиоэлементов расположены наклонно к центральной геометрической оси гнезда.

2. Кассета по и 1, о т л и ч э ю щ а я с я тем, что в стенке каждого гнезда для корпуса радиоэлемента выполнены отверстия для выводов радиоэлементов, соединенные с прорезями.

Шаг. 2

Фиг. 3 б-Е

1622910
