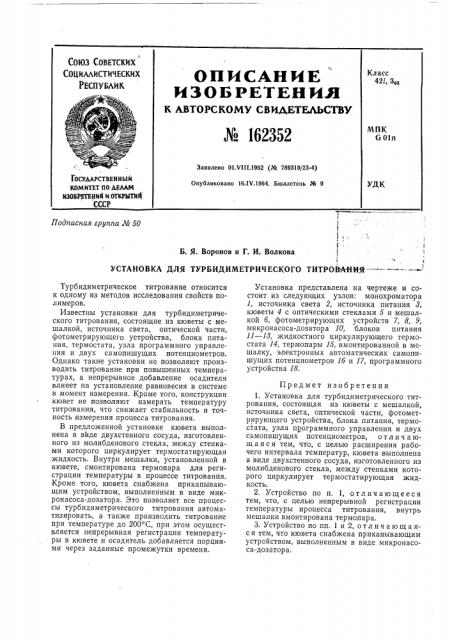

ОПИСАНИЕ

ИЗОБРЕТЕНИ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Л 162352

Класс

42l Зез

МПК

G 0ln

Заявлено 01.Vill.1962 (№ 789310/23-4) Опубликовано 16.IV.1964. Бюллетень № 9

УДК

Подписная группа М 50

1,Б. Я. Воронов и Г. И. Волкова

i

УСТАНОВКА ДЛЯ ТУРБИДИМЕТРИЧЕСКОГО ТИТРОВАНИЯ

Турбидиметрическое титрование относится к одному из методов исследования свойств полимеров.

Известны установки для турбидиметрического титрования, состоящие из кюветы с мешалкой, источника света, оптической части, фотометрирующего устройства, блока питания, термостата, узла программного управления и двух самопишущих потенциометров.

Однако такие установки не позволяют производить титрование при повышенных температурах, а непрерывное добавление осадителя влияет на установление равновесия в системе в момент измерения. Кроме того, конструкции кювет не позволяют измерять температуру титрования, что снижает стабильность и точность измерения процесса титрования.

В предложенной установке кювета выполнена в виде двухстенного сосуда, изготовленного из молибденового стекла, между стенками которого циркулирует термостатирующая жидкость. Внутри мешалки, установленной в кювете, смонтирована термопара для регистрации температуры в процессе титрования.

Кроме того, кювета снабжена прикапывающим устройством, выполненным в виде микронасоса-дозатора. Это позволяет все процессы турбидиметрического титрования автоматизировать, а также производить титрование при температуре до 200 С, при этом осуществляется непрерывная регистрация температуры в кювете и осадитель добавляется порциями через заданные промежутки времени.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

Ф »:-.=

ГОСУДАРСТВЕННЫ И

КОМИТЕТ ПО ДЕЛАМ

ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

СССР

Установка представлена на чертеже и состоит из следующих узлов: монохроматора источника света 2, источника питания 3, кюветы 4 с оптическими стеклами 5 и мешалкой б, фотометрирующих устройств 7, 8, 9, микронасоса-дозатора 10, блоков питания

11 — 13, жидкостного циркулирующего термостата 14, термопары 15, вмонтированной в мешалку, электронных автоматических самопишущих потенциометров 1б и 17, программного устройства 18.

Предмет изобретения

1. Установка для турбидиметрического титрования, состоящая из кюветы с мешалкой, источника света, оптической части, фотометрирующего устройства, блока питания, термостата, узла программного управления и двух самопишущих потенциометров, о т л и ч а ющ а я с я тем, что, с целью расширения рабочего интервала температур, кювета выполнена в виде двухстенного сосуда, изготовленного из молибденового стекла, между стенками которого циркулирует термостатирующая жидкость.

2, Устройство по п. 1, отлич ающееся тем, что, с целью непрерывной регистрации температуры процесса титрования, внутрь мешалки вмонтирована термопара.

3. Устройство по пп. 1 и 2, отл и ч а ю щ а яс я тем, что кювета снабжена прикапывающим устройством, выполненным в виде микронасоса-дозатора.

¹ 162352

Гг

J !

r;. v

Составитель Л. Либерзон

Редактор Э. H. Шибаева Техред А. Кудрявицкая Корректор О. Б. Тюрина
