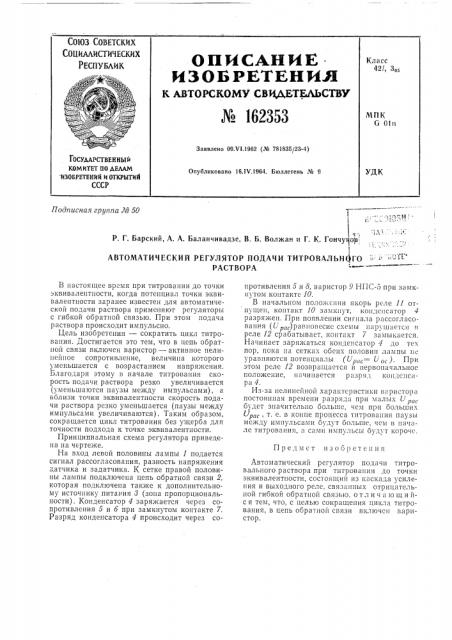

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ОПИСАНИЕ .

И ЗОБ РЕТЕНИМ

К АВТОРСКОМУ СВйДЕТЕАЬСТВУ

К 162353

Класс

42!, 3,;, Q+>

-ъ с, А

i ц "

МПК

6 01п

Заявлено 09.Ч1.1962 (¹ 781835123-4) ГОСУДАРСТВЕННЫИ

КОМИТЕТ ПО ДЕЛАМ

ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

СССР

УДК

Опубликовано 161Ч,1964. Бюллетень № 9

Подписная группа Л0 50 т;. г 11 ) Г

° l /

P. Г. Барский, А. А. Баланчивадзе, В. Б. Волжан и Г, К. Гончу1 оВ

АВТОМАТИЧЕСКИЙ РЕГУЛЯТОР ПОДАЧИ ТИТРОВАЛЬН ГО

РАСТВОРА

Предмет изобретения

В настоящее время при титровании до точки эквивалентности, когда потенциал точки эквивалентности заранее известен для автоматической подачи раствора применяют регуляторы с гибкой обратной связью. При этом подача раствора происходит импульсно.

Цель изобретения — сократить цикл титрования. Достигается это тем, что в цепь обратной связи включен варистор — активное нелинейное сопротивление, величина которого уменьшается с возрастанием напряткения.

Благодаря этому в начале тнтровапия скорость подачи раствора резко увеличивается (уменьшаются паузы между импульсами), а вблизи точки эквивалентности скорость подачи раствора резко уменьшается (паузы между импульсами увеличиваются). Таким образом, сокращается цикл титрования без ущерба для точности подхода к точке эквивалентности.

Принципиальная схема регулятора приведена па чертеже.

На вход левой половины лампы 1 подается сигнал рассогласования, разность напряжения датчика и задатчика. К сетке правой половины лампы подключена цепь обратной связи 2, которая подключена также к дополнительному источнику питания 3 (зона пропорциональности) . Конденсатор 4 заряжается через сопротивления 5 и б при замкнутом контакте 7.

Разряд конденсатора 4 происходит через сопротивления 5 и 8, варистор 9 НПС-5 при замкнутом контакте 10.

В начальном положснни якорь реле 11 отпущен, контакт 10 замкнут, конденсатор 4 разряжен. Прн появлении сигнала рассогласования (Е/р«)равновесие схемы нарушается и реле 12 сраоатывает, контакт / замыкается.

Начинает зарян(аться конденсатор 4 до тех пор, пока на сетках обеих половин лампы не уравняются потенциалы (U „,= L 00,,). При этом реле 12 возвращается в первоначальное положение, начинается разряд кондснс»ра 4.

Из-за нелинейной характеристики в»ристор» постоянная времени разряда при малых Ь р« будет значительно больше, чем прн больших

U>«7 е в конце процесса тнтровання паузы между импульсами будут больше, чсм в начале титрования, а самн импульсы будут короче.

Автоматический регулятор подачи тнтровального раствора при титровании до точки эквивалентности, состоящий из каскада усиления и выходного реле, связанных отрицательной гибкой обратной связью. о т л и ч а ю щ и йс я тем, что, с целью сокращения цикла титрования, в цепь обратной связи включен варистор. № 162353
