Способ получения гранул серы из жидкой фазы и установка для его осуществления

Способ получения гранул серы из жидкой фазы и установка для его осуществления

Иллюстрации

Показать все

Реферат



Изобретение относится к способу и установке для получения гранул серы из жидкой фазы и позволяет снизить загрязнение окружающей среды за счет уменьшения содержания пыли в отходящих газахс Способ получения гранул серы из жидкой фазы включает подачу капель жидкой серы сверху и подачу противотоком снизу охлаждающего воздуха для охлаждения гранул до одинаковой температуры, причем скорость воздуха в нижней части колонны поддерживают постоянной, в средней части {g колонны скорость воздуха постепенно w W о N5 со ел СП оэ ич

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (S>)S В 01 Л 2/04

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К IlATEHTY

ГОСУДАРСТВЕННЫЙ НОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И 07НРЫТИЯМ

ПРИ ГКНТ СССР

121) 4355257(26 (22) 17.02,88 (31) P-264191 (32) 18.02.87 (33) PL . (46) 23,01.91. Бюп. В 3 (71) Институт Пшемыслу Органичнэго (и,) (72) Мария Ендраская, Здзислав Янушевский, Михал Гупч, Норберт Янота, Януш Комар, Збигнев Янишевский, Витольд Борховец, Богдан Немирыч, Ришард Андруский и Xepm Лихтенштейн (и.) (53) 66.099.2(088.8) (56) Патент ПНР В 117977, кл. В 01 J

2/04, 1983.

„„SU„,, 1623556 A 5

754) СПОСОБ ПОЛУЧЕНИЯ ГРАНУЛ СЕРЫ

ИЗ ЖИДКОР ФАЗЫ И УСТАНОВКА ДЛЯ ЕГО

ОСУЩЕСТВЛЕНИЯ (57) Изобретение относится к способу и установке для получения гранул серы из жидкой фазы и позволяет снизить загрязнение окружающей среды за счет уменьшения содержания пыли в отходящих газах. Способ получения гранул серы иэ жидкой фазы включает подачу капель жидкой серы сверху и подачу противотоком снизу охлаждающего воздуха для охлаждения гранул до одинаковой температуры, причем скорость воздуха в нижней части колойны подперживают постоянной, в средней части

6 колонны скорость воздуха постепенно

1623556 увеличивают до определенной величины и поддерживают постоянной в расширен-, I ной секции 3 колонны, являющейся зоной 11 увлажнения пыли, затем воздух направляют в зону 12 выброса газов.

Серу подают к раэбрыэгивателю 4 через регулятор 6 давления, причем давление возрастает при понижении температуры окружающей среды, В зоне 11 улавливания пыли поддерживают скорость потока воздуха не вьппе 0,4 м/с, в зоне

Изобретение относится к способу получения гранул серы иэ жидкой фазы и установке для его осуществления. 20

Цель изобретения - снижение загрязнения среды за счет уменьшения содержания пыли в отходящих газах.

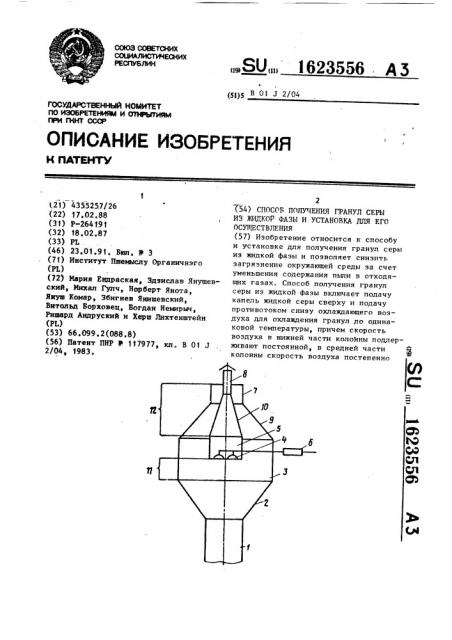

На чертеже представлена схема предлагаемой установки.

Установка для получения гранул серы из жидкой фазы содержит закрытую снизу колонну, имеющую в нижней части участок 1 постоянного сечения, подсоединенный к расширяющемуся кверху ко- 30 нусу 2, переходящему в расширенную секцию 3 постоянного сечения, разбрыэгиватели 4 серы, расположенные в расширенной секции 3, колонны, и внутреннюю обечайку 5, расположенную вок- 35

pyr раэбрызгивателей 4. Установка снабжена регуляторами 6 давления, подсоединенньпж к разбрызгивателям 4 серы, верхние части колонны и обечайки имеют форму цилиндров 7 и 8, перехо- 40 дящих в усеченные внешний 9 и внутренний 10 конусы, направленные большими основаниями вниз и подсоединенные соответственно к расширенной секции

3 колонны и обечайке 5. Внутренний 45 цилиндр 8 обечайки 5 вьппе наружного цилиндра 7 колонны.

Угол наклона боковой стороны внутреннего конуса 10 больше 35 и больше угла наклона стороны внешнего кону- 50 са 9.

Пространство в расширенной цилиндрической части башни между нижней частью зоны разбрызгивания и верхней частью конуса зоны разбрызгивания представляют собой зону 11 улавливания пыли. В верхней части этой цилиндрической секции расположен участок разбрызгивания с раэбрызгивателями 4, 12 выброса газов одновременно изменяют направление потока воздуха и постепенно увеличивают его скорость до величины скорости воздуха в расширенной секции 3 колонны. Серу подают к раэбрызгивателям при самой высокой температуре окружающей среды под давлением выше 5 кПа и при самой низкой температуре окружающей среды пад давлением не вьппе 40 кПа. 2 с. и

2 э.п.ф-лы, 1 ил. к которым подают серу через регулятор

6 давления, позволяющий автоматически и вручную регулировать давление серы1

Коническая зона разбрызгивания — конус 2 внизу переходит в цилиндрическую секцию, которая представляет собой зону формирования гранул и переходит в коническую нижнюю часть колонны, закрытую со стороны дна решеткой. Воздух в башню подается через трубопровод, а гранулы отводят через желоб.

Пример „При температуре окружающей среды 305 К жидкую серу при температуре. 398 К через регулятор 6 давления подают в раэбрызгиватели 4 с отверстиями 1,25 мм под давлением

11 кПа. Иэ разбрызгивателей 4 сера выходит в виде тонких струй в количестве 40 т/ч, произвольно распыляется в виде капель, иэ которых по меньшей мере 75Х имеют диаметр

1,6-2,0 мм.

При понижении температуры окружающей среды повышается давление серы, подаваемой к раэбрыэгивателям серы.

При температуре окружающей среды

295 К серу подают,к раэбрыэгивателям под давлением 18 кПа в количестве

56 т/ч. Воздух в башню подают через ! трубопровод всегда в одинаковом количестве 200000 м /ч. Постигнув эоны 11 улавливания пыли, воздух имеет скорость 0,4 и/с. Эту скорость поддерживают на одном уровне во всей зоне

11 улавливания пыли, которая имеет высоту 5 м. Вместе с воздухом в зону улавливания пыли подают пыпевидную серу, 80Х которой не подается с воздухом в верхнюю часть башни, а подвергается процессу, подобному "суспендированию". Эта пыль контактирует с

Составитель P ° Горяинова

Техред М.Дидык

Корректор С. Черни

Редактор И. Горная

Заказ 115 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", г.Ужгород, ул. Гагарина,!01

162355 падающими каплями серы, которые ад— сорбируют ее. Капли серы содержат уловленную пыль, являющуюся центром кристаллизации и отвердевают при падении в нижнкяо часть башни. Воздух с пылью, которая не быпа уловлена в зоне 11 улавливания, попадает в пространство между конусами 9 и 10, образующими зону 12 выброса газов. Благодаря изменению скорости и направления воздушного потока в этом пространстве очень мелкая пыль образует агломераты и оседает на стенках внутреннего конуса 10, затем скатывается с них и падает в зону 11 улавливания, где ее абсорбируют падающие капли серы. Технологический воздух, содержащий 0,043 г/м пыпевидной серы, выбрасывается иэ башни со скоростью 20

6 м/с через кольцевое отверстие в верхней части башни, ограниченное цилиндрами 7 и 8.

Формула и эобр ет ения 25

1. Способ получения гранул серы из жидкой фазы, включающий подачу серы к распыпителям, расположенным в верхней части колонны, подачу капель 30 жидкой серы сверху и подачу противотоком снизу охлаждающего воздуха для охлаждения гранул до одинаковой пемпературы, причем скорость воздуха в нижней части колонны поддерживают постоянной, в средней части колонны

35 скорость воздуха постепенно увеличивают до определенной величины и поддерживают постоянной в расширенной секции колонны, являющейся зоной улав-40 ливания пыпи, затем воздух направляют в зону выброса газов, о т л и ч а ю шийся тем, что, с целью снижения загрязнения среды эа счет уменьшения содержания пыли в отходя= 4 щих газах, серу подают к распылителям

6 6 под регулируемым давлением, возрастающим при понижении температуры окружающей среды, в зоне улавливания пыпи поддерживают скорость потока воздуха не выше 0,4 м/с, в зоне выброса газов одновременно изменяют направление потока воздуха и постепенно увеличивают его скорость до величины выше скорости воздуха в расширенной части колонны.

2. Способ по и. 1, о т л и ч а юшийся тем, что серу подают к разбрызгнвателям при самой высокой температуре окружаюцей среды под давлением выше 5 кПа и при самой низкой температуре окружающей среды под давлением не вьппе 40 кПа.

3. Установка для получения гранул серы из жидкой фазы, содержацая закрытую снизу колонну, имеюцую в нижней части участок постоянного сечения, подсоединенный к расширяющемуся кверху конусу, переходящему в расширенную секцию постоянного сечения, разбрызгиватели серы, расположенные в расширенной секции колонны, и внутреннюю обечайку, расположенную вокруг pasбрызгивателей, о т л и ч а ю щ а я— с я тем, что, с целью снижения загрязнения среды за счет уменьшения содержания пыли в отходящих глзах, она снабжена регуляторами давле)п я, подсоединенными к разбрызгивателям серы, верхние части колонны и обечайки имеют форму цилиндров, переходяцих в усеченные конусы, направленные большими основаниями вниз и подсоединенные соответственно к расширенной секции колонны и обечайке, причем внутренний цилиндр обечайки выше наружного цилиндра колонны.

4. Установка по и. 3, о т л и— ч а ю щ а я с я тем, что угол наклона боковой стороны внутреннего конуса больше 35 и больше угла наклона стороны внешнего конуса.
