Опорное устройство трубопровода типа труба в трубе

Опорное устройство трубопровода типа труба в трубе

Иллюстрации

Показать все

Реферат



Изобретение относится к машиностроению , в частности к трубам с двойными стенками . Цель изобретения - повышение эффективности электрической защиты от коррозии и тепловой изоляции. Труба-оболочка 2 снабжена ребром 3, а рабочая труба 1 - внутренним ребром 4. Между ребрами 3 и 4 закреплено устойчивое к сжатию кольцо 5, выполненное из синтетического электроизолирующего материала, скрепленное с ребром 3 кольцом 7, а с ребром 4 - кольцом 8. Внутреннее ребро 4 соде ржит теплоизолирующие участки 9. 1 з.п. ф-лы, 3 ил.

союз соВетских

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (и)з F 16 L 9/18

ГОСУДАРСТВЕНЧЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ПАТЕНТУ

ЬЖОВЗНАЯ пИЙ Ъ;: . 9Ю (21) 4355723/29 (22) 03.05.88 (31) 1979/87 (32) 04.05,87 (33) HU (46) 23.01.91. Бюл. l4 3 (71) Энергиагаздалкодаши Интезет (HU) и

Эсакмадьярорсаги Аллами Эпитеипари

Валлалат (HU) (76) Габор Йоос, Янош Тот. Пал Ньитраи, Дьюла Комароми, Дьердь Деже, Юдит Леварди, Йожеф Кобор (HU) (53) 621.643 (088.8) (56) Авторское свидетельство СССР

t4 727934, кл. f 16 1 9/19, 1977.

„„5U 1623572 А3 (54) ОПОРНОЕ УСТРОЙСТВО ТРУБОПРОВОДА ТИПА ТРУБА В ТРУБЕ (57) Изобретение относится к машиностроению, в частности к трубам с двойными стенками. Цель изобретения — повышение эффективности электрической защиты от коррозии и тепловой изоляции. Труба-оболочка 2 снабжена ребром 3, а рабочая труба

1 — внутренним ребром 4. Между ребрами 3 и 4 закреплено устойчивое к сжатию кольцо

5, выполненное из синтетического электроизолирующего материала, скрепленное с ребром 3 кольцом 7, а с ребром 4 — кольцом

8. Внутреннее ребро 4 содс. ржит теплоизолирующие участки 9. 1 з.п. ф-лы, 3 ил.

1623572

Изобретение относится к машиностроению, в частности к трубам с двойными стенками.

Цель изобретения — повышение эффективности электрической защиты от коррозии и тепловой изоляции.

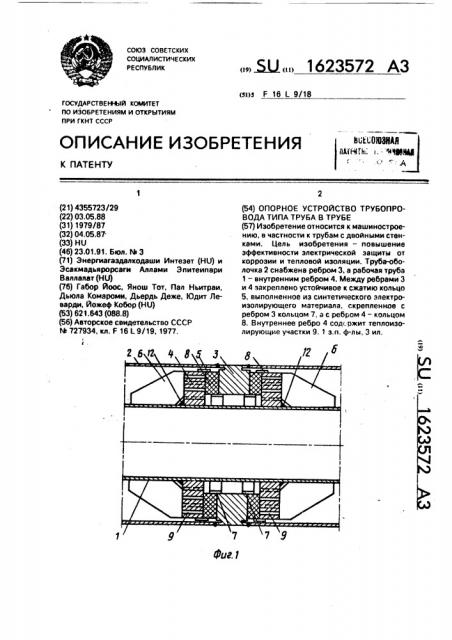

На фиг.1 изображено устройство, продольный разрез; на фиг.2 и 3 — внутреннее ребро и устойчивое к сжатию кольцо, поперечные разрезы.

Устройство содержит внутреннюю рабочую трубу 1, наружную трубу-оболочку 2, расположенные между трубами 1 и 2 и закрепленные с помощью сварки наружное ребро 3 на трубе 2 и внутреннее ребро 4 на трубе 1 и закрепленное с плотной подгонкой между наружным 3 и внутренним 4 ребрами устойчивое к сжатию кольцо 5.

Внутреннее ребро 4 снабжено упором 6.

Кольцо 5 выполнено из сйнтетического электроизолирующего материала и скреплено с наружным ребром 3 посредством внутреннего ограждающего кольца 7, установленного с возможностью перекрытия их контактирующих поверхностей, а внутреннее ребро 4 скреплено с кольцом 5 посредством внешнего ограждающего кольца 8, установленного с возможностью перекрытия их контактирующих поверхностей, причем внутреннее ребро 4 и кольцо 5 установлены с обеих сторон наружного ребра 3. Кроме того, внутреннее ребро 4 содержит концентрично расположенные теплоизолирующие изогнутые участки 9, теплопроницаемые полости 10. Путь теплового потока показан стрелкой 11. Устройство имеет сварные соединения 12.

Устройство работает следующим образом.

Возникающие в рабочей трубе 1 усилия передаются на трубу-оболочку 2 через внутреннее ребрЬ 4 с упором 6, через наружное ребро 3 и кольцо 5. Между трубой 1 и трубой-оболочкой 2 исключается непосредственное металлическое соединение, так как кольцо 5 выполнено из синтстического электроизолирующего материала, обеспечивающего активную защиту от коррозии.

Внутреннее ребро 4 имеет повышенное термическое сопротивление, для чего в чем предусмотрены концентрично расположенные теплоиэолирующие изогнутые участки

9, предназначенные для удлинения пути теплового потока 11. Кроме того, элементы, 25

55 через которые передаются усилия, обладают соответствующими прочностными параметрами на сжатие. Устойчивый к сжатию и электроизолирующий материал изготавливается, например, фирмой "Вилламос Жигателе Мюаньядьяр", называемый ОЧЕТО-F, известный также в ФРГ под названием КЧ2, Этот материал обеспечивает необходимые характеристики электрического и теплового сопротивления. Так электрическое сопротивление обеспечивается на минимальном уровне 1 кОм.

Предлагаемое устройство позволяет повысить эффективность тепловой изоляции эа счет применения материала малой теплопроводности и конструктивного выполнения внутренних ребер и устойчивых к сжатию колец, а также повысить эффективность защиты от коррозии за счет применения электроизолирующего материала, Фо рмула изобретения

1. Опорное устройство трубопровода типа труба в трубе, содержащее внутреннюю рабочую трубу, наружную трубу-оболочку, расположенные между трубами v, закрепленные с помощью сварки наружное ребро н» трубе-оболочке и внутреннее ребро на рабочей трубе и закрепленное с плотной подгонкой между наружным и внутренним ребрами устойчивое к сжатию кольцо, о т л и ч а ю щ е е с я тем, что, с целью повышения эффективности электрической защиты от коррозии и тепло JA изоляции, внутреннее ребро снабжено упором, устойчивое к сжатию кольцо выполнено из синтетического электроизолирующего материала и скреплено с наружным ребром посредством внутреннего ограждающего кольца, установленного с, возможностью перекрытия их контактирующих поверхностей, а внутренне ребро скреплено с устойчивым к сжатию кольцом посредством внешнего ограждающего кольца, установленного с воэможностью перекрытия их контактирующих поврехностей причем внутреннее ребро и устойчивое к сжатию кольцо установлены с обеих сторон наружного ребра.

2. Устройство по п.1, от л и ч а ю щеес я тем, что внутреннее ребро содержит концентр чно расположенные геплоизолирующие изогнугые участки.

1623572

Составитель Ю.Филиппов

Техред М.Моргентал Корректор Т,Палий

Редактор С.Патрушева

Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101

Заказ 116 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5
