Устройство для остеосинтеза длинных трубчатых костей

Устройство для остеосинтеза длинных трубчатых костей

Иллюстрации

Показать все

Реферат



Устройство для остеосинтеза длинных трубчатых костей предназначено для уменьшения травматичности оперативного вмешательства путем частичного сохранения костного мозга. Устройство содержит корпус с отверстиями, расположенными по его периферии, в которых установлен пучек спиц 6. В устройство введены два замыкающих кольца 1 с отверстиями, установленные на спицах 6, выполненных разъемными в средней части. Спицы 6 имеют на внутренних концах и в середине упорные площадки 10. Причем корпус выполнен в виде спаренных центральных колец 2 и 3 с клиновидными замками, образованными клиновидными выступами 8 и выемками. Спаренные кольца 2 и 3 имеют возможность взаимного поворота и фиксации и связаны с крайними опорными площадками, г замыкающие кольца 1, с упорными площадками 10, расположенными в середине спиц 5 ил

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51)5 А 61 В 17 58

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А ВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 4642180/14 (22) 26.01.89 (46) 30.01.91. Бюл. № 4 (71) Львовский медицинский институт и

Львовский политехнический институт им. Ленинского комсомола (72) |О. P. Оленюк, А. П. Олекса, И. P. Заблоцкий и П. П. Волошкевич (53) 615.47:616.718-001.5 (088.8) (56) Авторское свидетельство СССР № 1082414, кл. А 61 В 17/58, 1982. (54) УСТРОЙСТВО ДЛЯ ОСТЕОСИНТЕЗА

ДЛИННЫХ ТРУБЧАТЫХ КОСТЕЙ (57) Устройство для остеосинтеза длинных трубчатых костей предназначено для уменьшения травматичности оперативного вмешательства путем частичного сохранения

„„Я0„„1623634 д 1

2 костного мозга. Устройство содержит корпус с отверстиями, расположенными по его периферии, в которых установлен пучек спиц 6. В устройство введены два замыкающих кольца 1 с отверстиями, установленные на спицах 6, выполненных разъемными в средней части. Спицы 6 имеют на внутренних концах и в середине упорные площадки 10. Причем корпус выполнен в виде спаренных центральных колец 2 и 3 с клиновидными замками, образованными клиновидными выступами 8 и выемками. Спаренные кольца 2 и 3 имеют возможность взаимного поворота и фиксации и связаны с крайничи опорными плогцадками, d замыкающие кольца 1, с упорными площадками

10, расположеннычн а середине спиц. 5 ил.

1623634

<формула изобретения

Изобретение относится к медицинской технике, а именно к травматологии и ортопедии.

Целью изобретения является уменьшение травматичности оперативного вмешательства путем частичного сохранения костного мозга.

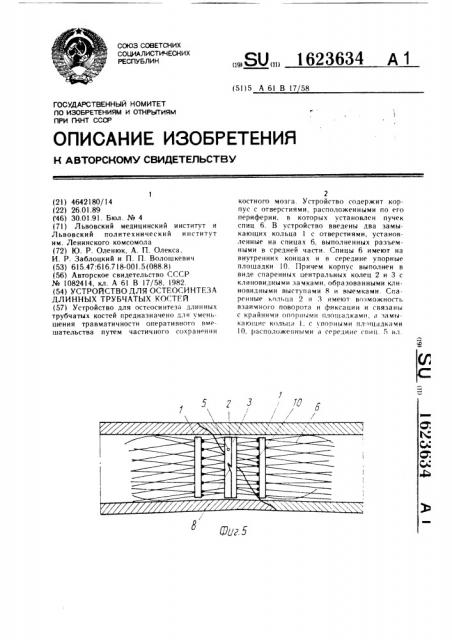

На фиг. 1 изображено устройство для остеосинтеза длинных трубчатых костей в предрабочем положении; на фиг. 2 — одно из спаренных колец; на фиг. 3 — другое из спаренных колец; на фиг. 4 — устройство в сборе; на фиг. 5 — устройство, уста новленное в кости.

Предложенное устройство для остеосинтеза длинных трубчатых костей состоит нз замыкающих колец 1 и центральных колец 2,3, внешний диаметр которых равен

7 — 11 мм, внутренний — 5 — 8 мм. В каждом из колец 1 — 3 толщиной 1,5 — 2,0 мм имеется от 3 до 10 отверстий 4 диаметром

0,3 — 0,6 мм, а в каждом из колец 2,3 в торце — по два диаметрально расположенных отверстия 5 диаметром 1,0 мм. В каждом из отверстий 4 размещен пучок спиц 6 длиной

50 — 200 мм диаметром на 0,1 мм меньше. чем отверстия 4. Каждая пара колец 1,2 и 1,3 объединяет разъемные в средней части спицы 6. В кольце 2 со стороны, обращенной к кольцу 3. находятся четыре клиновидные выемки 7, две плоскости которых наклонены под разными углами в одну и ту же сторону. Выемки глубиной 0„— 1,0 мм размещены крестообразно. В кольце 3 со стороны, обращенной к кольцу 2. находятся два клиновидных выступа 8, форма которых одинакова с формой выемок 7. Клиновидные выемки 7 и клиновидные выступы 8 образуют клиновидные замки. Каждая спица 6 с одной стороны имеет заостреннь<й конец, с другой упорную площадку 9, диаметр которой больше диаметра отверстия 4 на

0,1 мм. В кольцах 2,3 в отверстиях 4 сделаны фаски со стороны колец 3,2 соответственно глубиной 0,5 0,8 мм. На расстоянии 1!6 -1/3 длины спиц 6 от упорных площадок 9 расположены упорные площадки 10.

Внешний диаметр колец 1 3 подбирается в зависимости от диаметра внутренней полости кости кольца 1 — -3 должны свободно проходить внутрь отломков. Внутренний диаметр колец 1 — 3 должен быть таким, чтобы. с одной сгороны максимально сохранить к<нотный мозг, а с дру <)H стороны, дать «oзможн<гсть выполнить по периметру отверстия 4.

Общее количество спиц 6 должно быть не меньше шести, так как каждая пара колец

3<, 1,2 и 1,3 объединяет половину — три спицы 6, которые создают достаточный упор. Количество спиц 6 больше десяти создает трудности в исполнении. Каждая спица 6 с одной стороны имеет заостренный конец для облегчения прохождения в костно-мозговой полости, с другой — упорную площадку

9 для предупреждения выскакивания из колец 2,3 в сторону острого конца, упорная площадка 10 служит для предупреждения выскакивания из кольца 1. Отверстия 5 выполняют функцию упоров для поворотов колец 2,3.

Устройство используется следующим образом.

Г!ри остеосинтезе в один из отломков кости вставляется пара колец 1,2, в другой— пара колец 1,3 со спицами 6 заостренными концами внутрь отломка. Кольца 2,3 находятся у самого края спиц 6 до упора в упор. ные площадки 9. Кольца 1 оазмещены впритык до упора в упорные площадки

10 со стороны острых концов спиц 6. Производится поворот колец 2,3 относительно колец 1 с помощью вспомогательного инструмента (не показан), вставленного в отверстия 5, причем кольца 2,3 поворачиваются в противоположных направлениях. (.пицы 6 при повороте колец 2 3 упруго деформируются и упираются во внутренние стенки отломков. <.тепень взаимодействия спиц 6 и отломков регулируется углом в аимного поворота колец 2,3 относительно кол.ц l. Г>лизлежащие плоскости колец 2,3 покрываются биологически инертным клеем ч при совмегцении осей колец 2„ сближаются посредством отломков. При это < выступы 8 совмеща ются с выемка ми 7.

Устройство для остеосинтеза длинных трубчатых костей. содержащее корпус с отвер<;иями, расположенными по его периферии, в к вторых v< Tàíîâtlåí пучок сниц, отличающеег» тем что, с целью уменьцни;I тра вматичности оперативного вмеша

<ельства путем частиччого сохранения костного мозга, в него введены два замыка<о<цих коль«а < отверстиями, установленные на спицах, выполненных разъемнымH в средней части и имеющих на в утренних концах и середине упорные площадки, причем корпус выполнен в виде пареиных центральных

t ÷ëåö с клиновидными:амкзми им< ющнх возможность взаимного поворота; фиксации, спаренные кольца связань; с крайними опорными площадками, а <амыкаю<цие кольца — с учорными площадками, располо:кечьыми в <ередине спиц.
