Реферат



Изобретение относится к аппаратам сухой инерционной очистки газов от налипающей пыли и позволяет повысить эффективность пылеулавливания. Пылеуловитель содержит корпус 1 с коаксиальной вихревой камерой, устройство для удаления налипающей пыли с крыльчаткой 13 и скребками 14. Очистка от налипшей в вихревой камере пыли осуществляется периодически при закрытии одного шибера и открытии другого шибера. При этом газовый поток вращает посредством крыльчатки скребки. После окончания цикла очистки скребки пружиной 9 возвращаются а исходное положение 2 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (зп5 В 01 0 45/12

ГОСУДАРСТВЕ НЫ И КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

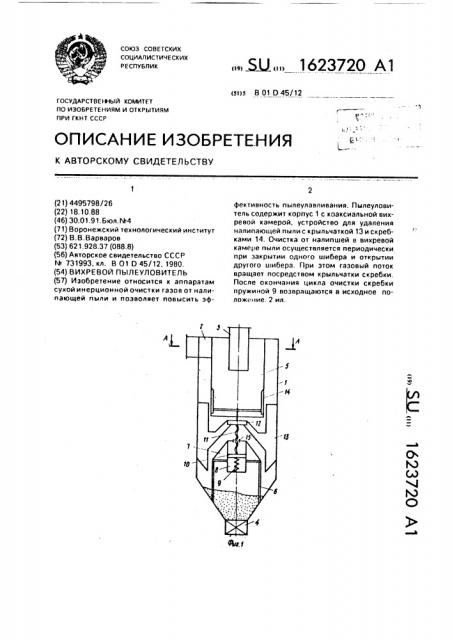

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

44ал (21) 4495798/26 (22) 18.10.88 (46) 30,01.91. 6юл. М4 (71) Воронежский технологический институт (72) В.В.Варваров (53) 621.928.37 (088,8) (56) Авторское свидетельство СССР Ф 731993, кл. В 01 О 45/12, 1980. (54) ВИХРЕВОЙ ПЫЛЕУЛОВИТЕЛЬ (57) Изобретение относится к аппаратам сухой инерционной очистки газов от налипающей пыли и позволяет повысить эф. Б4.). 1623720 А1 фективность пылеулавливания. Пылеуловитель содержит корпус 1 с коаксиальной вихревой камерой, устройство для удаления налипающей пыли с крыльчаткой 13 и скребками 14. Очистка от налипшей в вихревой камере пыли осуществляется периодически при закрытии одно o шибера и открытии другого шибера. При этом газовый поток вращает посредством крыльчатки скребки.

После окончания цикла очистки скребки пружиной 9 возвращаются в исходное положе«ие. 2 ил. ()с

ЬЭ (д

Ю

1623720

Изобретение относится к аппаратам сухой инерционной очистки газов от налипающей пыли, Цель изобретения — повышение эффективности очистки газон от налипающей пыли.

1-1а фиг.1 изображен пылеуловитель, продольный разрез: на фиг.2 — разрез А-А нэ фиг.1.

Пь<леуловитель состоит иэ цилиндроконического корпуса 1, танге<щиально расположенного входного патрубка 2 запыленного газа,осевой выхлопной трубы

3 для очищенно<о газа и «axpyG«a 4 для выгрузки уловленного продукта, Внутри корпугэ. соосно ему, расположен циклон 5 и 3 «рнпленная на кронштейнах 6 коническая абе <айка 7. Внутри обечайки 7, соосно ей, жестко закреплен стакан 8 с пружиной

9, пластиной !О и винтам 11, 11ижняя часть винта 11 связана посредством пласт ны 10 с пружиной 9,Верхняя часть винта 11 жестко связана посредством отбойной шайбы 12 с

;рыльчагкой 13 и скребками 14, Винт 11 установлен с возможностью возвратно-поступательного движения через жестко связанную со стаканом 8 направляющую 15.

Циклон 5 ик1еет в верхней части та«генциэльно рзсполо>кенный входной пзтрубок

16 с |шлберам 17. Патрубок 16 размещен на выход из нходного патрубка 2 пылеуловителя, В пргд-,ежутке между пэтрубком 16 и хвостовой частью патрубка 2 у<:танавлен шибер <13.

Пылеуловите <ь работает следующим образом.

Запыленный воздушный поток через входной патрубок 2 подается в патрубок 16, и ри этом шибер 17 открыт, шибер 18 закрыт.

Процесс очистки осуществляется как в обычном циклоне. Под действием центробежных сил, вазь<икэ<ощих pðè подаче запыленного воздушного потока тангенциально в циклон 5. частицы пыли отжимаются к внутренни.1 стенкам циклона 5, направляются в нижн ок> часть корпуса и в днище.

Очищенный воздух устремляется н осевую выхлопну,о Tp<,бу 3, БамеTbfaa;<ию уловленной пыли <1 подсо:y запыленного воздуха к

î «1<<« ««аму прег<ятствуют отбойная шайба

12, кс» |<че-.кая обечайка 7 и крыгьчзткэ 13.

По мере рабаты пылеуловителя, особен«о при измене< и<л влагасодер>кания воздушной гредь< или изтленении ее темпера уры < rc;;,:>ñ<36còâóåò возникновению .з"ффекта канд--:нсации кидкасти), на внутренних с1.«к|<к <1.<кла <а 5 и корпуса 1 пь<леотд< виталя в >3«<1êàþò отложе«ия улаг<ге«ной пь;ли

Чистка внутренних поверхностей пылеуловителя осуществляется путем поворота шибера 18 в положение "Открыто" и закрывания шибером 17 входного патрубка 16.

При этом закрученный воздушный поток подается между циклоном 5 и корпусом 1 пылеотделителя. Г!од действием напора воздушного потока крыльчатка 13 и жестко связанные с ней скребки 14 вращаются, очищая внутренние поверхности циклона 5 и корпуса 1 от отложений пыли, Вращаясь в направляющей 15, винт 11 вкручивается во внутреннюю полость стакана 8, сжимая и ружину 9, при этом крыльчатка 13 и скребки

14, совершая вращательное движение, перек<еща<отся в вертикальном направлении до крайнего нижнегс положения. Причем в нижнем положении нижние крыльчатки 13 сгребают уловленный продукт через кронштейны 6 в центральную часть днища, что облегчает его выгрузку иэ пылеотделителя.

При паследу<ощем перекл<очении шиберов 17 и 18 и подаче воздушного потока

<ереэ входной патрубок 16 аэродинамическая картина в районе крыльчатки 13 меняется (так KBK вращение потока происходит внутри циклона 5).Под действие<л пружины9 возникает поступательно-вращательное дви:кение вверх винта и жестко связанных с ни<л крыльчатки 13 и скребков 14 до крайнего верхнего положения, Далее процесс а <истки идет также, кэк описан выше.

Предлзгземый пь<леуловитель при одинаковых энергозатратах на процесс позволяет, не останавливая работу сушильного оборудования и пылеуловителя, производить очистку внутренних поверхностей аппарата (переключая шиберы 17 и 18). Проблема налипания пыли нэ внутренних стенках пылеуловителя особенно актуальна для процесса очистки отработанного в сушилках теплоносителя от пылевидных пищевых продуктов (иэ-за значительного влагосодержания отработанного сушильного газа).

Установлено, что из-эа исключения отложений уловленного продукта на стенках пылеуловителя (а следовательно, улучшения аэродинамики аппарата, исключения срыва отложений в вblxëî

В пылеуловителе облегчаегся выгрузка уловленной пыли из бункера, так как, вращаясь, крыльчатка 13, в ее крайнем нижнем положении, снимает слой пыли с конической обечзйки 7 и района цилиндра1623720

Составитель Н.Сафонов

Редактор Н.Киштулинец Техред Э.Цаплюк Корректор Л.Алексеенко

За к аз 148/91 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Реуш кая наб., 4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101 конического сопряжения корпуса, Таким образом, уловленный продукт постоянно подается в централ ьнук> область бункера, непосредственно над патрубком 4 для выгрузки продукта

Формула изобретения

Вихревой пылеуловитель для очистки запыленных газов, преимуществеHHQ отходящиx из сушилок, содержащий цилиндрический корпус с коническим основанием и осевой выхлопной трубой, в котором соосно установлен циклон, соединенный с патрубком ввода запыленного газа, причем под u_#_h!"
