Реферат



Изобретение относится к магнитной сепарации металлов из потока сыпучего материала Цель изобре:енин повышение эффективности процесса сепарации id счет уменьшения потоков рассеяния магнитной системы Сепаратор содержит конусный рабочий орган (РО) 1, установленный t возможностью вращения Внутри РО 1 расположена повторяющая его форму магнит ная система 2 в виде постоянных магнитов Полюсный шаг магнитов уменьшается от вер шины РО 1 к его основанию Все полюсы, кроме верхнего и нижнего, выполнены с рав ными площадями поверхности Верхний по люс имеет площадь, равную половине пло щади последующего, а нижний половине площади предыдущего полюса Приспособ ление 3 служит для подачи еепарируе мого материала Приемники 4 и 5 служ.п для разгрузки продуктов разделения Исход ный материал подается приспособлением 3 на поверхность РО 1 Немагнитная фрак ция скользит по поверхности РО 1 в прием ник 4, а магнитная выносится в отсутствия магнитного поля и pa ii ру жаетс я и приемник 5 2 ил 1C (Л

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51)5 В 03 С 1/02, 1/30 г !

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ABTOPCHOMY СВИДЕТЕЛЬСТВУ

Фиг 1

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 4649449/03 (22) 10.02.89 (46) 30.01.91. Бюл. ¹ 4 (7I ) Всесоюзное научно-ироизво.цтвенное объединение «Комбикорм» (72) Ю. В. Попов, Е. Л. Орлов, И. Б. Мещеряков и A. А. Арефьев (53) 621.928.89 (088.8) (56) Авторское свидетельство C(.СР № 1375340, кл. В 03 С 1/02, 1985.

Авторское свидетельство СССР № 1461505, кл. В 03 С 1/02, 1987. (54) КОНУСНЫЙ МАГ НИТНЫЙ СЕПАРАТОР (57) Изобретение относится к магнитной сепарации металлов из иот ока сыпучего материала. Цель изобретения повышение эффективности процесса сепарации за счет уменьшения потоков рассеяния магнитной системы. Сепаратор содержит конусный

„„SU„. 1623763 д 1

2 рабочий орган (PO) 1, установленный с возможностью вращения. Внутри PO 1 расположена повторяющая его форму магнитная система 2 в виде постоянных магнитов.

Полюсный шаг магнитов уменьшается от вершины PO 1 к его основанию. Все полк)сы, кроме верхнего и нижнего, выполнены с равными площадями поверхности. Верхний полюс имеет площадь, равную половине площади последукццего, а нижний — половинс площади предыдущего полюса. Приспособление 3 служит для подачи сепарир < мого материала. Приемники 4 и 5 служа для разгрузки продуктов разделения. Исходный материал подается приспособлением 3 на поверхность РО 1. Немагнитная фракция скользит по поверхности РО 1 в приемник 4, а магнитная выносится в зон отсутствия магнитного поля и разгруж.ц тся н и р исм ни к 5. 2 ил.

1623763

Изобретение относится к технике выделения металломагнитных примесей из потока сыпучего материала и может быть использовано в системе магнитной защиты на предприятиях комбикормовой промышленности.

Пель изобретения — — повышение эффективности процесса сепарации за счет уменьшения потоков рассеяния магнитной системы

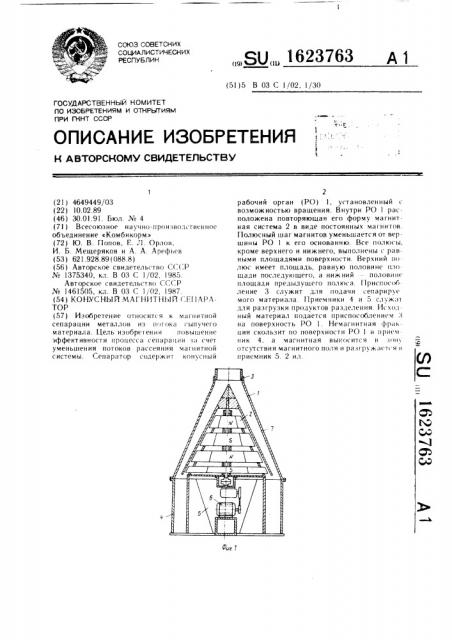

На фиг. 1 схематично представлен се!

О иаратор, разрез; на фиг. 2 — расчетная пара полюсов.

Сепаратор содержит рабочий орган 1 конусной формы, установленный с возможностью врашения, расположенную под ним магнитную систему 2, состоящую из постоянных магнитов, установленных с уменьшающимся полюсным шагом от вершины к основанию. Над конусным органом 1 установлено приспособление 3 для подачи сепарирхюгцего материала. В нижней части распо20 ложены сборник 4 отсепарированного материала и сборник 5 металломагнитных примесей. Сепаратор имеет также привод

6 для приведения рабочего органа 1 во вращательное движение, корпус 7.

Ширина всех полюсов, кроме верхнего и нижнего, определяется из условия равенства их площадей по формуле д Br. i Rn — i

R„,+S, г7ла

30 где В,, — определяемая ширина полюса;

В. ширина предыдущего полюса;

R,, — радиус кривизны предыдушего полюса;

)„i иолюсное расстояние (шаг) от предыдущего до определяемого 35 полюса: ч половина угла нри вершине конуса.

Ширина верхнего и нижнего полюсов определяется из условия равенства их плоисадс и ио.1ониис liëîиш,Ш eоотвстственно 4 последующего и иредыдушего полюсов по формулам

45 где В

K ширина верхнего полюса; коэффициент, зависящий от геометрических размеров верхнего полюса; полюсный шаг первой пары полюсов; коэффициент полюсного перекрытия; радиус кривизны верхнего полюса;

R(ширина нижнего полюса; коэффициент, зависящий от геометрических размеров ниж него полюса. где В.

Конусный магнитный сепаратор работает следующим образом.

Сепарируемый материал из бункера 3 попадает на вращающийся от привода 6 рабочий орган в зону действия магнитного поля, создаваемого магнитной системой 2.

Притянувшиеся к рабочему органу 1 металломагнитные примеси выводятся из зоны действия магнитного поля в немагнитную зону (на фиг. l не показана) и попадают в сборник 5, а материал, очищенный от ферромагнитных примесей, поступает в сборник 4.

Формула изобретения

Конусный магнитный сепаратор, включающий рабочий орган конусной формы, установленный с возмож ностью вращения, расположенную внутри него и повторяющую его форму магнитную систему в виде постоянных магнитов, установленных с уменьшаюшимся от вершины рабочего органа к его основанию иолюсным шагом, приспособление для подачи сеиарируемого материала и приемники продуктов разделения, отличающийся тем, что, с целью повышения эффективности процесса сепарации за счет уменьшения потоков рассеяния магнитной системы. все полюса, кроме верхнего и нижнего, выполнены с равными площадями поверхности, ири этом плошадь поверхности верхнего полюса равна половине площади последующего полюса, а площадь поверхности нижнего полюса равна ис..овине площади предыдущего полюса.
