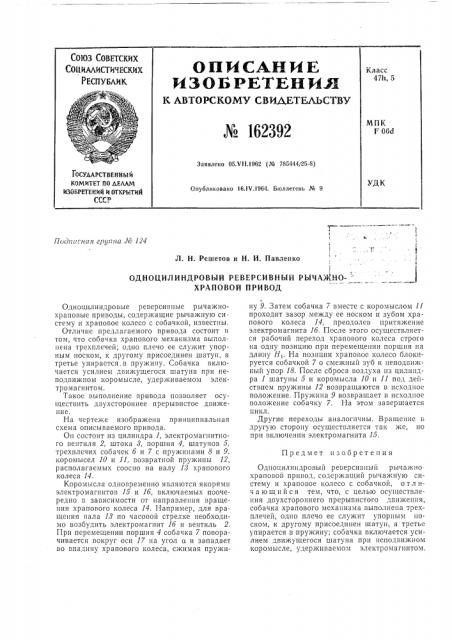

Союз Совктских

СОЦИАЛИСТИЧЕСКИХ

РЕСПУ АИ

ОПИСАНИЕ

ИЗОБРЕТЕНИ Н

К АВТОРСКОМУ CBHAETEAbCTBV

go )lQ)gg

Класс

47h, 5

MHV, Г 06d

Заявлено 05.VI I.1962 (¹ 785444/25-8) ГОСУДАРСТВЕННЫ И

КОМИТЕТ 110 ЬЕЛАМ

ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

СССР

Опубликовано 16.IV.1964. Бюллетень ¹ 9 ч

А

Цы) шгнпя грузии М 124

Л. H. Решетов и Н. И. Павленко

ОДНОЦИЛИНДРОВЫЙ РЕВЕРСИВНЫЙ РЫЧАфНОХРАПОВОЙ ПРИВОД

Одноцилиндровые ревероивные рычажнохраповые приводы, содержащие рычажную систему и храповое колесо с собачкой, известны.

Отличие предлагаемого привода состоит в том, что собачка храпового механизма выполнена трехплечеи; одно плечо ее служит упорным носком, к другому присоединен шатун, а третье упирается. в пружину. Собачка включается усилием движущегося шатуна при неподвижном коромысле, удерживаемом электромагнитом.

Такое выполнение привода позволяет осуществить двухстороннее прерывистое движение.

На чертеже изображена принципиальная схема описываемого привода.

0II состоит из цилиндра 1, электромагнит IOго вентиля 2, штока 8, поршня 4, шатунов 5, трехплечих собачек б и 7 с пружинами 8 и 9, коромысел 10 и 11, возвратной пру>кипы 12, располагаемых соосно на валу 13 храпового колеса 14.

Коромысла одновременно являются якорями электромагнитов 15 и 1б, включаемых поочередно в зависимости от направления вращения храпового колеса 14. Например, для вращения вала 18 по часовой стрелке необходимо возбудить электромагнит 1б и вентиль 2.

Г1ри перемещении поршня 4 собачка 7 поворачивается вокруг оси 17 на угол и и западает во впадину храпового колеса, сжимая пружину 9. Затем собачка 7 вместе с коромыслом 11 проходит зазор между ее носком и зубом храпового колеса 14, преодолев притяжение электромагнита 1б. После этого осуществляется рабочий переход храпового колеса строго на одну позицию при перемещении поршня на длину ÍI. На позиции храповое колесо блокируется собачкой 7 о смежньш зуб и неподвижный упор 18. После сброса воздуха из цил1шдра 1 шатуны 5 и коромысла 10 и 11 под действием пружины 12 возвращаются в исходное поло>кение. Пружина 9 возвращает в исходное поло>кение собачку 7. На этом завершается цикл.

Другие переходы аналоп1чны. Вращение в другую сторону осуществляется так же, по при включении электромагнита 15.

Предмет изобретения

Одноцилиндровьш реверсивный рычажно храповой привод, содержащий рычажную систему и храповое колесо с собачкой, отлич а ю шийся тем, что, с целью осуществления двухстороннего прерывистого движения, собачка .храпового механизма выполнена трехплечей, одно плечо ее служит упорным носком, к другому присоединен шатун, а третье упирается в пружину; собачка включается усилием движущегося шатуна при неподвижном коромысле, удерживаемом электромагнитом. № 162392
