Способ получения @ -модификации метаалюмината лития
Иллюстрации
Показать всеРеферат
Изобретение относится к области цветной металлургии. Цель изобретения - уско-ренпе процесса. Для этого смешивают оксид алюминия и карбонат лития, взятые в гтехиометрическом соотношении 1:1,- полученную смесь измельчлют, прессуют и подвергают термической обработке при облучении электронами до поглощенной дозы З Ю7 -109 Гр и температуре 330- 450°С. По сравнению с ттрототипом способ позволяет ускорить процесс за счет сокращения продолжительности термообработки с 8 ч до 10- 30 мин. 1 табл. с 9

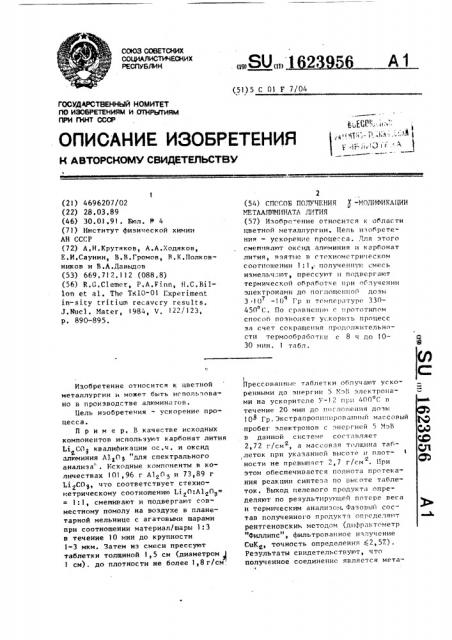

СОЮЗ СОВЕТСКИХ
СОЦИАЛИСТИЧЕСКИХ
РЕСГ)УХЛИН. (19) (11) Ai (51) 5 С 01 Г 7/04 ДЯ, н:". к,,„М ",,- . 1 l
Ген-li
ОПИСАНИЕ ИЗОБРЕТЕНИЯ
К ABTOPCHOMY СВИДЕТЕЛЬСТВУ с
Прессованны» таблетки облучают ускоренными до энергии 5 МэВ электронами на ускорителе У-12 прц 400 С в течение 20 мин до цоглог1епия дозы
I 0I! Гр. Зкстрапропитц1рованнь и массовый пробег электронов с энергией 5 МэВ в данной системе составляет
2,72 "/ñì, а массовая толщина таблеток при указанной высоте и плотэ ности не превышает,7 г/см . При
2 этом обеспечивается полнота протекания реакции синтеза по высоте таблеток. Вьмод целевого продукта определяют по результирующей потере веса и термическим анализом. Фазовый состав полученного продукта определяют рентгеновским методом (дпфрактометр
"Филлипс", фильтрованное излучение
СиК<р точность определения <2,5Т).
Результаты свидетельствуют, что полученное соединение является метаI
ГОСУДАРСТВЕННЫЙ НОМИТЕТ
ПО ИЗОВРЕТЕНИЯМ И Об(НРЫТИЯМ
ПРИ ГКНТ СССР (21) 4696207/02 (22) 28.03.89 (46) 30,01 91, Бюл. )) 4 (7I) Институт физической химии
АН СССР (72) А,Н.Крутяков, А.А,Ходяков, Е.И.Саукин, В.В,Громов, В.К.Полковников и В.АеДавыдов (53) 669 ° 712.!12 (088 ° 8) (56) R,G,Clemer., P.À.Ðinn, H.Ñ ° Hil1оп et al. The ТК10-01 Гxperiment
in-sity tritium recavery results.
J.Nucl. Mater, 1984, V. I22/l23 р. 890-895, Изобретение относится к цветной металлургии и может быть использовано в производстве алюмина гов.
Цель изобретения — ускорение процесса.
Пример. В качестве исходных компонентов используют карбонат лития
1Л СО квалификации ос.ч. и оксид и ее алюминия A1 0 g для спектрального анализа . Исходные компоненты в количествах 101,96 r Al<0 и 73,89 г
Li CO, что соответствует стехиометрическому соотношению Li
1:1, смешивают и подвергают совместному помолу на воздухе в планетарной мельнице с агатовыми шарами при соотношении материал/шары l:3 в течение 10 мин до крупности
1-3 мкм. Затеи нз смеси прессуют таблетки толиииол 1,5 ои (Лиаиетрои ) ! см) . до плотности не более 1,8 г/см
2 (54) СПОСОБ ПОЛУЧЕНИЯ (-МОДИФИКАЦИИ
МЕТААГППМИНАТА ЛИТИЯ (57) Иэобре-ение относится к области цветной металлургии. Цепь изобретения - ускорение процесса. Для этого смешивают оксид алюминия и карбонат лития, взятые в стехиометрическом соо.гнощении 1:1,. полученную смесь измельч-.mò, прессуют ц подвергают термической обработ<е цри облучении электронами до поглощенной дозы
3 ID -10 Гр и температуре 330о .
450 С. По сравнению с прототипом способ позволяет ускорить процесс эа счет сокращения продолжительности термообработки с 8 ч до 1030 мин. 1 табл.
3 162395 т -модификации с ствие разложения образовавшегося
)- LiA10<.
Предлагаемый способ по сравнению с прототипом позволяет ускорить процесс путем сокращения продолжительности термообработки с 8 ч до 1030 мин. алюминатом лития чистотой 98,0Х.
Получение f -модификации метаалюмината лития при других параметрах представлено в таблице.
Hs таблицы следует, что при поглощенной дозе менее 3 ° 10 Гр процесс синтеза не проходит до конца и получающийся продукт содержит непрореа- Ip гировавшие компоненты. При дозе более 109 Гр возрастает скорость обратной реакции разложения 2I LiACO > что приводит к уменьшению выхода целевого продукта. При температуре менее 330 С выход целевого продукта о
/ падает, так как реакция образоьания
1 метаалюмината лития не проходит до конца вследствие кинетических зао труднений. При температуре выше 450 С 20 выход целевого продукта падает вследФормула изобретения
Способ получения -модификации метаалюмината лития, включающий смешивание стехиометрических количеств оксида алюминия и карбоната лития и термическую обработку смеси, о т л и ч а ю щ и И с я тем, что с целью ускорения процесса, термическую обработку ведут прн облучении электронами до поглощенной дозы
3 ° 1(Р - 10З Гр и температуре 330450 С.
Время, Выход мин продукта, X
Температура, С о
Примеры Доза, Гр продукт неоднофаэен.
Составитель В. Зубарев
Редактор С.Лисина Техред M.дидык Корректор O,Êðàâöîâà
Заказ 166 Тираж Подписное
ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР
113035, Москва, Ж-35, Раушская наб., д. 4/5
Производственно-издательский комбинат "Патент", r.Ужгород, ул. Гагарина,101
2
4
5 б
8
94
Ф
11
1 08
8.107
1 2 ° 10
5 1 108
109
3 10
1,2 108
10В
1,5 10
2 109
5 1 108
108
500
12
25 2
lO
12
28
98 0
98,2
97,8
98,1
97,6
97,8
97,9
97,9
91,6
94,7
90,3
94,8
