Устройство для сигнализации о смещении пород кровли горной выработки

Устройство для сигнализации о смещении пород кровли горной выработки

Иллюстрации

Показать все

Реферат



Изобретение относится к горному делу и предназначено для получения информации о смещении пород кровли горных выработок. Цель изобретения - повышение надежности работы устройства . Для этого сигнальный блок (СБ) 1 с пластинчатой вилкой (ПВ) закреплен ///////////л 2 на держателе. R ПВ размещены сигнальные элементы (СЭ) 3, соединенные между собой гибкою тягой 4. С возможностью поворота в вертикальных ппоскогтях относительно СБ 1 установлен опорный элемент 6, ныполнснньй в вид единой скобы. Боковые стойки 7 скобы размещены снаруги СБ 1 и выполнены загнутыми внутрь нш.ними концами с возможностью взаимо; . lie твия с СЭ 3. При опускании KPOB I. J давит на опорный элемент 6, от которого давление через загнутые КОНЕЦ, боковых стоек 7 передается на СЭ 3. При смещении кроили 9 до высоты СЭ 3 о преодол ая сопротивление ПВ, пыпадает из нее и вместе с размещенным на конце тяги 4 указателем 8 местоположения зависает на тяге 4 в положении, сигнализирующем о смещении кровли 9. Сигнализация об опасном смещении кровли 9 продолжается до тех пор, пока обрушение кровли 9 не разрушит держатель. 2 ил, У//////////У// ММВВВШВж (Л 9 Фиг. 7

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„„SU„» 162414

А1 (51)5 F. 21 С 39/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМИ

ПРИ ГКНТ СССР

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

1 (21) 4653774/03 (22) 22.02.89 (46) 30.01,91. Бюл. 11 - 4 (71) Всесоюзный научно-исследовательский институт золота и редких металлов "ВНИИ-!" (72) А.А.Букшук и С.Д.Гитин (53) 622.23.05(088.8) (56) Авторское свидетельство СССР

Ф 1222838, кл. F. 21 С 39/00, 1984.

Авторское свидетельство СССР

1332016, кл. F. 21 С 39/00, 1986, (54) УСТРОЙСТВО ДЛЯ СИГНАЛИЗА!; .И О

СМЕЩЕНИИ ПОРОД КРОВЛИ ГОРНОЙ Ь! П АБОТКИ (57) Изобретение относится к горному делу и предназначено для получения информации о смещении пород кровли горных выработок. 11ель изобретения повьппение надежности работы устройства. Для этого сигнальный блок (СБ) 1 с пластинчатой вилкой (ПВ) закреплен

2 ! на держателе. В ПВ размещены сигнальные элементы (СЭ) 3, соединенные между собой гибкой тягой 4, С возможностью поворота в вертикальных ппоскостях относительно СБ 1 установлен опорный элемент 6, выполненный в вид единой скобы. Боковые стойки 7 скобы размещены снару:-.и СБ 1 и выполнены загнутым » внутр» ы;ними концами с воэможностью взаимо; ..йс IBH»» с СЭ 3.

При опускании кров!: 9 давит на опорный элемент 6, от которого давление через загнутые концы боковых стоек 7 передается на СЭ 3. При смещении кровли 9 до высоты СЭ 3 он,преодол ая сопротивление JIB, пь»падает из нее и вместе с размещенным на конце тяги 4 указателем 8 мсстоположения зависает на тяге 4 в положении, сигналиэирующем о смещении кровли 9. Сигнализация об опасном смещении крогли 9 продолжается до тех пор, пока обрушение кровли 9 не разрушит держатель, 2 ил, 1624) 49

Изобретение относится к горному делу, в частности к штанговым устройствам, информирующим о смещении пород кровли горных выработок.

Цель изобретения - повышение на5 дежности работы устройства.

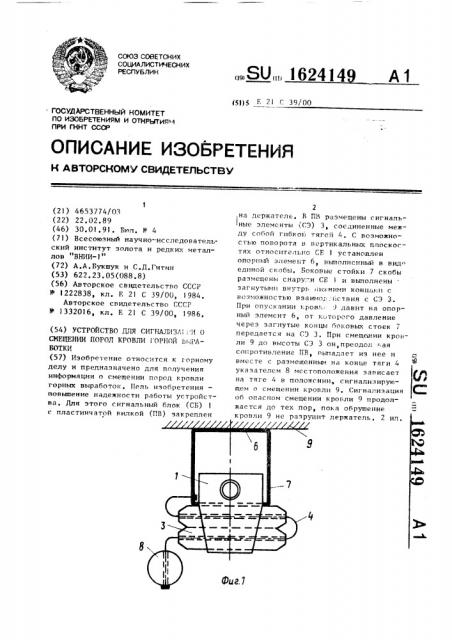

На фиг,1 показано предлагаемое устройство, общий вид; на фиг.2 - то же, амид сбоку. 1О

Устройство для сигнализации о смещении пород кровли горной выработки содержит сигнальный блок 1 с пластин1 чатой вилкой 2, в которой размещены сигнальные элементы 3, соединенные между собой гибкой тягой 4. Сигальный блок закреплен на держателе 5, выполненном в виде консоли. Устройство снабжено опорным элементом 6 с боковъвюи стойками 7. На конце гибкой тяги 4 размещен указатедь 8 местоположения.

Устройство работает следующим образом, Держатель 5, на котором располо- 25 жен сигнальный блок I устанавливают в горной выработке. Опорный элемент 6 подводят под кровлю 9 горной выработки, Опорный элемент 6, имея

Возможность поворота в вертикальных 3р плоскостях, устанавливается в зави-. симости от производственной необходимости в любом месте кровли 9 беэ подготовки для него специальной площад35

При опускании кровля 9 давит на опорный элемент 6, от которого давление через загнутые концы боковых стоек 7 передается на сигнальные элементы 3, и, когда смещение кровли 4О достигает высоты сигнального элемента 3, он, преодолевая сопротивление пластинчатой вилки 2, выпадает из нее и вместе с указателем 8 местопо-! ложения зависает на гибкой тяге 4 в положении, сигнализирующем о смещении кровли. Если кровля 9 продолжает опускаться и смещение достигает высоты опускающегося следующего сигнального элемента 3, то и последний выпадает из пластинчатой вилки 2 и зависает на гибкой тяге 4. Сигнальные элементы 3 и указатель 8 местоположения находятся в зоне видимости работающих в горной выработке людей н сигнализируют об опасном смещении кровли 9 до тех пор, пока обрушение кровли не разрушит держатель 5. Формула изобретения

Устройство для сигнализации о смещении пород кровли горной выработки, включающее держатель сигнального бло- ка в виде консоли, сигнальный блок с пластинчатой вилкой, в которой pasмещены сигнальные элементы, соединен-, ные между собой гибкой тягой, и опор- ный элемент с боковыми стойками, о тл и ч а ю щ е е с я тем, что, с целью повышения надежности устройства, опорный элемент с боковыми стойками выполнен в виде единой скобы, боковые стойки которого размещены снаружи сигнального блока н выполнены загнутыми внутрь нижними концами с возможностью взаимодействия с сигнальными элементами, нри этом опорный элемент выполнен с воэможностью поворота в вертикальных плоскостях относительно сигнального блока.

1Ьч!49

Фие. 2
