Устройство крепления формных пластин для офсетных печатных форм, изготавливаемых электрофотографическим способом

Устройство крепления формных пластин для офсетных печатных форм, изготавливаемых электрофотографическим способом

Иллюстрации

Показать все

Реферат



Изобретение относится к устройству крепления формных пластин для офсетных печатных плат, изготавливаемых электрофотографическим способом и позволяет повысить надежность устройства и упростить его конструкцию. На опорной плите 1 расположена пластина 2 из изоляционного материала, на которой размещена токопроводящая пластина 3. Опорная плита 1 соединена с отрицательным полюсом источника 5 питания постоянного высокого напряжения. Положительный полюс источника 5 соединен с токопроводящей пластиной 3, на которой размещена лавсановая пленка 4. Опорная плита 1 выполнена из электропроводящего материала и имеет скользящий контакт для подсоединения формной пластины 6. 1 ил. fc.1 Ё

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ГОСУДАРСТВЕННЫИ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4644986/12 (22) 29.12.88 (46) 30.01.91. Бюл. 1Ф 4 (71) Московский полиграфический институт (72) А.В,Грибков, А.Ю,Иванов, Ю,Н,Ткачук, П.Д.Винокуров, С.Н.Ермаков и А.В.Вербицкий (53) 772.93(088.8) (56) Патент ФРГ М 32462216, кл. G 03 G 15/00, 1976. (54) УСТРОЙСТВО КРЕПЛЕНИЯ ФОРМНЫХ

ПЛАСТИН ДЛЯ ОФСЕТНЫХ ПЕЧАТНЫХ

ФОРМ, ИЗГОТАВЛИВАЕМЫХ ЭЛЕКТРОФОТОГРАФИЧЕСКИМ СПОСОБОМ (57) Изобретение относится к устройству крепления формных пластин для офсетных.. Ы 1 624397 А1

<я)л G 03 G 15/00, 13/28 печатных плат, изготавливаемых электрофотографическим способом.и позволяет повысить надежность устройства и упростить его конструкцию. На опорной плите 1 расположена пластина 2 из изоляционного материала, на которой размещена токопроводящая пластина 3, Опорная плита 1 соединена с отрицательным полюсом источника 5 питания постоянного высокого напряжения. Положительный полюс источника 5 соединен с токопроводящей пластиной 3, на которой размещена лавсановая пленка 4, Опорная плита 1 выполнена из электропроводящего материала и имеет скользящий контакт для подсоединения формной пластины 6, 1 ил.

1624397

Формула изобретения

20!

Составитель Л. Носырева

Редактор Т. Парфенова Техред М.Моргентал Корректор Н. Ревская

Заказ 188 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5

Производственно. издательский комбинат Патент, г. Ужгород, ул,гвгеринв, 101

Изобретение относится к полиграфии, в частности к оборудованию для изготовления офсетных печатных форм электрофотографическим способом, где формная пластина во время технологического ïðîцесса плотно прилегает к плоской поверхности и не испытывает динамических нагрузок.

Цель изобретения — упрощение конструкции и повышение надежности в работе.

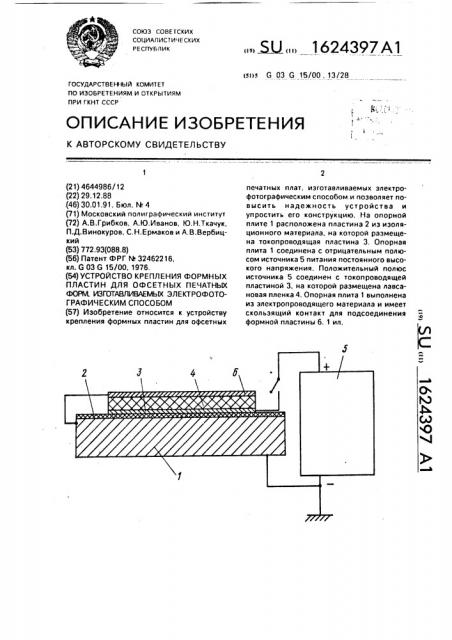

На чертеже показана схема предлагаемого устройства.

Устройство для крепления формных пластин состоит иэ опорной плиты 1 иэ токопроводящего материала, пластины 2 из изоляционного материала (например, гетинакса), токопроводящей пластины 3, лавсановой пленки 4, источника 5 питания постоянного высокого напряжения и самои формной пластины 6. Источник 5 имеет скользящий контакт.

Устройство работает следующим образом.

На плиту помещают пластину 2. На изоляционную пластину 2 помещают токопроводящую пластину 3. Пластину 3 может заменить, например, слой меди, нанесенный на гетинаксовую пластину 2. Сверху укладывают аавсановую пленку 4, а на нееформную пластину 6. После этого электрически соединяют плиту 1 и пластину 6, например при помощи скользящего контакта (не показан). Источник 5 постоянного высокого напряжения имеет электрическую связь с плитой 1 через минусовую клемму.

Положительный полюс источника 5 соединен с токопроводящей пластиной 3. После включения контакта лавсановая пленка 4 оказывается между отрицательно заряженной формной пластиной 6 и положительно заряженной пластиной 3. Происходит поляризация лавсановой пленки 4, и возникающие электростатические силы плотно прижимают формную пластину 6. После этого отключают источник высокого напряжения.

5 Поляризованная лавсановая пленка сохраняет свои электростатические свойства длительное время (не менее 10 мин), что достаточно для осуществления технологического процесса изготовления офсетной пе10 чатной формы. Величина подаваемого напряжения и длительность включения источника зависят ст формата и материала формы. Для форм на; люминиевой основе форматом 320х450-мм напряжение равняет15 ся U 1,5 кВт, время включения t«, 1-2 с, время эффективного держивания пластины Ьф,уд = 15 мин.

Устройство крепления формных пластин для офсетных печатных форм, изготавливаемых электрофотографическим способом, содержащее опорную плиту и

25 средство фиксации формной пластины, о тл и ч а ю щ е е с я тем, что, с целью повышения надежности и упрощения конструкции, оно имеет источник питания постоянного высокого напряжения, а

30 средство фиксации выполнено в виде расположенных на плите одна над другой с возможностью контакта между собой изоляционных и токопроводящих пластин, и лавсановой пленки, при этом положи35 тельный полюс источника питания через контакт соединен с токопроводящей пластиной, а отрицательный полюс соединен с опорной плитой, выполненной иэ электропроводящего материала, имеющей скользя40 щий контакт для подсоединения формной пластины.
