Способ определения размагниченного состояния носителя магнитной записи

Способ определения размагниченного состояния носителя магнитной записи

Иллюстрации

Показать все

Реферат



Изобретение относится к технике магнитной записи, а именно к способам определения размагниченного состояния носителя магнитной записи. Цель изобретения - повышение точности при определении размагниченного состояния носителя. На носитель записывают разнополярные последовательности однополярных импульсов и определяют зависимости амплитуд воспроизводимых импульсов от амплитуды тока записи (характеристика намагничивания). Полностью размагниченному состоянию соответствуют одинаковые характеристики намагничивания. 2 ил. Ё

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)ю G 11 В 27/10

ГОСУДАРСТВЕ ННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

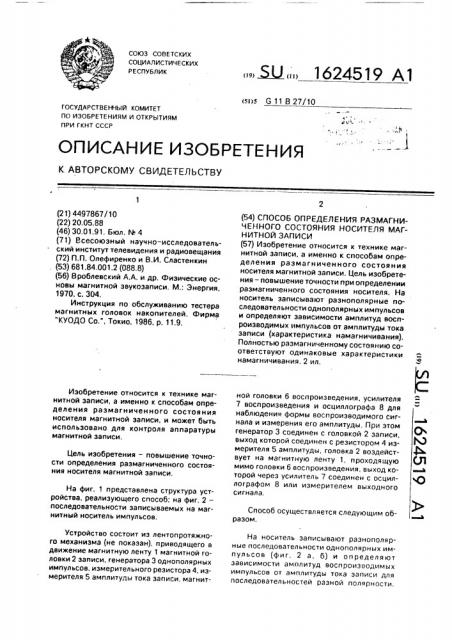

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4497867/10 (22) 20.05.88 (46) 30.01.91. Бюл. N. 4 (71) Всесоюзный научно-исследовательский институт телевидения и радиовещания (72) П.П. Олефиренко и В.И. Сластенкин (53) 681.84.001.2 (088.8) (56) Вроблевский А.А. и др. Физические основы магнитной звукозаписи. М.: Энергия, 1970, с. 304.

Инструкция по обслуживанию тестера магнитных головок накопителей. Фирма

"КУОДО Со.", Токио, 1986, р. 11.9.

Изобретение относится к технике магнитной записи, а именно к способам определения размагниченного состояния носителя магнитной записи, и может быть использовано для контроля аппаратуры магнитной записи.

Цель изобретения — повышение точности определения раэмагниченного состояния носителя магнитной записи.

На фиг. 1 представлена структура устройства, реализующего способ; на фиг. 2— последовательности записываемых на магнитный носитель импульсов.

Устройство состоит из лентопротяжного механизма (не показан), приводящего в движение магнитную ленту 1 магнитной головки 2 записи, генератора 3 однополярных импульсов, измерительного резистора 4, измерителя 5 амплитуды тока записи, магнит„„5U, „1624519 А1 (54) СПОСОБ ОПРЕДЕЛЕНИЯ РАЗМАГНИЧЕННОГО СОСТОЯНИЯ НОСИТЕЛЯ МАГНИТНОЙ ЗАПИСИ (57) Изобретение относится к технике магнитной записи, а именно к способам определения размагниченного состояния носителя магнитной записи. Цель изобретения — повышение точности при определении размагниченного состояния носителя. На носитель записывают разнополярные последовательности однополярных импульсов и определяют зависимости амплитуд воспроизводимых импульсов от амплитуды тока записи (характеристика намагничивания).

Полностью размагниченному соствянию соответствуют одинаковые характеристики намагничивания. 2 ил. ной головки 6 воспроизведения, усилителя

7 воспроизведения и осциллографа 8 для наблюдения формы воспроизводимого сигнала и измерения его амплитуды. При этом генератор 3 соединен с головкой 2 записи, выход которой соединен с резистором 4 измерителя 5 амплитуды, головка 2 воздействует на магнитную ленту 1, проходящую мимо головки 6 воспроизведения, выход которой через усилитель 7 соединен с осциллографом 8 или измерителем выходного сигнала, Способ осуществляется следующим образом.

На носитель записывают разнополярные последовательности однополярных импульсов (фиг. 2 а. б) и определяют зависимости амплитуд воспроизводимых импульсов от амплитуды тока записи для последовательностей разной полярности.

1624519

Формула изобретения

4Ъа.1

Составитель В.Фокина

Редактор Л.Веселовская Техред M.Ìîðãåíòàë Корректор И.Муска

Заказ 194 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101

Длительность импульсов должна быть такой, чтобы при повышении тока записи не наблюдалось уменьшение амплитуды воспроизводимых импульсов. Если носитель размагничен, то эти зависимости полностью совпадают. Если же носитель имеет постоянную составляющую намагниченности, то эти зависимости не совпадают (фиг.

2). Если магнитное поле головки совпадает по направлению с постоянной составляющей намагниченности, то в этом случае амплитуда воспроизводимых импульсов меньше, чем в случае, когда направление поля головки противоположно направлению постоянной составляющей намагниченности, т. е, можно определить направление постоянной составляющей намагниченности.

Способ определения размагниченного состояния носителя магнитной записи, 5 включающий его перемещение с постоянной скоростью перед рабочим зазором воспроизводящей магнитной головки с последующим анализом воспроизводимой информации, отличающийся тем, что, с целью

10 повышения точности, на носитель предварительно записывают разнополярные последовательности однополярных импульсов, определяют зависимости амплитуд воспроизводимых импульсов от амплитуд тока запи15 си для последовательностей разной полярности и по совпадению этих зависимостей определяют размагниченное состояние носителя.
