Реферат



Изобретение относится к машиностроению , в частности к приборостроению, и может быть использовано для управления различными технологическими процессами Цель изобретения - повышение удобств эксплуатации путем повышения быстродействия и временной точности срабатывания - достигается тем, что в устройстве для перемещения, например, штока 1 относительно корпуса 4, содержащем последовательно установленные упругие элементы 5. например, в виде спиральной пружины сжатия и элементы из термочувствительного материала с эффектом памяти формы, элемент 6 выполнен в виде одной или нескольких изогнутых или выпуклых пластин. действие эффекта памяти формы материала которых обеспечивает приобретение ими профиля, являющегося зеркальным отражением их исходного профиля, при этом в случае установки нескольких пластин 6 каждая из них установлена по отношению к смежной с ней пластине как зеркальное отражение последней. 1 з п ф-лы, 3 ил 24 66 (Л О ю ел со а

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (I 9) (I I ) (5!)5 G 12 В 1/00

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4648624/21 (22) 07.02.89 (46) 30.01.91. Бюл, М 4 (71) Куйбышевский политехнический институт им. В,В. Куйбышева (72) В.Г. Калинин и С.Ю. Кузнецов (53) 621.83.06(088.8) (56) Авторское свидетельство СССР

N. 772577, кл. G 12 В 1/00, 1980.

Патент США М 3634303. кл. 336 — 206, 1972. (54) УСТРОЙСТВО ДЛЯ ПЕРЕМЕЩЕНИЯ (57) Изобретение относится к машиностроению, в частности к приборостроению, и может быть использовано для управления различными технологическими процессами.

Цель изобретения — повышение удобств эксплуатации путем повышения быстродействия и временной точности срабатывания — достигается тем, что в устройстве для перемещения, например, штока 1 относительно корпуса 4, содержащем последовательно установленные упругие элементы 5, например, в виде спиральной пружины сжатия и элементы из термочувствительного материала с эффектом памяти формы, элемент 6 выполнен в виде одной или нескольких изогнутых или выпуклых пластин, действие эффекта памяти формы материала которых обеспечивает приобретение ими профиля, являюще(ося зеркальным отражением их исходного профиля, при этом в случае установки нескольких пластин 6 каждая из них установлена по отношению к смежной с ней пластине как зеркальное отра I(ение последней, 1 з.п. ф-лы, 3 ил.

2 1(1624536

Изобретение относится к машиностроению и может быть использовано в разных отраслях промышленности, в частности в приборостроении для управления различными технологическими процессами.

Цель изобретения — повышение удобств эксплуатации путем повышения быстродействия устройства и временной точности его срабатывания.

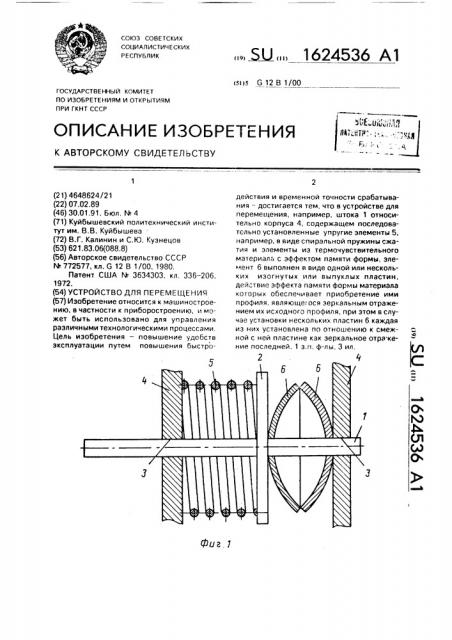

На фиг. 1 изображено устройство для перемещения в исходном положении, общий вид; на фиг. 2 — то же, по завершении хода в одном направлении; на фиг. 3 — то же, по завершении хода в обратном направлении.

Устройство для перемещения, например, подвижного штока 1 с буртиком 2 по направляющим отверстиям 3 корпуса 4 содержит последовательно установленные на штоке 1 по разные стороны от его буртика 2 два упругих элемента, один из которых может быть выполнен, например, в виде спиральной пружины 5 сжатия, а другой — в виде одной или нескольких неплоских пластин 6 из термочувствительного материала с эффектом памяти формы.

Если пластина 6 имеет форму круга, то ее выполняют выпуклой, а если форму прямоугольника, то изогнутой, причем эффект памяти формы материала пластины обеспечивает принятие ею в конце действия указанного эффекта профиля, являющегося зеркальным отражением ее исходного профиля.

При сборке устройства для перемещения на шток 1 последовательно устанавливают пружину 5 и одну или несколько пластин 6, ориентируя последние таким образом, чтобы каждая пластина была расположена по отношению к смежной с ней пластине как зеркальное отражение, размещают шток 1 вместе с упругими элементами в отверстиях 3 корпуса 4 и подключают пластины 6 к источнику нагрева (см. фиг, 1). При этом количество пластин 6 определяют исходя из заданной величины хода штока 1, которая кратна числу пластин 6.

При нагреве пластин до определенной температуры вступает в действие эффект памяти формы материала, из которого они выполнены, в результате чего пластины 6

30 сначала выпрямляются, осуществляя перемещение штока 1 вперед (см. фиг. 2), а затем изгибаются в противоположную сторону, приобретая профиль, являющийся зеркальным отражением их исходного профиля, и перемещая шток 1 назад в исходное положение (см. фиг. 3), т.е. осуществляя только за счет нагрева пластин 6 возвратно-поступательное перемещение штока 1.

8 описанном варианте устройство имеет однократный характер действия. Для осуществления многократного действия пластины 6 изготавливают иэ материала с обратимым эффектом памяти формы. В этом случае при охлаждении пластин 6 шток 1 совершает повторный цикл движения. Таким образом. за один цикл нагрев — охлаждение осуществляется двойной полный ход штока 1.

Выполнение упругого элемента из материала с эффектом памяти формы в виде выпуклой пластины, действие эффекта памяти формы материала которой обеспечивает приобретение ею профиля, являющегося зеркальным отражением ее исходного профиля, а так же снабжение устройства набором указанных;1ластин, каждая иэ которых установлена по отношению к смежной с ней пластине как зеркальное отражение последней, позволяет повысить удобства эксплуатации устройства для перемещения.

Формула изобретения

1. Устройство для перемещения, содержащее два последовательно установленных упругих элемента, один из которых выполнен из материала с эффектом памяти формы, отличающееся тем,что,сцелью повышения удобств эксплуатации, указанный упругий элемент выполнен в виде выпуклой пластины, эффект памяти формы материала которой обеспечивает приобретение ею профиля, являющегося зеркальным отражением ее исходного профиля.

2. Устройство пои. 1отл ича ю ще е— с я тем, что упругий элемент из материала с эффектом памяти формы выполнен в виде набора выпуклых пластин, каждая из которых установлена по отношению к смежной с ней пластине как зеркальное отражение данной пластины, 1624536

@08. 2

Составитель Ю,Сотников

Редактор Л.Веселовская Техред M.Ìîðãåíòàë Корректор И.Муска

Заказ 195 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035. Москва, Ж-35. Раушская наб., 4/5

Производственно-издател,ский комбинат "Патент". г. Ужгород, ул.Гагарина, 101
