Шкаф комплектного распределительного устройства

Шкаф комплектного распределительного устройства

Иллюстрации

Показать все

Реферат



Изобретение относится к электротехнике и может быть использовано в конструкциях шкафов комплектных распределительных устройств. Цель изобретения - повышение надежности работ. Устройство содерлит шкаф с выкатным элементом, шарнирно-рычажную передачу, включающую шторки. Одним концом шарнирно-рычажная передача посредством толкателя соединена с выкатным элементом, а другим - со стенкой шкафа. В шарнирно-рычажную передачу включен двуплечий рычаг, одно плечо которого выполнено с пазом, другое плечо с помощью тяги соединено с плечом трехплечего рычага, а другие два плеча последнего соединены с рычагами шторок 2 ил.

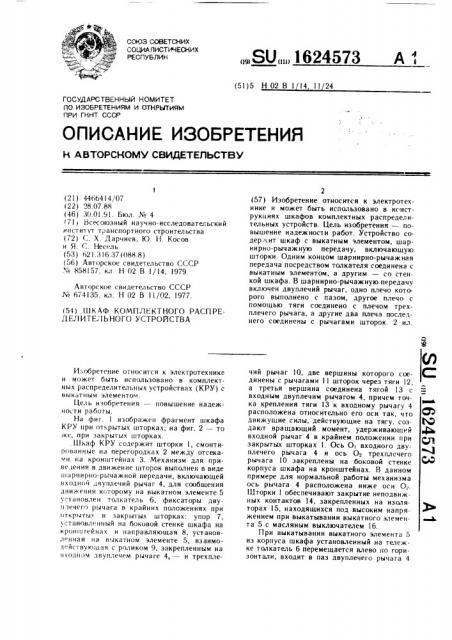

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН

„„SU„„, 1624573 (5!)5 Н 02 В 1 14 11 24

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

H АBTOPCHOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ

ПРИ ГКНТ СССР (21) 4466414/07 (22) 28.07.88 (46) 3h.01.91. Бюл. № 4 (71> Всесоюзный научно-исследовательский институт транспортного строительства (72) С. Х. Дарчиев, IО. H. Косов и Я. С, Несель (53) 621.3)6.37(088.8) (56) Авторское свидетельство СССР

¹ 858157, кл Н 02 В 1/14, 1979.

Авторское свидетельство СССР

¹ 674135, кл. Н 02 В ll/02, 1977. (54), ШКАФ КОМПЛЕКТНОГО РАСПРЕДЕЛИТЕ 1ЬНОГО УСТРОЙСТВА

И обретение относится к электротехнике и может быть использовано в комплектных распределительных устройствах (КРУ) с

BbIKdTHblM элементом.

Цель изобретения — повышение надежности работы.

На фиг. 1 изображен фрагмент шкафа

КРУ при открытых шторках; на фиг. 2 — то же, при закрытых шторках.

Шкаф КРУ содержит шторки I, смонтированные на перегородках 2 между отсеками на кронштейнах 3. Механизм для приведения в движение шторок выполнен в виде шарнирно-рычажной передачи, включающей входной двуплечий рычаг 4, для сообщения движения кгторому на выкатном элементе 5 установлен толкатель 6, фиксаторы двуи.нечего рычага в крайних положениях при открыты и закрытых шторках: упор 7, установленный на боковой стенке шкафа на кронштейнах и направляющая 8, установл нная на выкатном элементе 5, взаимодействующая с роликом 9, закрепленным на входном двуплечем рычаге 4, — и трехпле2 (57) Изобретение относится к электротехнике и может быть использовано в кснструкциях шкафов комплектных распределительных устройств. Цель изобретения — повышение надежности работ. Устройство содер;кит шкаф с выкатным элементом, шарнирно-рычажную передачу, включающую шторки. Одним концом шарнирно-рычажная передача посредством толкателя соединена с выкатным элементом, а другим — со стенкой шкафа. В шарнирно-рычажную передачу включен двуплечий рычаг, одно плечо которого выполнено с пазом, другое плечо с помощью тяги соединено с плечом трехплечего рычага, а другие два плеча последнего соединены с рычагами шторок. 2 ил. чий рычаг 10 две вершины которого сое- С динены с рычагами 11 шторок через тяги 12, а третья вершина соединена тягой 13 с входным двуплечим рычагом 4, причем точка крепления тяги 13 к входному рычагу 4 расположена относительно его оси так, что движущие силы, действующие на тягу, соз- (Я дают вращающий момент, удерживающий Ц;Ь входной рычаг 4 в крайнем положении при р1! закрытых шторках I. Ось О входного двуплечего рычага 4 и ось О> трехплечего рычага 10 закреплены на боковой стенке корпуса шкафа на кронштейнах. В данном примере для нормальной работы механизма ось рычага 4 расположена ниже оси О>.

Шторки 1 обеспечивают закрытие неподвижных контактов 14, закрепленных на изоляторах 15, находящихся под высоким напряжением при выкатывании выкатного элемен- 3 та 5 с масляным выключателем 16.

При выкатывании выкатного элемента 5 из корпуса шкафа установленный на тележке толкатель 6 перемещается влево по горизонтали, входит в паз двуплечего рычага 4

1624573

Формула изобретения и приводит его в движение. При этом рычаг

4 вращаетсп вокруг оси O) по часовой стрелке. От рычага 4 через тягу 13 движение передается трехплечему рычагу 10, который вращается вокруг оси О) против часовой стрелки. Трехплечий рычаг 10 при помощи тяг 12 и рычагов 11 поворачивает нижнюю шторку 1 вокруг оси Оз по часовой стрелке, а верхнюю вокруг оси 04 против часовой стрелки до полного их закрытия.

При этом двуплечий рычаг 4 зафиксирован в крайнем верхнем положении. Предотвращение самопроизвольного открытия шторок ! обеспечивается соответствующим взаимным расположением двуплечего рычага 4. трехплечего рычага 10 и тяги !3. Прямая, проходящая через точки соединения тяги !3 с рычагом 4 и рычагом 10, проходит ниже оси Oi. Так, например, под действием собственного веса нижней шторки (или под влиянием какой-либо другой причины) трехплечий рычаг 10 не сможет повернуться нокру) о«и О по часовой стрелке, так как тяга 13 будет упираться в рычаг 4, который, н свою очередь, не сможет повернуться против часовой стрелки ввиду того, что направление силы нажатия тяги 13 на рычаг 4 прох<)дит ниже оси Oi, а повороту рычага по часовой стрелке препятствует упор 7. Дополпите1ьным препятствием против самопроизвольного открытия шторок 1 является собственный вес верхней шторки l. Открытие шторок происходит при вкатывании выкатного элемента 5 в корпус шкафа, когда толкатель 6, перемещаясь вправо по горизонтали, нажимает на рычаг 4, который поворачивает«я против часовой стрелки. При этом движ«ни от двуплечего рычага через тягу 13 перед;н; «)I т!) xi).i« ÷«му рычагу 10, который, поворачиваясь по часовой стрелке, приводит в движение шторки 1. Полное открытие шторок 1 происходит путем поворота соответственно по часовой и против часовой стрелки. При вкатывании направляющая 8 набегает на ролик 9. Опираясь

25 зо ч5

40 на направляющую 8 роликом 9, двуплечий рычаг 4 находится в крайнем нижнем положении. При дальнейшем движении вправо открытое положение шторок 1 поддерживается за счет направляющей 8.

Использование изобретения повысит надежность работы за счет замены пружин шарнирно-рычажным механизмом.

Шкаф комплектного распределительного устройства с выкатным элементом, содержащий шарнирно-рычажную передачу, включающую шторки, установленные на рычагах, закрепленных на корпусе шкафа на осях вращения и соединенных тягой, входной рычаг, ось которого закреплена на кронштейне, установленном на основании шкафа, при этом шарнирно-рычажная передача шарнирно соединена с тягой, воздействующей на шторки, и толкатель, установленный на выкатном элементе, отличающийся тем, что, с целью повышения надеж ности работы, шарнирно-рычажная передача снабжена двумя фиксаторами и трехплечими рычагом, входной рычаг выполнен двуплечим, одно плечо которого выполнено с пазом для взаимодействия с толкателем, фиксатор, предназначенный для взаимодействия с двуплечим рычагом при закрытом положении шторок, выполнен в виде упора, расположенного на боковой стенке шкафа, фиксатор, предназначенный для взаимодействия с двуплечим рычагом при открытом положении шторок, выполнен в виде направляющей, расположенной на выкатном элементе, и ролика, закрепленного на первом плече двуплечего рычага, при этом две вершины трехплечего рычага соединены с рычагами шторок, а третья вершина посредством тяги соединена с другим плечом двуплечего рычага, причем точка крепления оси двуплечего рычага установлена ниже оси крепления трехплечего рычага.

1624573

Риг 1

8 5

Сост а в и тел ь Б Фили п по в

Редактор Л. Веселовская Техред А. Кравчук Корректор H. Ренская

Заказ 197 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКН Г СССР !! 3035, Москва, Ж--35, Раушская наб., д. 4, 5

Производственно-издательский комбинат «Патент», г. Ужгород, ул. Гагарина. l01
