„СОЮЗ СоаЕТСКИХ

COIL ÈÀËÈÑÒÈ× ЕСКИХ

РЕСПУБЛИК

ОПИСАНИЕ

ИЗОБРЕТЕНИИ

K АВ ГОРСКОМУ СВИЛЕТЖЛЬСЗЪУ

go 1Q/O) Класс

12d, 1от

МПК

ВОЫ

Заявлено 02.Х1.1962 (№ 801685/23-4) ГОСУААРСТВЕННЫИ

КОМИТЕТ ПО ДЕЛЛМ

ИЗОБРЕТЕНИЙ и ОТКРЫТИЙ

СССР

Опубликовано 08.Ч.1964. Бюллетень № 10

11одиисная гру1гпа Л& 84

П. А. Подосинкин, В. С. Деревянко и И. И. Босенко

СПОСОБ РАЗДЕЛЕНИЯ СУСПЕНЗИИ В ОТСТОЙНИКЕ

Предмет изобретения

Известный спосоо разделения суспензии в отстойнике с предварительной очисткой ее в гидроциклоиах заключается в том, что суспензию подают в гидроциклоны, а оттуда сливиую фракцию на1;равляют в отстойник.

Предлагаемый способ отличается тем, что предварительно в гидроциклонах очищают только часть суспеизии, а в отстойник подают смесь остальной суспензии со сливной фракцией гидроциклонов, Благодаря такому ведению процесса увеличивается производительность отстойника по съему чисгой жидкости в результате увеличения скорости осаждения взвешенных частиц и уменьшения объема отстаиваемой суспен,èè при удоьлетворительной скорости уплотнения шлама.

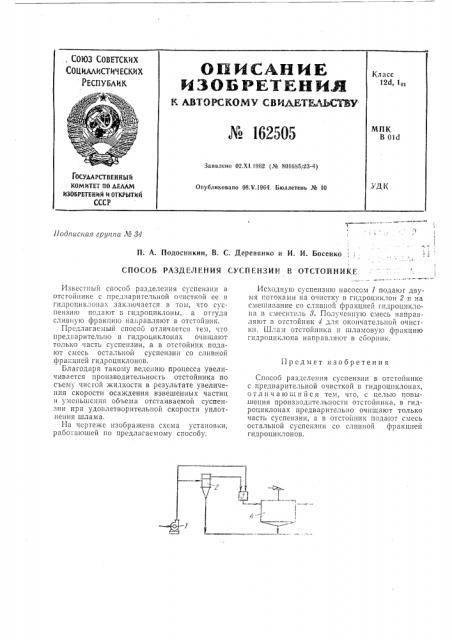

1-1а чертеже изображена схема установки, рабо ающей по предлагаемому способу.

Исходную суспензию насосом 1 подают двумя готоками на очистку в гидроциклон 2 и на смешивание со сливной фракцией гидроциклоиа в смеситель 8. Полученную смесь направляют в отстойник 1 для окончательной очистки. Шлам отстойника и шламовую фракцию гидроциклона направляют в соориик.

Способ разделения суспензии в отстойнике с предварительной очисткой в гидроциклонах, отличающийся тем, что, с целью повышения производительности отстойника, в гидроциклонах предварительно очищают только часть суспензии, а в отстойник подают смесь остальной суспензии со сливной фракцией гидроциклонов.
