Стогообразователь

Стогообразователь

Иллюстрации

Показать все

Реферат



Изобретение относится к сельскохозяйственному машиностроению, в частности к машинам для уборки зерновых и кормовых сельскохозяйственных культур Цель изобретения - снижение потерь продукта Стогообразователь включает гусеничный ход , пневмозагрузчик 2 растительного материала, КУЗОВ 3 с механизмами 4 уплотнения, тяговый элемент (цепь) 5, на котором шарнирно хстгнювлена сылыш.шпыя «.ген K.I ( i граблинами 7 При воздействии сталкивающей стенки Hd стог шы огк юиясн я ыд до тех пор, пока не уравновешивается нагрузка на сталкивающую стенку и граб.шны Отклонение стенки предотвращает написание растительной массы 1 ил

СОЮЗ СОВЕТСКИХ

СО4(ИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51)5 А 01 D 85/00, 87/12

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А ВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 4655534/15 (22) 27.02.89 (46) 07.02.91. Бюл. № 5 (71) Научно-производственное объединение

«САНИИРИ» (72) Г. П. Баранов, А. Л. Локшин, М. В. Канделя и В. И. Коломентьев (53) 631.353.4 (088.8) (56) Авторское свидетельство СССР № 434913, кл. А 01 D 85/00, 1971. (54) СТОГООБРАЗОВАТЕЛЬ (57) Изобретение относится к сельскохозяйственному машиностроению, в частности к

„„SU, 1625414 A 1 машинам для уборки зерновых и кормовых сельскохозяйственных культур. Цель изобретения — снижение потерь продукта. Стогообразователь включает гусеничный ход 1, пневмозагрузчик 2 растительного материала. кузов 3 с механизмами 4 уплотнения, тяговый элемент (цепь) 5. на котором шарнирно ((та i) 0(3«! «((а (. ал к и в<) K)11(()H (т(1 н к() () ( граблинами 7. При воздействии сталкивающ(й «T«((êè )(() стог ()на огк.)о((я«г«>I н;«;(д до тех пор, пока не уравновешивается нагрузка на сталкивающую стенку и граблины.

Отклонение стенки предотвращает нани«апи( растительной массы. 1 ил.

1625414

Формула изобретения

Составитель А. Виноградов

Редактор И. lUулла Текред А. Кравчук Корректор М. I (ожо

Заказ 239 Тираж 378 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при I КНТ СССP

113035, Москва. Ж вЂ” 35, Раушская наб., д. 4/5

Производственно-издательский комбинат «патент», г. Ужгород, ул. Гага1нп à, IA I

Изобретение относится к сельскохозяйственному машиностроению, в частности к машинам для уборки зерновых и кормовых сельскохозяйственных культур.

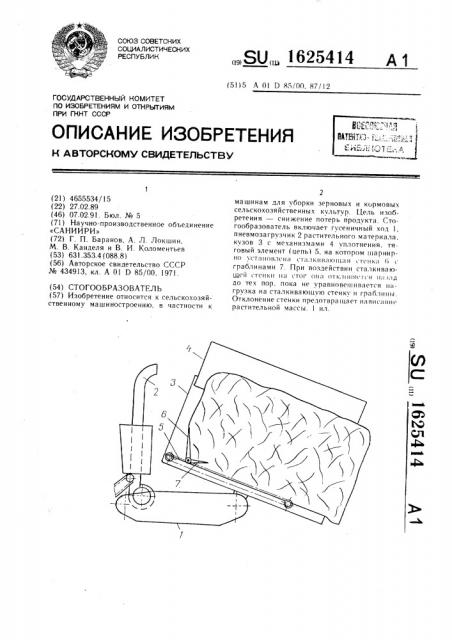

Целью изобретения является снижение потерь продукта. . На чертеже схематично представлен стогообразователь.

Стогообразователь включает гусеничный ход 1, пневмозагрузчик 2 растительного материала, кузов 3 с механизмами 4 уплотнения, тяговую цепь (цепи) 5, на которой шарнирно установлена сталкивающая стенка

6 с жестко закрепленными на ней граблинами 7.

Стогообразователь работает следующим образом.

Растительную массу скашивают и пневмозагрузчиком 2 загружают в кузов 3, где ее периодически уплотняют механизмами 4 уплотнения. После того, как стог в кузове стогообразователя сформируется, наклоняют кузов 3 и сталкивающей стенкой 6 выталкивают стог. При воздействии сталкивающей стенки на стог она отклоняется назад до тех пор, пока не уравновесится нагрузка на сталкивающую стенку и граблины.

Отклонение стенки предотвращает нависание растительной массы.

Стогообразователь, включающи и кузов для сбора растительного материала, подвижное днище со сталкивающей стенкой и ее

)5 привод, отличающийся тем, что, с целью снижения потерь продукта, сталкивающая стенка установлена шарнирно и выполнена в виде расположенных под углом одна к другой граблин.
