Устройство для подачи материалов

Устройство для подачи материалов

Иллюстрации

Показать все

Реферат



Изобретение огносится к механизации трудоёмких процессов в животноводстве и обеспечивает уменьшение капитальных затрат на разгрузку короба. Устройство содержит короб 1, который после заполнения его материалом, подлежащим подаче внутрь помещения, вдвигается через приёмное отверстие 3 в стене помещения под крышку 11. Для разгрузки крышка совместно с коробом, сцепленная с ним, при помощи лебёдки 14 по вертикальным направляющим 10, закреплённым на стене, поднимается на заданную высоту. При этом наружная часть торцовой стенки короба, выполненная в виде заглушки 4, плотно перекрывает приёмное отверстие, а её остальная часть в виде пластины 5, жёстко прикреплённой к боковинам короба, отсоединяется от заглушки, перемещаясь совместно с коробом и крышкой. Разгрузка короба осуществляется в устанавливаемый под него кормораздатчик. 2 з.п.ф-лы, 3 ил.

союз советских

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (5!)5 А 01 К 1/00

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) 1375780 (21) 4655964/15 (22) 27.02.89 (46) 07.02.91. Бюл.М5 (71) Якутский научно-исследовательский институт сельского хозяйства (72) M.M.Го голе в (53) 69,028.1 (088.8) (56)Авторское свидетельство СССР

hL1375780, кл. А 01 К 1/00, 1986. (54) УСТРОЙСТВО ДЛЯ ПОДАЧИ МАТЕРИАЛОВ (57) Изобретение агносится к механизации трудоемких процессов.в животноводстве и обеспечивает уменьшение капитальных затрат на разгрузку короба. Устройство содержит короб 1, который после заполне„„Я „„1625456 А2 ния его материалом, подлежащим подаче внутрь помещения, вдвигается через приемное отверстие 3 в стене помещения под крышку 11. Для разгрузки крышка совместно с коробом, сцепленная с ним, при помощи лебедки 14 по вертикальным направляющим 10, закрепленным на стене, поднимается на заданную высоту. При этом наружная часть торцовой стенки короба, выполненная s виде заглушки 4, плотно перекрывает приемное отверстие, а ее остальная часть в виде пластины 5, жестко прикрепленной к боковинам короба, отсоединяется от заглушки, перемещаясь совместно с коробом и крышкой, Разгрузка короба осуществляется в устанавливаемый под него кормораздатчик. 2 э.п.ф-лы, 3 ил.

1625456

Изобретение относится к механизации трудобмких процессов в животноводстве, в частности к устройствам для подачи материалов в животноводческие и кормоприготовительные помещения, преимущественно в условиях низких температур, Цель изобретения — уменьшение капитальных затрат, связанных с обеспечением разгрузки короба, Нэ фиг.1 изображено устройство для подачи материалов, вид сбоку;. на фиг.2 — то же, аксонометрическая проекция; на фиг.3—

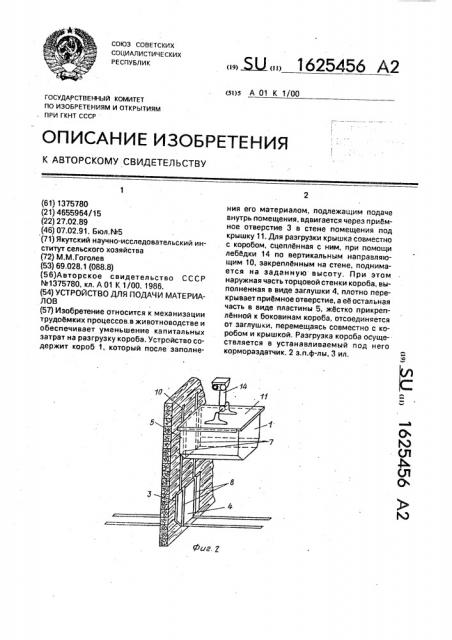

-o же, разрез А-А на фиг.1.

Устройство содержит открытый кверху короб 1, вдвигаемый по горизонтальным направляющим 2 через прибмное отверстие 3 внутрь помещения посредством привода.

Торцовая стенка короба, обращбнная наружу помещения, выполнена в виде разъбмных в вертикальной плоскости заглушки 4 и пластины 5; которая прикреплена жбстко к боковинам 6 короба. Заглушка обеспечивает перекрытие прибмного отверстия при размещении короба в помещении.

Рэзъбмно фиксирующий заглушку и пластинуузел выполнен в виде закреплбнных нэ поверхности пластины вертикальных выступов 7, имеющих в поперечном сечении форму "ласточкина хвоста", которые свободно размещены в ответных пазах 8; выполненных в заглушке. На внутренней поверхности стены 9 помещения закреплены вертикальные направляющие10, которыеслужатдля подьбма и опускания установленной в них консольной крышки 11 совместно с коробом 1. Сцепление крышки с коробом для их подьбма осуществляется при помощи приспособления, которое выполнено в виде прикреплбнных к верхним концам боковин 6 короба продольных выступов 12, взаимодействующих с подвешенными к боковым краям крышки захватами 13 при перемещении. короба внутрь помещения.

Подъбм и опускание крышки совместно с коробом осуществляется приводом, который выполнен в виде, например,леббдки 14, трос которого связан с крышкой. Заглушка и крышка по периметру оснащены элементами, обеспечивающими их герметичную стыковку со стеной помещения и коробом.

Устройство работает следующим образом.

Выдвинутый наружу короб 1 после его загрузки материалом, например, кормами вдвигается по горизонтальным направляющим 2 внутрь помещения через прибмное герметизация помещения заглушкой 4, а ко5 роба-крышкой. Для разгрузки короба при помощи леббдки 14 крышка вместе с коробом

45

55

20 отверстие 3. устанавливаясь под крышкой 11 и сцепляясь с ней посредством выступов 12 и захватов 13. При этом происходит надбжная поднимается по вертикальным направляющим 10 на заданную высоту, при этом пластина 5 короба отъединяется от заглушки, свободно перемещаясь своими выступами 7 в пазах 8 заглушки, которая остабтся на месте, перекрывая прибмное отверстие. После этого под короб заезжает транспортное средство с кузовом или кормораэдатчик для прибма выгружаемых в них кормов. Затем короб опускается, перемещаясь под загрузку наружу помещения, Далее процесс разгрузки короба повторяется, При таком выполнении устройства отпадает надобность в строительстве дорогостоящих эстакад или траншей, обеспечивающих разгрузку короба, Формула изобретения

1. Устройство для подачи материалов по авт.св. %1375780, о т л и ч а ю щ е е с я тем, что, с целью уменьшения капитальных затрат, связанных с обеспечением разгрузки короба, обращбнная наружу помещения торцовая стенка короба выполнена в виде разъбмных в вертикальной плоскости заглушки, перекрывающей прибмное отверстие при размещении короба в помещении, и пластины, которая прикреплена к боковинам короба, при этом внутренняя поверхность стены помещения выполнена с вертикальными направляющими, а крышка снабжена приспособлением для сцепления с коробом и приводом для их совместного подМма по упомянутым направляющим.

2. Устройство по п.1, отл ич а ю ще е с я тем, что пластина снабжена эакреплбнными на еб внешней поверхности вертикальными выступами, имеющими в поперечном сечении форму "ласточкина хвоста", а в заглушке выполнены ответные пазы, в которых свободно размещены упомянутые выступы.

3. Устройство по п.1, о т л и ч а ю щ е е с я тем, что приспособление для сцепления крышки с коробом выполнено в виде прикреплбнных к верхним концам боковин короба продольных выступов, взаимодействующих с подвешенными к боковым краям крышки захватами при перемещении короба внутрь помещения.
