Реферат



Устройство предназначено для автоматического включения системы пенного тушения пожаров в резервуарах для хранения нефти и нефтепродуктов. Цель изобрете-. ния - упрощение конструкции и повышение надежности. Устройство состоит из пеногенераторов, пожарных извещателей установки для поддержания давления в растворопроводе, включающей в себя электроконтактный манометр включения компрессора. Новым является то, что вместо электрозадвижек , устанавливаемых на линии растворопровода, установлены клапаны непосредственно на выходном отверстии пеногенераторов, открываемых от извещателей в виде легкоплавкого элемента или пружинообразной детали из металла, обладающего памятью формы, причем первый устанавливается непосредственно ка тяге при одиночном включении генератора, а вторая на замкнутой петле троса, перкинутого через систему, подпружиненных пружиной роликов внутри резервуара. 3 з.п.ф-лы, 4 ил. (С (Л

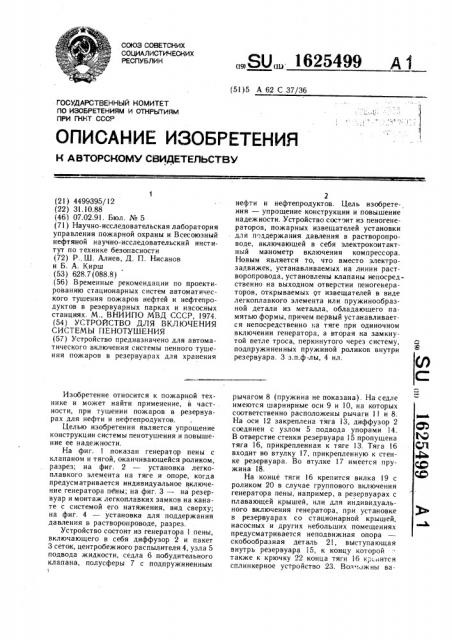

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51)5 А 62 С 37/36

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ABTOPCHOMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 4499395/12 (22) 31.10.88 (46) 07.02.91. Бюл. № 5 (71) Научно-исследовательская лаборатория управления пожарной охраны и Всесоюзный нефтяной научно-исследовательский институт по технике безопасности (72) Р, Ш. Алиев, Д. П. Нисанов и Б. А. Кирш (53) 628.7(088.8) (56) Временные рекомендации по проектированию стационарных систем автоматического тушения пожаров нефтей и нефтепродуктов в резервуарных парках и насосных станциях. М., ВНИИПО МВД СССР, !974. (54) УСТРОЙСТВО ДЛЯ ВКЛЮЧЕНИЯ

СИСТЕМЫ ПЕНОТУШЕНИЯ (57) Устройство предназначено для автоматического включения системы пенного тушения пожаров в резервуарах для хранения

Изобретение относится к пожарной технике и может найти применение, в частности, при тушении пожаров в резервуарах для нефти и нефтепродуктов.

Целью изобретения является упрощение конструкции системы пенотушения и повышение ее надежности.

На фиг. 1 показан генератор пены с клапаном и тягой, оканчивающейся роликом, разрез; на фиг. 2 — установка легкоплавкого элемента на тяге и опоре, когда предусматривается индивидуальное включение генератора пены; на фиг. 3 — на резервуар и монтаж легкоплавких замков на канате с системой его натяжения, вид сверху; на фиг. 4 — установка для поддержания давления в растворопроводе, разрез.

Устройство состоит из генератора 1 пены, включающего в себя диффузор 2 и пакет

3 сеток, центробежного распылителя 4, узла 5 подвода жидкости, седла 6 побудительного клапана, полусферы 7 с подпружиненным

„„SU, . 1625499 А 1

2 нефти и нефтепродуктов. Цель изобретения — упрощение конструкции и повышение надежности. Устройство состоит из пеногенераторов, пожарных извещателей установки для п ддержания давления в растворопроводе, включающей в себя электроконтактный манометр включения компрессора.

Новым является то, что вместо электрозадвижек, устанавливаемых на линии растворопровода, установлены клапаны непосредственно на выходном отверстии пеногенераторов, открываемых рт извещателей в виде легкоплавкого элемента или пружинообразной детали из металла, обладающего памятью формы, причем первый устанавливается непосредственно на тяге при одиночном включении генератора, а вторая на замкнутой петле троса, перкинутого через систему, подпружиненных пружиной роликов внутри резервуара. 3 з.п.ф-лы, 4 ил. рычагом 8 (пружина не показана). На седле имеются шарнирные оси 9 и 10, на которых соответственно расположены рычаги 1! и 8.

На оси 12 закреплена тяга 13, диффузор 2 соединен с узлом 5 подвода упорами 14.

В отверстие стенки резервуара 15 пропущена тяга 16, прикрепленная к тяге 13. Тяга !6 входит во втулку 17, прикрепленную к стенке резервуара. Во втулке 7 имеется пружина 18.

На конце тяги 16 крепится вилка 19 с роликом 20 в случае группового включения генератора пены, например, в резервуарах с плавающей крышей, или для индивидуального включения генератора, при установке в резервуарах со стационарной крышей, насосных и других небольших помещениях предусматривается неподвижная опора скобообразная деталь 21, выступающая внутрь резервуара 15, к концу которой также к крючку "2 конца тяги 16 кр ится сплинкерное устройство 23. Воз1ыжны ва1625499

10

Формула изобретения з рианты установки пружинообразной детали из металла, обладающего памятью формы.

Для натяжения системы тяга прерывается втулкой, в которую оба средних конца ее ввинчиваются, являющейся одновременно упором для пружины 18.

Генераторы пены устанавливаются в верхней части резервуара 15, причем так, что ролики расположены внутри резервуара.

Кроме того, в плоскости роликов 20 внутри резервуара устанавливается еще пара роликов 24 на стойках-опорах, прикрепляемых к внутренней стенки резервуара 15.

Через ролики пропущен замкнутый трос 25, на котором монтируются датчики в виде пружинообразной детали, обладающей памятью формы, причем концы датчиков зажимами прикрепляются к тросу 25 так, что в натянутом положении троса 25 между зажимами датчиков 26 провисает часть троса 27.

Предусмотрен натяжной ролик 28, смонтированный на вилке, оканчивающейся винтом 29.

Винт ввинчивается в основание 30 штурвала 3!, которое своей кольцевой проточкой может вращаться в крышке 32 люка 33, крепящейся к стенке резервуара шпильками и гайками 34 и 35.

Система установки для поддержания давления в растворопроводе и включения пенонасосов состоит из водовоздушного бака 36, сети 37 растворопроводов, задвижек 38, патрубка 39 для пополнения воздуха от компрессора, предохранительного клапана

40, водомерного стекла 41, патрубка 42 для опорожнения, электроконтактного манометра 43, соединенного также с электродвигателями пенонасосов, обратных клапанов 44 и трубопровода 45 для заправки водовоздушного бака. Для включения и выключения подачи пены в резервуар устройство снабжено дополнительным электроконтактным манометром (не показан).

Устройство работает следующим образом.

Первоначально для приведения в исходное положение при отсутствии пожара натягивают трос 25 с целю сжатия пружины 18, при этом с помощью рычагов 8 и 11 побудительный клапан (6 и 7) приводится в закрытое положение (пружина 18 в несколько раз слабее пружинообразной детали 26). Натяжение производится штурвалом 31.

Включают пожарный насос, чтобы заполнить весь растворопровод 37 вплоть до побудительных клапанов генератора 1 пены.

Водовоздушный бак поддерживает давленле в растворопроводе. Система готова к работе. В случае возникновения пожара расширяется одна или несколько пружинообразных деталей, прикрепленных к тросу

25, при этом за счет провисшей части троса 25 между зажимами датчиков 26 в местах, где последние расширились, трос расслабляется и под воздействием подпружиненных роликов 20 занимает положение

46 (штрих-пунктир). Пружина 18 растягивается, при этом поворачивается рычаг 11 вокруг оси 10. Последний поворачивается и выходит из зацепления с рычагом 7, побудительный клапан открывается и пена поступает в резервуар.

После окончания пожара пружинообразная деталь сама сжимается приняв первоначальную длину. Система снова готова к работе. Включение генератора пены, устанавливаемого индивидуально на резервуарах, в нефтяных насосных и других помещениях, может производиться после плавления легкоплавкого замка 23 пружиной 18, перемещающейся влево (фиг. 2) . Подача пены производится так же, как и по первому варианту.

1. Устройство для включения системы пенотушения, состоящее из генератора пены, извещателя и установки для поддержания давления в растворопроводе, отличающееся тем, что, с целью упрощения конструкции

30 и повышения надежности включения, выходное отверстие генератора пены снабжено побудительным клапаном, закрывающим выходное отверстие посредством рычагов и подвижных тяг, одна из которых, подпружиненная во втулке, своим концом введена

З5 внутрь резервуара, снабжена подвижной роликовой опорой и соединена с извещателем в виде гибкой тяги, обвязывающей ролики соседних генераторов, на которой установлены пружинообразные элементы из металла, обладающего памятью формы.

4О 2. Устройство по п. 1, отличающееся тем, что, с целью натяжения гибких тяг — запирания отверстия генератора пены, предусмотрено натяжное устройство в виде винтового домкрата со штурвалом, оканчивающегося

45 роликов, ввинченным в основание крышки люка резервуара.

3. Устройство по п: 1, отличающееся тем, что, с целью включения и выключения подачи пены в резервуар, устройство снабжено дополнительным электроконтактным мано50 метРом.

4. Устройство по п. 1, отличающееся тем, что оно снабжено извещателем в виде легкоплавкого элемента.!

625499

Фиг. 7

1625499
