Реферат



Изобретение относится к химическому машиностроению и предназначено для контактных аппаратов со стационарным зернистым слоем. Цель изобретения - повышение эффективности работы контактных аппаратов . Для этого в корпусе размещены кольца, выполненные с отношением их длины к диаметру от 1,5 до 2,5, а их длина составляет 0,4-1,0 диаметра корпуса. Кольца могут быть выполнены в форме однополостных гиперболоидов , что способствует их упорядоченному расположению в корпусе при многорядном их размещении. 1 з.п, ф-лы, 3 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)5 В 01 J 19/30

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

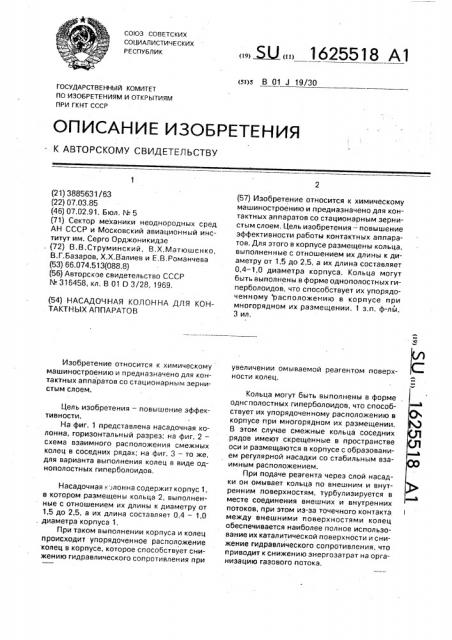

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 3885631/63 (22) 07.03.85 (46) 07.02.91. Бюл. № 5 (71) Сектор механики неоднородных сред

АН СССР и Московский авиационный институт им. Серго Орджоникидзе (72) В.В.Струминский, В.Х.Матюшенко, В.Г.Базаров, X.X.Валиев и Е,В,Романчева (53) 66.074.513(088.8) (56) Авторское свидетельство СССР

¹ 316458, кл, В 01 О 3/28, 1969. (54) НАСАДОЧНАЯ КОЛОННА ДЛЯ КОНТАКТНЫХ АППАРАТОВ

Изобретение относится к химическому машиностроению и предназначено для контактных аппаратов со стационарным зернистым слоем.

Цель изобретения — повышение эффективности.

На фиг. 1 представлена насадочная колонна, горизонтальный разрез; на фиг. 2— схема взаимного расположения смежных колец в соседних рядах; на фиг. 3 — то же, для варианта выполнения колец в виде однополостных гиперболоидов.

Насадочная к лонна содержит корпус 1, в котором размещены кольца 2, выполненные с отношением их длины к диаметру от

1,5 до 2,5, а их длина составляет 0,4 — 1,0 диаметра корпуса 1, При таком выполнении корпуса и колец происходит упорядоченное расположение колец в корпусе, которое способствует снижению гидравлического сопротивления при, Я2,, 1625518 А1 (57) Изобретение относится к химическому машиностроению и предназначено для контактных аппаратов со стационарным зернистым слоем. Цель изобретения — повышение эффективности работы контактных аппаратов. Для этого в корпусе размещены кольца, выполненные с отношением их длины к диаметру от 1,5 до 2,5, а их длина составляет

0,4 — 1,0 диаметра корпуса. Кольца могут быть выполнены в форме однополостных гиперболоидов, что способствует их упорядоченному расположению в корпусе при многорядном их размещении. 1 з,п. ф-лы, 3 ил. увеличении омываемой реагентом поверхности колец.

Кольца могут быть выполнены в форме . однсполостных гиперболоидов, что способствует их упорядоченному расположению в корпусе при многорядном их размещении.

В этом случае смежные кольца соседних рядов имеют скрещенные в пространстве оси и размещаются в корпусе с образованием регулярной насадки со стабильным взаимным расположением.

При подаче реагента через слой насадки он омывает кольца по внешним и внутренним поверхностям, турбулизируется в месте соединения внешних и внутренних потоков, при этом из-за точечного контакта между внешними поверхностями колец обеспечивается наиболее полное использование их каталитической поверхности и снижение гидравлического сопротивления, что приводит к снижению энергозатрат на организацию газового потока.

1625518

Формула изобретения

Составитель Е.Кашина

Редактор О.Головач Техред M.Ìoðãåíòàë Корректор Н,Ревская Заказ 242 Тираж 326 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", r, Ужгород, ул.Гагарина, 101

1. Насадочная колонна для контактных аппаратов, содержащая цилиндрический корпус и насадку в виде уложенных в нем 5 керамических колец с катализатором, о тл и ч а ю 1ц а я с я тем, что, с целью повышения эффективности, кольца выполнены с отношением их длины к диаметру 1,5 — 2,5, а длина кольца составляет 0,4 — 1,0 внутреннего диаметра корпуса, 2. Колонна по и. 1, отличающаяся тем, что, с целью повышения эффективности насадки при многорядном размещении колец в корпусе, кольца выполнены в форме однополостных гиперболоидов.
