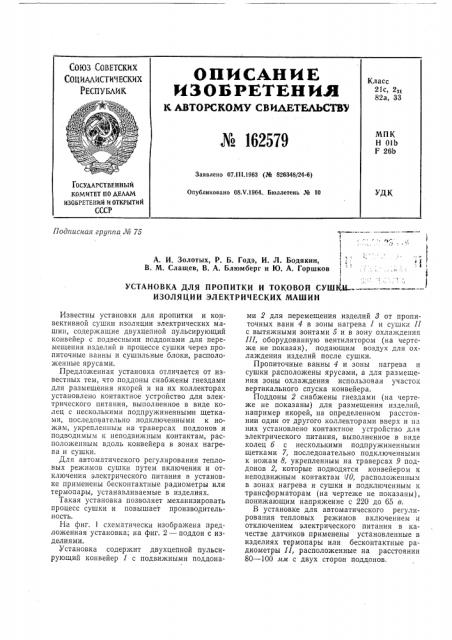

ОПИСАНИЕ

ИЗОБРЕТЕНИЛ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ № 162579

СОюз CGBETcKNx

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

Класс

21с, 2зт

82а, 33

МПК

Н 01b

F 26b

Заявлено 07.111.1963 (Ph 826348/24-6) ГОСУДАРСТВЕННЫИ

КОМИТЕТ ПО ЕЛАМ

ИЗОБРЕТЕИИЙ И ОТКРЫТИИ

СССР

УДК

Опубликовано 08.Ч.1964.. Бюллетень X 10

Подписная группа М 75

lyr

А. И. Золотых, Р. Б. Годэ, И. Л. Бодякин, I-:

В. М. Слащев, В. А. Блюмберг и Ю. А. Горшков

УСТАНОВКА ДЛЯ ПРОПИТКИ И ТОКОВОЙ СУШНИИЗОЛЯЦИИ ЭЛЕКТРИЧЕСКИХ МАШИН

1(1

Известны установки для пропитки и конвективной сушки изоляции электрических машин, содержащие двухцепной пульсирующий конвейер с подвесными поддонами для перемещения изделий в процессе сушки через пропиточные ванны и сушильные блоки, расположенные ярусами.

Предложенная установка отличается от известных тем, что поддоны снабжены гнездами для размещения якорей и на их коллекторах установлено контактное устройство для электрического питания, выполненное в виде колец с несколькими подпружиненным и щетками, последовательно подключенными к ножам, укрепленным на траверсах поддонов и подводимым к неподвижным контактам, расположенным вдоль конвейера в зонах нагрева и сушки.

Для автоматического регулирования тепловых режимов сушки путем включения и отключения электрического питания в установке применены бесконгактные радиометры или термопары, устанавливаемые в изделиях.

Такая установка позволяет механизировать процесс сушки и повышает производительность.

На фиг. 1 схематически изображена предложенная установка; на фиг. 2 — поддон с изделиями.

Установка содержит двухцепной пульсирующий конвейер 1 с подвижными поддонами 2 для перемещения изделий 8 от пропиточных ванн 4 в зоны нагрева 1 и сушки 11 с вытяжными зонтами 5 и в зону охлаждения

111, оборудованную вентилятором (на чертеже не показан), подающим воздух для охлаждения изделий после сушки.

Пропиточные ванны 4 и зоны нагрева н сушки расположены ярусами, а для размещения зоны охлаждения использован участок вертикального спуска конвейера.

Поддоны 2 снабжены гнездами (на чертеже не показаны) для размещения изделий, например якорей, на определенном расстояни и один от другого коллекторами вверх и на них установлено контактное устройство для электрического питания, выполненное в виде колец б с несколькими подпружиненными

1цетками 7, последовательно подключенными к ножам 8, укрепленным на траверсах 9 поддонов 2, которые подводятся конвейером к неподвижным контактам 10, расположенным в зонах нагрева и сушки и подключенным к трансформаторам (на чертеже не показаны), понижающим напряжение с 220 до 65 в.

В установке для автоматического регулирования тепловых режимов включением и отключением электрического питания в качестве датчиков применены установленные в изделиях термопары или бесконтактные радиометры 11, расположенные на расстоянии

80 — 100 мм с двух сторон поддонов, № 162579 ь

Г1

Установка снабжена устройством для приготовления водоэмульсионного лака, очистки его от механических примесей и подачи его в пропиточные ванны, содержащим резервуар 12 для приготовления и перемешивания лака, насос 13, водоэмульсатор 14 и систему трубопроводов 1Б.

Кроме того, пропиточная ванна оборудована задвижкой 1б для регулирования уровня лака, верхние слои которого переливаются и сливаются в резервуар 12.

Обрабатываемые изделия помещают на поддоны, на них надевают контактное устройство электрического питания и на подъемно-трансформаторной тележке доставляют к месту подвески поддонов на транспортер, перемещающий изделия в процессе их обработки по ярусам установки. После погружения изделий в пропиточную ванну конвейер поднимает их, и излишки лака стекают в ванну, после чего поддоны с изделиями подаются в зону подогрева I, зону сушки II и затем подвергаются охлаждению в зоне III. После охлаждения цикл снова повторяется, но уже во втором ярусе установки.

Предмет изобретения

1. Установка для пропитки и токовой сушки изоляции электрических машин, содержащая двухцепной пульсирующий конвейер с подвесными поддонами для перемещения изделий в процессе сушки через пропиточные ванны и сушильные блоки, расположенные ярусами, отличающаяся тем, что, с целью механизации и повышения производительности, поддоны снабжены гнездами для размещения якорей и на их коллекторах установлено контактное устройство для электрического питания, выполненное в виде колец с несколькими подпружиненными щетками, последовательно подключенными к ножам, укрепленным на траверсах поддонов, подводимым к неподвижным контактам, расположенным вдоль конвейера в зонах нагрева и сушки, 2, В установке по п. 1 применение термопар или бесконтактных радиометров для автоматического регулирования тепловых режимов сушки путем включения и отключения электрического питания. № 162579
