Пляжеформирующее сооружение

Пляжеформирующее сооружение

Иллюстрации

Показать все

Реферат



Изобретение относится к гидротехническому строительству, в частности к пляжеформирующему сооружению . Цель изобретения - повышение эффективности пляжевых формирований в прибрежной полосе и снижение волновых воздействий. Пляжеформирующее сооружение содержит Т-образные конструкции , включающие вертикальные 2 и горизонтальные 3 элементы. Вертикальные элементы состоят из последовательно смонтированных блоков 4 с торцовыми гранями 5, зауженными в сторону моря. Блоки находятся в зацеплении друг с другом посредством пазов 6 и гребней 7. При этом крайний блок бунн со стороны моря соединен с головным блоком 11, к которому с обеих сторон присоединены блоки волноломов 12. Вертикальные элементы 2 расположены нормально к береговой линии, а горизонтальные 3 - параллельно . При воздействии волны на сооружение, вода вместе с наносами проникает между Т-образными конструкциями , гасит скоростной накат за счет пыступов 8 и, создавая турбулентность потока, приводит к образованию и оседанию транзитного пляжеформирующего материала. 5 ил. I JL (/) с:

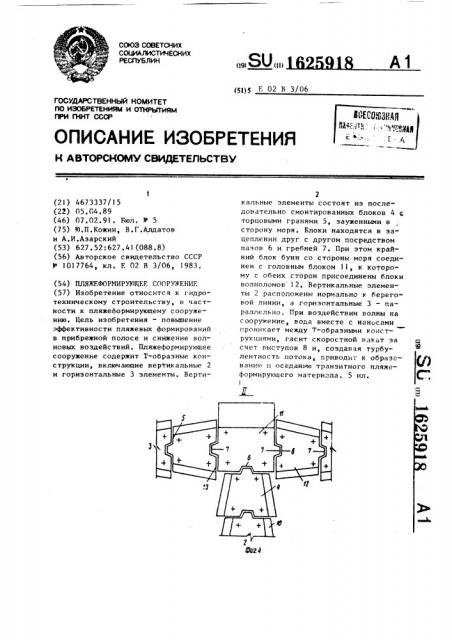

СОЮЭ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (19) (11) А1 щ) F 02 В 3/06

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

l1o иэОБРетениям и ОтнРытиям

flPH ГКНТ СССР

Н А ВТОРСКОМ .Ф СВИДЕТЕЛЬСТВУ (21) 4673337/15 (22) 05,04.89 (46) 07.02.91. Бюл, 11 5 (75) Ю.П.Кожин, В.Г.Алдатов и А.И.Аэарский (53) 627.52:627.41(088.8) (56) Авторское свидетельство СССР

М 1017764, кл. F. О? В 3/06, 1983. (54) ПЛЯЖЕФОРИИРУИ01ЕЕ СООРУЖЕНИЕ (57) Изобретение относится к гидротехническому строительству, в частности к пляжеформирующему сооружению. Цель изобретения — повышение эффективности пляжевых формирований в прибрежной полосе и снижение волновых воздействий. Пляжеформирующее сооружение содержит Т-образные конструкции, включающие вертикальные 2 и горизонтальные 3 элементы. Верти2 кальные элементы состоят иэ последовательно смонтированных блоков 4 с торцовыми гранями 5, зауженными в сторону моря. Блоки находятся в зацеплении друг с другом посредством пазов 6 и гребней 7. При этом крайний блок бунн со стороны моря соединен с головным блоком ll к которому с обеих сторон присоединены блоки волноломов 1?, Вертикальные элементы 2 расположены нормально к береговой линии, а горизонтальные 3 — параллельно. При воздействии волны на сооружение, вода вместе с наносами проникает между Т-образными конструкциями, гасит скоростной накат эа счет выступов 8 и, создавая турбулентность потока, приводит к образованию н оседанию транзитного пляжеформирующего материала. 5 ил.

1625918

Изобретение относится к гидротехническому строительству, в частности к пляжеформирующему сооружению.

Цель изобретения — повышение эф5 фективности пляжевых формирований в прибрежной полосе и снижение волновых воздействий.

На фиг,l дан план сооружения; на фиг.2 — узел I на фиг.l на фиг.3 — 10 блок буны, аксонометрия; на фиг.4 узел II на фиг.1; на фиг.5 — головной блок, аксонометрия.

Конструкция пляжеформирующего сооружения содержит Т-образные конст- 15 рукции 1, расположенные на расстоянии друг от друга, которые содержат в плане вертикальные элементы 2 и горизонтальные элементы 3 ° Вертикальные элементы состоят иэ последова-20 тельно смонтированных блоков 4 бун с зауженными торцовыми гранями 5 в сторону моря и находящимися в зацеплении друг с другом посредством пазов

6, гребней 7, образуя в плане двусто- 25 раннее пилообразное очертание с выступами 8 и впадинами 9, а также наклонными и вмонтированными под углом боковых граней 10 блоков 4. При этом крайний блок буны со стороны мо- 30 ря соединен с головным блоком ll, к которому с обеих его сторон присоединены блоки 12 волноломов, расположенные торцовыми и зауженными гранями 5 в сторону от продольной оси вер35 тикальных элементов 2.

Конструкция пляжеформирующего сооружения работает следующим образом.

При воздействии волны на сооружение вода вместе с насосами грунта 40 проникает между Т-образными конструкциями 1 в разрыве между волнами 3, устремляясь по,косой волне в направлении к буне 2, при этом часть волны, соударяясь о волнолом рядом стоящей Т-образной конструкции 1, гасит скоростной накат за счет выступов 8 боковых граней 1 0 волнолома 3 и, создавая турбулентность потока, приводит к образованию и оседанию транзитного пляжеобразующего материала.

Косая волна гасит свою энергию эа счет обтекания уже внутренней пилообразной конфигурации смежного с потаком волнолома 3 изменяя при этом на55 правление потока за счет наклонных боковых граней 10 волнолома 3, что приводит дополнительно к распределению пляжевых наносов по всему участку между Т-образными конструкциями I.

Водный поток, обтекая блоки 4 бун, окончательно гасит свою энергию, увеличивая при этом выпадение наносного материала и за счет наклонных боковых граней 10 распределяя его в зоне бунного пространства. При откате водного потока пляжеформирующий материал удерживается волноломом, эффект которого увеличивается за счет выступов 8 блоков 4 бун и волноломов 12.

Наличие зацепления между блоками в виде пазов 6 гребня 7 обеспечивает жесткость конструкции. Пляжеформирующее сооружение используется и без волноломов 3 при скальных основаниях, слабых проявлениях активной зоны и пологих подходах к береговой полосе

14. В случае прямого наката волны водный поток, попадая в отсеки между

Т-образными конструкциями, растекается по ширине отсека, теряя при этом энергию и выводя в осадок пляжеобразующий материал, вытекает в pasрыве между волноломами 3, встречая новую набегающую волну и частично гасит ее, I

Формула изобретения

Пляжеформирующее сооружение, со держащее буны, располок.енные на рас стоянии друг от друга и направленные нормально к береговой линии, и присоединенные к ним волноломы, расположенные параллельно береговой линии, о т л и ч а ю щ е е с я тем, что, с целью повышения эффективности образования пляжевых формирований в прибрежной полосе и снижения волновых воздействий, буны выполнены в виде последовательно установленных блоI ков трапецеидальной формы в плане, зауженными торцовыми гранями направленных в сторону акватории и находящихся в зацеплении друг с другом Посредством выполненных со стороны торцов блоков гребней и пазов, при этом к головному блоку каждой буны симметрично с обеих сторон относительно продольной оси буны присоединены с образованием в члане Т-образной конструкции блоки волноломов, имеющие аналогичную с блоками бун конструкцию и направленные своими зауженными торцовыми гранями в сторону от продольной оси буны.

1625918

16259! 8

««

Составитель Г,Цветкова

Редактор Л,Зайцева Техред Л.Олийнык Корректор С.Жекмар

Заказ 262 Тираж 378 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д. ч/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул. Гагарина, 101
