Температурно-осадочный компенсатор для водовода большого диаметра

Температурно-осадочный компенсатор для водовода большого диаметра

Иллюстрации

Показать все

Реферат



гзггк! сг>гзг! .ких

t c lIглл гис1L1 ггг кглх

t г с г! у хгг гл к

rs!)s Е 02 В 9/06,IRl < г!г! t!г

f t 1! к lt (|

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИ4ЕТЕ. ) ЬСТВУ

Ь

{21) 4647(19/15 г22) 08 02 89 (16} 07.02 91. Ь юл. N . 5 (71) Московское специальное проектное конструк горско-тех ноnnгичeскoe бюро гидротехнич .г,ких и стальных конструкций и механизмов

{72) h.F!. Богомолов (53) 627. 11(088.8) (56) Авторское свидетельство СССР

N 1030480, кл. Е 02 В 9/06, 1982.

Авторское свидетельство СССР

r> 1359403, кл. E 02 В 9/06, 1986.

{. . 1) Е.МПЕ РАТУРНО-ОСАДОЧНЫЙ КОМI {- {СА OP ДЛЯ ВОДОВОДА БОЛ Ь ШОГО

ДИАМЕ ТРА (57) Изобретение относится к гидротехнике и можi:T быть использовано в качестве ком„„5U „„1625945А1 пенсатора осевых, поперечных и угловых смещений сопрягаемых участков трубопровода в различных отраслях. Цель изобретения — повышение надежности работы, Компенсатор содержит концевые патрубки

1 с зазором между ними, эластичный уплотняющий элемент 2, закрепленный прижимными планками 3 на концевых патрубках, несущие элементы в виде фрагментов 5 с фиксирующими элементами 7. В компенсаторе установлено бандажное устройство в виде стальных канатов и обжимных пластин

11, которые через ось прикреплены к каждому фрагменту 5. Фрагменты закреплень; с воэможностью перемещения относительно концевых патрубков 1, а пластины — относительно фрагментов. 3 ил, 1625945

Изобретение относится к гидротехнике, в частности к водоводам большого диаметра, и может быть использовано в качестве компенсатора осевых, поперечных и угловых смещений сопрягаемых участков трубопровода в различных отраслях.

Цель изобретения — повышение надежности работы.

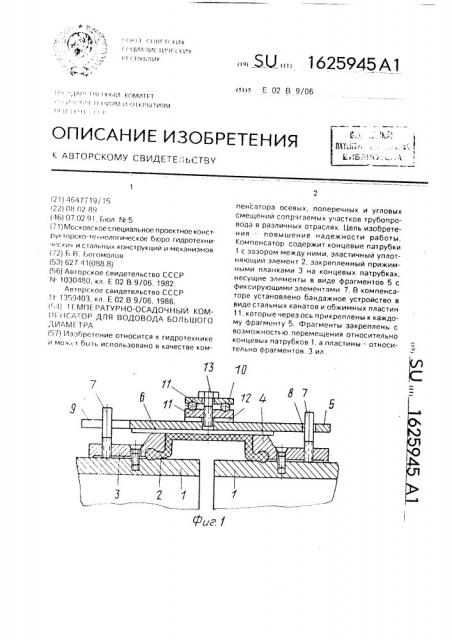

На фиг. 1 изображено стыковое соединение секций водовода, разрез; на фиг. 2— размещение опорных узлов в центре фрагментов; на фи . 3 — относительное смещение концевых патрубков относительно друг друга.

Температурно-осадочный компенсатор расположен на напорном водоводе между концевыми патрубками 1, расположеннь ми с определенным зазором между ними. На внешней поверхности патрубков уложен эластичный уплотняющий элемент 2 специального профиля с цилиндрическими утолщениями по краям для надежного и герметичного закрепления. Эластичный уплотняющий элемент 2 закрепляется с помощью прижимных планок 3, имеющих соответствующую утолщениям кольцевую проточку. Прижимные планки 3 имеют опорные головки 4, на которых размещены несущие элементы в виде отдельных фрагментов

5, с прикрепленными к ним снизу антифрикционными элементами б. соприкасающимися с рабочей поверхностью эластичных уплотняющих элементов 2, Антифрикционные элементы 6 устанавливаются с перехлестом, перекрытия зазор между несущими элементами 5. Для сохранения требуемого положения несущих элементов при смещениях концевых патрубков имеются фиксирующие элементы 7 в виде двух шпилек, Одна из них входит в круглое отверстие 8 несущего элемента, обеспечивая его повороты, но препятствует смещениям фрагмента 5 вдоль оси водовода. Другая шпилька входит в прорезь 9 несущего элемента и позволяет правому концевому патрубку (фиг. 1 и 2) смещаться вдоль оси водорода на известную величину. Все фрагменты 5 прижимаются к головкам 4 прижимных планок 3 бандажным устройством, состоящим из предварительно напряженного стального троса 10 и обжимных пластин 11, которые закреплены через антифрикционные прокладки 12 на каждом фрагменте 5 с помощью болта 13, являющегося одновременно стягивающим пластины элементом и осью вращения, Бандажное устройство рассчитано на усилие, передаваемое внутренним давлением через эластичный уплотняющий элемент 2 на несущие фрагменты 5.

Опорные узлы могут размещаться в центре фрагментов 5 (фиг. 2). При необходимости может быть выбрано другое расположение узлов при условии их подобного размещения на всех фрагментах.

Компенсатор работает следующим образом.

При смещении одного концевого патрубка относительно другого так (фиг, 3) в сечениях а — а и б — б происходит наклон рабочей поверхности кольцевого эластичного элемента и несущих фрагментов 5. Зазор между фрагментов и правой фиксирующей шпилькой 7 (фиг. 1) позволяет ему наклоняться на требуемый угол, а бандажное устройство продолжает прижимать все фрагменты 5 к опорным головкам 4 прижимных планок 3. В сечениях в — в и г — r (фиг. 3) происходит поворот несущих фрагментов 5 относительно фиксирующих шпилек 7. При осевом смещении одного концевого патрубка 1 относительно другого несущие элементы 5 остаются на своих местах и только левая фиксирующая шпилька 7 перемещается в прорези 9.

Таким образом фиксирующие элементы не препятствуют всем возможным смещениям концевых патрубков и обеспечивают гарантированный возврат несущих фрагментов в исходное положение в процессе многократных перемещений.

Формула изобретения

Температурно-осадочный компенсатор для водовода большого диаметра, содержащий концевые патрубки с зазором между ними, эластичный уплотняющий элемент, закрепленный прижимными планками на концевых патрубках, несущие элементы в виде фрагментов с фиксирующими элементами, антифрикционные элементы, расположенные между несущим и эластичным уплотняющим элементом, о т л и ч а ю щ и йс я тем, что, с целью повышения надежности в работе, компенсатор снабжен бандажным устройством, выполненным в виде стальных тросов, закрепленных в обжимных пластинах, эластичный уплотняющий элемент расположен на наружной поверхности концевых патрубков, а прижимные планки выполнены с опорными головками, на них уложены несущие элементы в виде фрагментов, закрепленные с возможностью поворота относительно концевых патрубков двумя шпильками, одна из которых вставлена в отверстие с зазором, а другая — в прорезь фрагмента, причем на каждом фрагменте на оси закреплены обжимные пластины бандажного устройства с возможностью поворота относительно фрагментов, 1625945

Составитель С. Лобарев

Техред М.Моргентал Корректор Н,Король

Редактор Л.Зайцева

Производственно-издательский ком6инзд "патент", г. Ужгород, ул.Гагарина, 101

Заказ 264 Тираж Зб8 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5
