Устройство для гашения вращательных колебаний

Устройство для гашения вращательных колебаний

Иллюстрации

Показать все

Реферат



Изобретение относится к машиностроению и предназначено для гашения вращательных колебаний роторных машин, приводных установок и устройств передачи мощности. Цель изобретения - повышение эффективности гашения колебаний выходного вала виброактивного устройства за счет гашения колебаний упругими элементами и демпферами передаваемых на основание вибронагрузок. Наличие роликов предотвращает смещение оси вращения вала 6 и возникновение несоосности и взаимного перекоса тяжелонагруженных валопроводов. В результате воздействия на салазки 2 упругих элементов 15 и демпферов 16 ограничиваются перемещения салазок 2 и происходит рассеивание энергии колебаний.2 ил,

СОК)3 СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)5 F 16 F 15/03

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4648186/28 (22) 06,02,89 (46) 07.02.91, Бюл. ¹ 5 (71) Львовский политехнический институт им. Ленинского комсомола (72) Е.В.Харченко и А.А.Кычма (53) 62-567.1 (088.8) (56) Авторское свидетельство СССР

¹ 336452, кл. F 16 F 15/03, 15/04, 1972. (54) УСТРОЙ СТВО ДЛЯ ГАШ Е Н И Я В РАЩАТЕЛЬНЫХ КОЛЕБАНИЙ (57) Изобретение относится к машиностроению и предназначено для гашения вращательных колебаний роторных машин, „„. Ж„„1626019 Аl приводных установок и устройств передачи мощности. Цель изобретения — повышение эффективности гашения колебаний выходного вала виброактивного устройства за счет гашения колебаний упругими элементами и демпферами передаваемых на основание вибронагрузок. Наличие роликов предотвращает смещение оси вращения вала 6 и возникновение несоосности и взаимного перекоса тяжелонагруженных валопроводов. В результате воздействИя на салазки 2 упругих элементов 15 и демпферов 16 ограничиваются перемещения салазок 2 и происходит рассеивание энергии колебаний, 2 ил, 1626019

Изобрегение относится к машиностроению и предназначено для гашения вращательных колебаний роторных машин, приводных установок и устроиств передачи

1лощности.

Целью изобретения является повышение эффективности гашения колебаний выходного вала виброактивного устройства за

=чет raLi ения колебаний упругими элементами и демпферами, передаваемых на основания вибронагрузок.

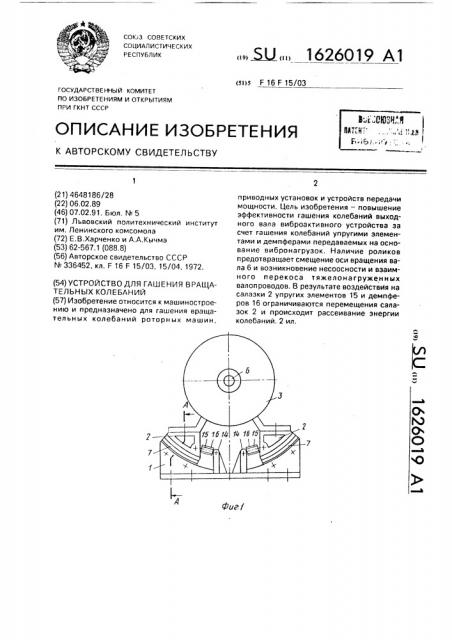

На фиг. 1 представлено устройство для гашения врэщательных кол баний; HB фиг. 2— сечение А-А на фиг. 1, Устройство для гашения вращательных колебаний содержит станину 1, установленные на ней сала. и 2 и закрепленный на салазках 2 корпус 5 виброактивного устроиства, Станина 1 жестко крепится к основанию. Салазки 2 посредством роликов 4 контактируют цилиндрическими ответными поверхностями с эквидистантными последними цилиндрическими опорными поверхностями направляющих 5 станины 1, причем геометрические оси указанных поверхностей совпадают с осью вращения тихоходного вала 6 виброактивного устройства. Для обеспечения постоянного контактирования направляющих 5 с салазками 2 последние снабжены накладками 7 и 8, взаимодействующими посредством роликов 9 с коническими опорныгли поверхностями направляющих 5. Накладки 7 жестко соединены с салазками 2, а накладки 8 удерживаются при поглощи прикрепленных к салазкам 2 цилиндрических обечаек 10. На салазках 2 установлены винты 11 со стопорными гайками 12 для перемещения накладок 8. Для фиксации последних предусмотрены винты 1=, Таким образом, обеспечивается возможность вращательного движения корпуса 3 относительно своей п, одольной оси, которая совпадает с осью тихоходного вала 6, Станин з 1 снабжена упорами 14, с которьцли связаны посредством упругих элементов 15 и демпферов 16 салазки 2, что позволяет сглаживать передаваемые на ос5

45 нование вибронагруэки и рассеивать энергию врагцательных колебаний корпуса 3.

Устройство для гашения вращательных колебаний работает следующим образом.

Переменный вращательный момент, действующий на 1ихоходный вал виброактивного устройства, за счет механической, электромагнитной, гидродинамической или иной связи передается корпусу 3. Последний совместно с салазками 2 осуществляет переменные по направлению вращательные движения относительно оси тихоходного вала б. Наличие роликов 4 и 9 предотвращает смещение оси вращения тихоходного вала б и возникновение несоосности и взаимного перекоса тяжелогруженных валопроводов,В результате воздействия на салазки 2 упругих элементов 15 и демпферов 16 ограничиваются перемещения салазок 2 и происходит рассеяние энергии колебаний, В процессе эксплуатации производят регулировку зазоров между роликами 4 и 9 и контактирующими с ними поверхностями, Для этого используют винты 11 и 13 и стопорные гайки 12.

Формула изобретения

Устройство для гашения вращательных колебаний, содержащее установленный с возможностью поворота относительно его продольной оси корпус и упругие элементы, о т л и ч а ю щ е е с я тем, что, с целью увеличения эффективности гашения колебаний, оно снабжено демпферами, станиной с закрепленными на ней направляющими, имеющими цилиндрические и конические опорные поверхности, салазками с ответными поверхностями, эквидистантными опорным поверхностям направляющих, и роликами, расположенными между салазками и направляющими для взаимодействия с их опорными и ответными поверхностями, образующие цилиндрических опорных и ответных поверхностей параллельны продольной оси корпуса, жестко связанного с салазками, а последние связаны со станиной посредством упругих элементов и демпферов.

1626019

Фиг 2

Составитель М.Кочарян

Редактор В.бугренкова Техред М.Моргентал Корректор О.Кравцова

Заказ 267 Тираж 411 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям ори ГКНТ СССР

113035, Москва, Ж-35, Раушская наб.. 4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина. 101
