Судовая пароводяная эжекторная холодильная установка

Судовая пароводяная эжекторная холодильная установка

Иллюстрации

Показать все

Реферат



Изобретение относится к холодильной технике, а точнее к судовым пароводяным эжекторным установкам, преимущественно систем кондиционирования воздуха. Цель изобретения - повышение надежности и обеспечение автономности работы пароводяной эжекторной холодильной установки. Пароводяная эжекторная холодильная установка содержит испаритель 1, эжектор 2, конденсатор 3, насос 4 хладоносителя, напорный трубопровод 5 хладоносителя и конденсатный насос 6 с торцовым уплотнением 7 вала. Дополнительный трубопровод 9 соединяет штуцер 8 подвода охлаждающей жидкости к торцовому уплотнению 7 конденсатного насоса 6 с напорным трубопроводом 5 хладоносителя. 1 ил.

СОЮЗ СО8ЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)5 F 25 В 1/06

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

/77РЯЮ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4396766/06 (22) 24,03.89 (46) 07.02,91. Бюл. М 5 (72) M.À. Сильман (53) 621,57(088.8) (56) Певзнер Б.М. Насосы судовых установок и систем. — Л.: Судостроение, 1971, с. 126, 222-223. (54) СУДОВАЯ ПАРОВОДЯНАЯ ЭЖЕКТОРНАЯ ХОЛОДИЛЬНАЯ УСТАНОВКА (57) Изобретение относится к холодильной технике, а точнее к судовым пароводяным эжекторным установкам, преимущественно

„„533 1626056 А1 систем кондиционирования воздуха. Цель изобретения — повышение надежности и обеспечение автономности работы пароводяной эжекторной холодильной установки.

Пароводяная эжекторная холодильная установка содержит испаритель 1, эжектор 2, конденсатор 3, насос 4 хладоносителя, напорный трубопровод 5 хладоносителя и конденсатный насос 6 с торцовым уплотнением

7 вала. Дополнительный трубопровод 9 соединяет штуцер 8 подвода охлаждающей жидкости к торцовому уплотнению 7 конденсатного насоса 6 с напорным трубопроводом 5 хладоносителя. 1 ил, 1626056 зом.

Составитель И. Тайдаков

Техред М.Моргентал Корректор М. Демчик

Редактор Н. Бобкова

Заказ 269 Тираж 322 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям.при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб.. 4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101

Изобретение относится к области холодильной техники, а именно к судовым пароводяным эжекторным холодильным установкам, используемым преимущественно в судовых системах кондиционирования воздуха.

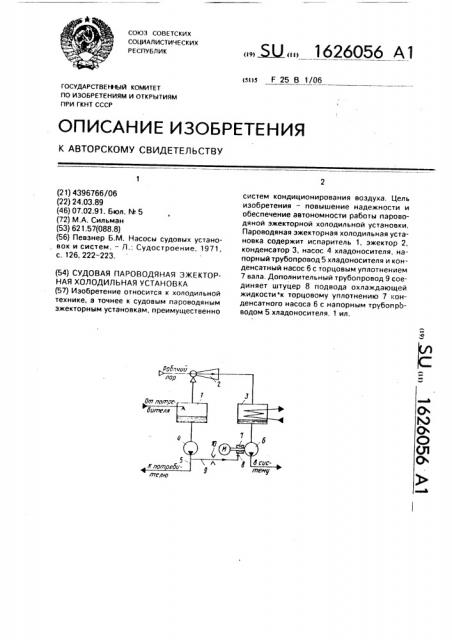

Целью изобретения является повышение надежности и обеспечения автономности работы судовой пароводяной эжекторной холодильной установки, На чертеже представлена принципиальная схема судовой пароводяной эжекторной холодильной установки.

Установка содержит испаритель 1, эжектор 2, конденсатор 3, насос 4 хладоносителя, напорный трубопровод 5 хладоносителя, конденсатный насос 6 с торцовым уплотнением 7 вала конденсатного насоса

6, снабженным штуцером 8 подвода охлаждающей жидкости, который дополнительным трубопроводом 9 соединен с напорным трубопроводом 5 хладоносителя. На линии

9,может быть установлена дроссельная шайба 10 для ограничения подачи охлаждающей жидкости (хладоносителя) на уплотнение 7.

Установка работает следующим обраОтепленный у потребителя хладоноситель подается в испаритель 1 и, частично испаряясь в нем при глубоком вакууме, охлаждается до заданной температуры. Охлажденный хладоноситель забирается из испарителя 1 насосом 4 и по трубопроводу

5 направляется к потребителю. Образовавшийся водяной пар низкого давления отсасывается из испарителя 1 рабочим паром высокого давления, поступающим в эжектор 2. Паровая смесь промежуточного давления из эжектора 2 поступает в конденсатор 3, где сжимается. Образовавшийся в конденсаторе 3 конденсат откачивается конденсатным насосом 6 и нагнетается в систему. Незначительная часть охлажденного хладоносителя из тру5

45 бопровода 5 по линии 9 поступает через штуцер 8 в торцовое уплотнение 7 конденсатного насоса 6 и охлаждает его. В случае срыва конденсатного насоса 6 охлаждающая жидкость (хладоноситель) продолжает поступать по линии 9 в торцовое уплотнение

7, чем исключается работа его "всухую" даже при срыве насоса 6. При необходимости расход хладоносителя на охлаждение уплотнения 7 ограничивается дроссельной шайбой 10.

Использование предлагаемой установки обеспечивает по сравнению с известными установками следующие преимущества: при срыве конденсатного насоса исключается работа его уплотнения "всухую", благодаря чему значительно повышается надежность установки; в результате использования в качестве охлаждающей жидкости хладоносителя с низкой температурой обеспечивается эффективное охлаждение уплотнения, что также повышает надежность установки; использование для охлаждения уплотнения конденсатного насоса собственного хладоносителя установки исключает необходимость в охлаждающей жидкости от внешнего источника, чем обеспечивается автономность работы установки, Формула изобретения

Судовая пароводяная эжекторная холодильная установка, содержащая испаритель, эжектор, конденсатор, насос хладоносителя, соединенный с напорным трубопроводом хладоносителя, и конденсатный насос со штуцером подвода охлаждающей жидкости к торцовому уплотнению вала конденсатного насоса, о т л и ч а ющ а я с я тем, что, с целью повышения надежности и обеспечения автономности работы, штуцер подвода охлаждающей жидкости к торцовому уплотнению вала конденсатного насоса соединен дополнительным трубопроводом с напорным трубопроводом хладоносителя,
