Устройство для определения теплофизических характеристик материалов

Устройство для определения теплофизических характеристик материалов

Иллюстрации

Показать все

Реферат



Изобретение относится к теплофизическим измерениям и может быть использовано при измерении теплофизических характеристик материалов. Цель изобретеJ ния - сокращение длительности измерений. При использовании устройства производят термостатирование образца и теплоприемника 4 в разобранном виде, сборку теплоприемника 4, его установку в корпус 2, введение в полость 3 корпуса 2 исследуемого материала, причем теплоприемник 4 входит в контакт с образцом торцовыми поверхностями пластин 5. После установки образца и теплоприемника 4 осуществляют измерение двух промежутков времени, соответствующих заданному уменьшению первоначальной разности температур между нагревателем 1 и теплоприемником 4. 1 ил. СО с о ю ON --б GJ Ч

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (ч)5 G 01 N 25/18

ГОСУДАРСТВЕ ННЫЙ КОМИТЕТ

ПО ИЗОБРЕЪФНИЯМ И ОТКРЫТИЯМ пРи гкнт сссР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

5 5 (21) 4080132/53 (22) 14.04.86 (46) 07,02.91. Бюл. N.. 5 (71) Вороне)кский технологический институт (72) Н.В. Евсеев (53) 536,2.022(088.8) (56) Авторское свидетельство СССР

М 1270660, кл, G 01 N 25/18, 20,01.84, (54) УСТРОЙСТВО ДЛЯ ОПРЕДЕЛЕНИЯ

ТЕПЛОФИЗИЧЕСКИХ ХАРАКТЕРИСТИК

МАТЕ РИАЛОВ (57) Изобретение относится к теплофиэическим измерениям и может быть использовано при измерении теплофизических характеристик материалов, Цель изобрете5,, Ж„1626139 А1 ния — сокращение длительности измерений.

При использовании устройства производят термостатирование образца и теплоприемника 4 в разобранном аиде, сборку теплоприемника 4, его установку в корпус 2, введение в полость 3 корпуса 2 исследуемого материала, причем теплоприемник 4 входит в контакт с образцом торцовыми поверхностями пластин 5, После установки образца и теплоприемника 4 осуществляют измерение двух промежутков времени, соответствующих заданному уменьшению первоначальной разности температур между нагревателем 1 и теплоприемником

4, 1 ил.

1626139

Составитель Ю. Гринев

Редактор С. Патрушева Техред М.Моргентал Корректор Т, Палий

Заказ 273 Тираж 383 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва. Ж-35. Раушская наб., 4/5

Производственно-издательский комбйнат "Патент", г. Ужгород, ул,Гагарина, 101

Изобоетение относится к теплофиэическим измерениям и может найти применение при измерении теплофизических характеристик материалов в пищевой, химической и других отраслях промышленности.

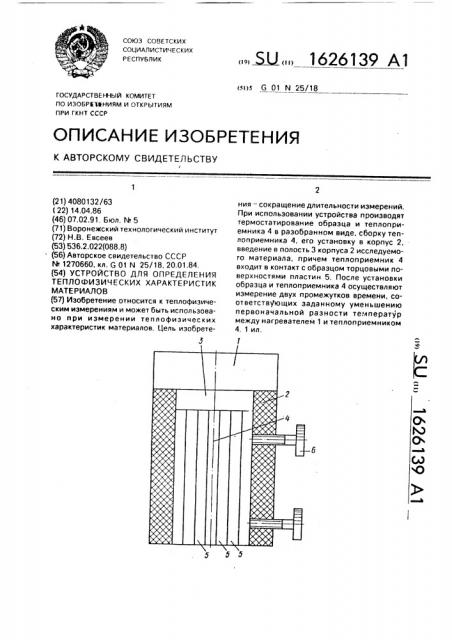

Цель изобретения — сокращение длительности измерений, На чертеже представлено устройство для измерения характеристик материалов.

Устройство состоит из нагревателя 1 и теплоиэолирующего корпуса 2, в котором расположены полость 3 для исследуемого материала и цилиндрический теплоприемник 4, выполненный составным в виде собранного иэ пластин 5 пакета, в котором плоскости сопряжения пластин 5 параллельны оси теплоприемника 4, Для под катия пластин 5 используются винты 6.

Корпус 2, теплоприемник 4 в разобранном виде и исследуемый материал термостатируются в течение времени, необходимого для выравнивания температуры по объему.

После этого пластины 5 собирают в пакет, вводят в корпус 2, выставляются по оправке и зажимаются винтами 6.

Полость 3 заполняется исследуемым ма5 териалом, после чего присоединяется нагреватель 1. Теплофизические характеристики определяются путем измерения двух промежутков времени, соответствующих заданному уменьшению первоначальной разности

10 температур между нагревателем 1 и передней поверхностью теплоприемника 4.

Формула изобретения

Устройство для определения теплофизических характеристик материалов, содер15 жащее нагреватель, расположенный в теплоизолирующем корпусе теплоприемник, полость для исследуемого материала,, о т л и ч а ю щ е е с я тем, что, с целью сокращения длительности измерений, теп20 лоприемник выполнен в виде собранного из пластин пакета. в котором плоскости сопряжения пластин параллельны оси теплоприемника.
